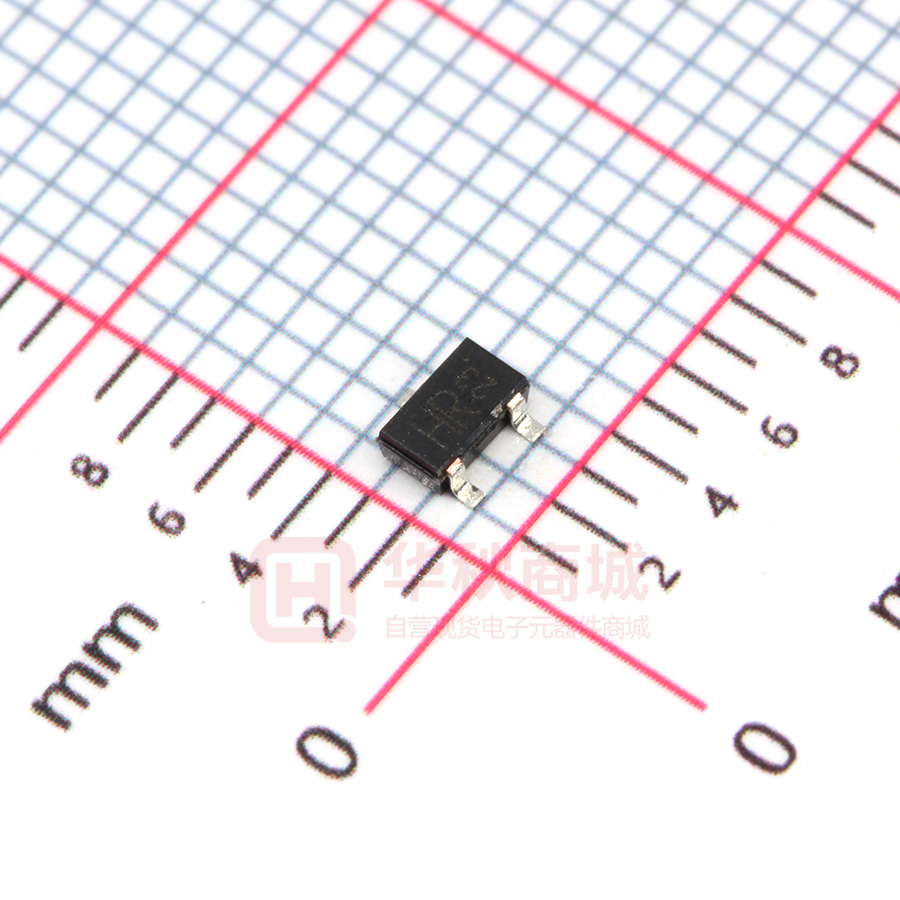

2SA1036K Datasheet Medium Power Transistor (-32V,-500mA) l Outline Parameter Value VCEO -32V IC -500mA 　 SMT3 　 　 　 SOT-346 SC-59 　 　 　 　 　 　 　 　 　 　 　 l Features 1)Large IC. 　 ICMAX=-500mA 2)Low V CE(sat). 　 Ideal for low-voltage operating. 3)Complements the 2SC2411K. l Inner circuit l Application GENERAL PURPOSE SMALL SIGNAL AMPLIFIER 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 l Packaging specifications Part No. Package Package size Taping code 2SA1036K SMT3 2928 T146 Reel size Tape width (mm) (mm) 180 8 Basic ordering unit.(pcs) Marking 3000 H 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 1/6 20150730 - Rev.002 　 　 　 　　 　 2SA1036K 　　　　　　　　 Datasheet l Absolute maximum ratings (Ta = 25°C) Parameter Symbol Values Unit Collector-base voltage VCBO -40 V Collector-emitter voltage VCEO -32 V Emitter-base voltage VEBO -5 V Collector current IC -500 mA Power dissipation PD*1 200 mW Tj 150 ℃ Tstg -55 to +150 ℃ Junction temperature Range of storage temperature l Electrical characteristics (Ta = 25°C) Parameter Symbol Values Conditions Unit Min. Typ. Max. Collector-base breakdown voltage BVCBO IC = -100μA -40 - - V Collector-emitter breakdown voltage BVCEO IC = -1mA -32 - - V Emitter-base breakdown voltage BVEBO IE = -100μA -5 - - V Collector cut-off current ICBO VCB = -20V - - -1.0 μA Emitter cut-off current IEBO VEB = -4V - - -1.0 μA - - -600 mV Collector-emitter saturation voltage VCE(sat) IC = -300mA, IB = -30mA hFE VCE = -3V, IC = -100mA 82 - 390 - Transition frequency fT VCE = -5V, IE = 20mA, f = 100MHz - 200 - MHz Output capacitance Cob VCB = -10V, IE = 0A, f = 1MHz - 7.0 - pF DC current gain hFE values are calssified as follows : rank P Q R - - hFE 82-180 120-270 180-390 - - *1 Each terminal mounted on a reference land. 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 　 2/6 　　 　 　 　　　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 20150730 - Rev.002 　　　 2SA1036K Datasheet l Electrical characteristic curves(Ta = 25°C) Fig.1 Grounded emitter propagation Fig.2 Grounded emitter output 　　　　characteristics (I) Fig.3 Grounded emitter output 　　　　characteristics (II) Fig.4 DC current gain vs. collector 　　　　current (I) 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 3/6 20150730 - Rev.002 　　　 2SA1036K Datasheet l Electrical characteristic curves(Ta = 25°C) Fig.5 DC current gain vs. collector 　　　　current (II) Fig.6 Collector-emitter saturation voltage 　　　　vs. collector current (I) Fig.7 Collector-emitter saturation voltage 　　　　vs. collector current (II) Fig.8 Gain bandwidth product vs. 　　　　emitter current 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 4/6 20150730 - Rev.002 　　　 2SA1036K Datasheet l Electrical characteristic curves(Ta = 25°C) Fig.9 Collector output capacitance vs. 　　　　collector-base voltage 　　　　Emitter input capacitance vs. 　　　　emitter-base voltage Fig.10 Safe Operating Area 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 5/6 20150730 - Rev.002 　　　 2SA1036K Datasheet l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 6/6 20150730 - Rev.002 Datasheet 2SA1036K - Web Page Buy Distribution Inventory Part Number Package Unit Quantity Minimum Package Quantity Packing Type Constitution Materials List RoHS 2SA1036K SMT3HP 3000 3000 Taping inquiry Yes
