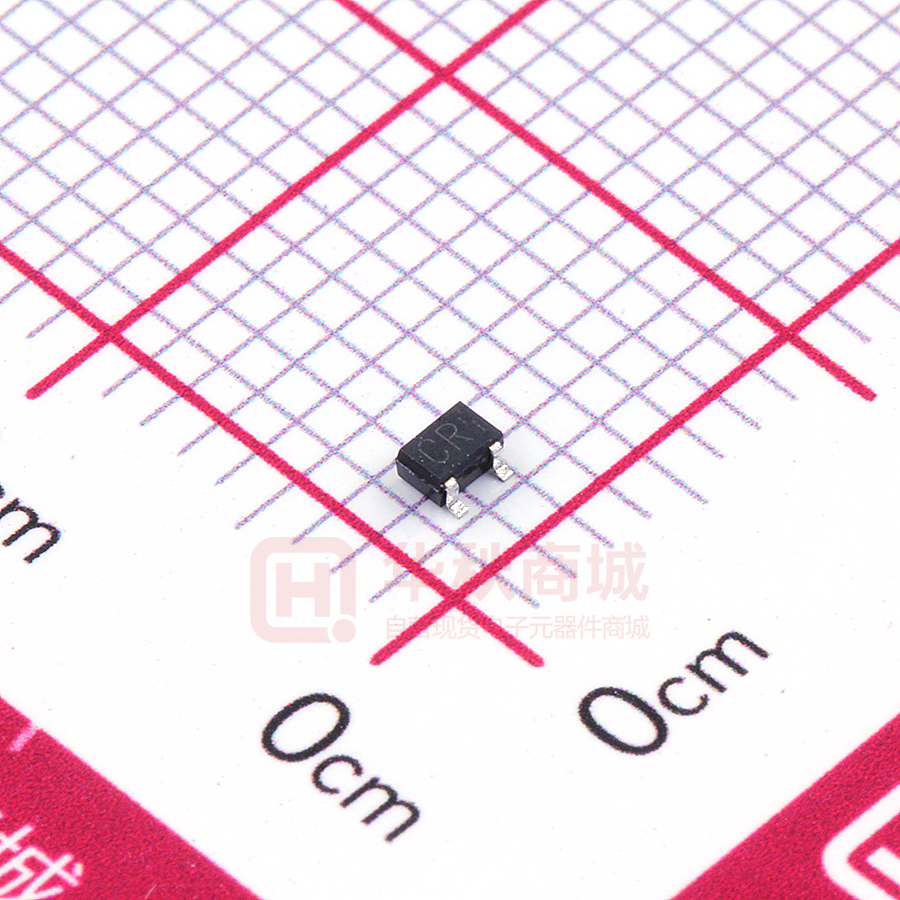

2SC4097T106R

2SC4097 Datasheet Medium Power Transistor (32V, 500mA) l Outline Parameter Value VCEO 32V IC 500mA 　 UMT3 　 　 　 SOT-323 SC-70 　 　 　 　 　 　 　 　 　 　 　 l Features 1)High ICMax. 　 ICMax.=0.5A 2)Low V CE(sat). 　 Optimal for low voltage operation. 3)Complements the 2SA1577. l Inner circuit l Application DRIVING CIRCUIT,LOW FREQUENCY AMPLIFIER 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 l Packaging specifications Part No. Package Package size Taping code 2SC4097 UMT3 2021 T106 Reel size Tape width (mm) (mm) 180 8 Basic ordering unit.(pcs) Marking 3000 C 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 1/6 20150730 - Rev.002 　 　 　 　　 　 2SC4097 　　　　　　　　 Datasheet l Absolute maximum ratings (Ta = 25°C) Parameter Symbol Values Unit Collector-base voltage VCBO 40 V Collector-emitter voltage VCEO 32 V Emitter-base voltage VEBO 5 V Collector current IC 500 mA Power dissipation PD*1 200 mW Tj 150 ℃ Tstg -55 to +150 ℃ Junction temperature Range of storage temperature l Electrical characteristics (Ta = 25°C) Parameter Symbol Values Conditions Unit Min. Typ. Max. Collector-base breakdown voltage BVCBO IC = 100μA 40 - - V Collector-emitter breakdown voltage BVCEO IC = 1mA 32 - - V Emitter-base breakdown voltage BVEBO IE = 100μA 5 - - V Collector cut-off current ICBO VCB = 20V - - 1.0 μA Emitter cut-off current IEBO VEB = 4V - - 1.0 μA - - 600 mV Collector-emitter saturation voltage VCE(sat) IC = 500mA, IB = 50mA hFE VCE = 3V, IC = 10mA 120 - 390 - Transition frequency fT VCE = 5V, IE = -20mA, f = 100MHz - 250 - MHz Output capacitance Cob VCB = 10V, IE = 0A, f = 1MHz - 6.5 - pF DC current gain hFE values are calssified as follows : rank Q R - - - hFE 120-270 180-390 - - - *1 Each terminal mounted on a reference land. 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 　 2/6 　　 　 　 　　　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 20150730 - Rev.002 　　　 2SC4097 Datasheet l Electrical characteristic curves(Ta = 25°C) Fig.1 Grounded emitter propagation 　　　　characteristics Fig.2 Typical output characteristics Fig.3 DC current gain vs.collector current(l) Fig.4 DC current gain vs.collector current(ll) 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 3/6 20150730 - Rev.002 　　　 2SC4097 Datasheet l Electrical characteristic curves(Ta = 25°C) Fig.5 Collector-emitter saturation voltage 　　　　vs. collector current(l) Fig.6 Collector-emitter saturation voltage 　　　　vs. collector current(ll) Fig.7 Base-emitter saturation voltage 　　　　vs. collector current Fig.8 Gain bandwidth product vs. 　　　　emitter current 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 4/6 20150730 - Rev.002 　　　 2SC4097 Datasheet l Electrical characteristic curves(Ta = 25°C) Fig.9 Collector output capacitance vs. 　　　　collector-base voltage 　　　　Emitter input capacitance vs. 　　　　emitter-base-voltage Fig.10 Safe Operating Area 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 5/6 20150730 - Rev.002 　　　 2SC4097 Datasheet l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 6/6 20150730 - Rev.002 Datasheet 2SC4097 - Web Page Buy Distribution Inventory Part Number Package Unit Quantity Minimum Package Quantity Packing Type Constitution Materials List RoHS 2SC4097 UMT3 3000 3000 Taping inquiry Yes
