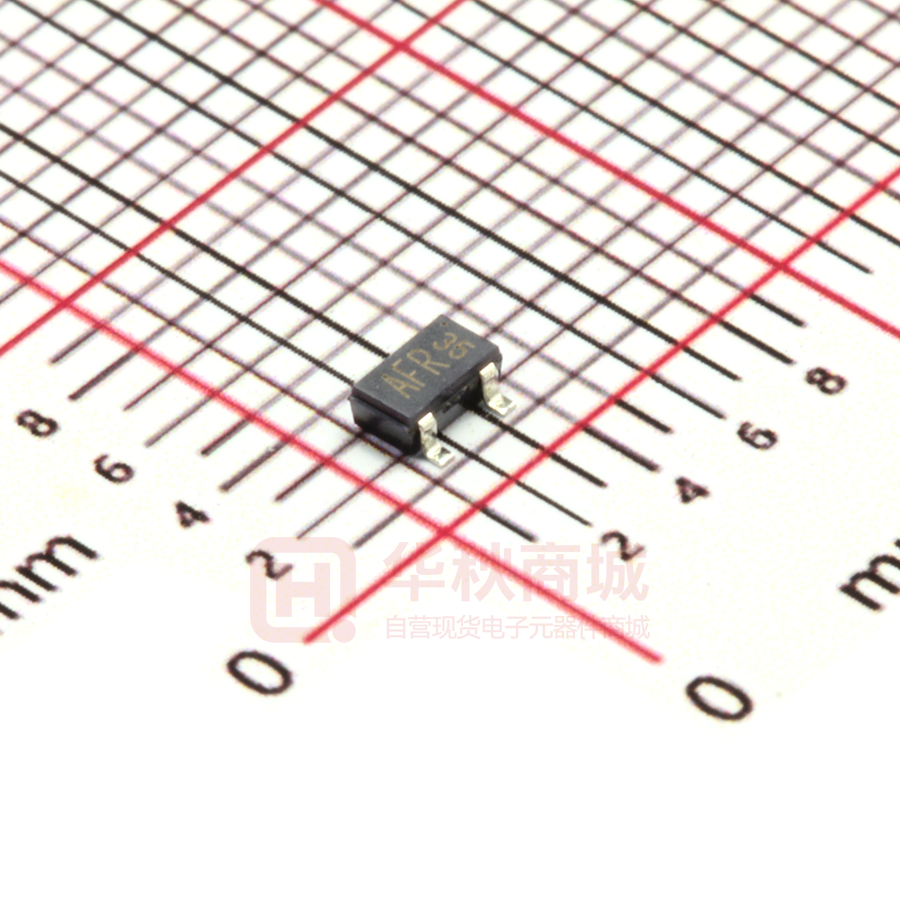

2SD1781KT146R

2SD1781K Datasheet Medium Power Transistor (32V, 800mA) l Outline Parameter Value VCEO 32V IC 800mA 　 SMT3 　 　 　 SOT-346 SC-59 　 　 　 　 　 　 　 　 　 　 　 l Features 1)Very low V CE(sat). 　 VCE(sat)=0.1V(Typ.) 　(IC/IB=500mA/50mA) 2)Higt current capacity in compact package. 3)Complements the 2SB1197K. l Inner circuit l Application POWER AMPLIFIER 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 l Packaging specifications Part No. Package Package size Taping code 2SD1781K SMT3 2928 T146 Reel size Tape width (mm) (mm) 180 8 Basic ordering unit.(pcs) Marking 3000 AF 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 1/6 20150730 - Rev.001 　 　 　 　　 　 2SD1781K 　　　　　　　　 Datasheet l Absolute maximum ratings (Ta = 25°C) Parameter Symbol Values Unit Collector-base voltage VCBO 40 V Collector-emitter voltage VCEO 32 V Emitter-base voltage VEBO 5 V IC 800 mA ICP*1 1.5 A PD*2 200 mW Tj 150 ℃ Tstg -55 to +150 ℃ Collector current Power dissipation Junction temperature Range of storage temperature l Electrical characteristics (Ta = 25°C) Parameter Symbol Conditions Values Min. Typ. Max. Unit Collector-base breakdown voltage BVCBO IC = 50μA 40 - - V Collector-emitter breakdown voltage BVCEO IC = 1mA 32 - - V Emitter-base breakdown voltage BVEBO IE = 50μA 5 - - V Collector cut-off current ICBO VCB = 20V - - 500 nA Emitter cut-off current IEBO VEB = 4V - - 500 nA - 100 400 mV Collector-emitter saturation voltage VCE(sat) IC = 500mA, IB = 50mA hFE VCE = 3V, IC = 100mA 120 - 390 - Transition frequency fT VCE = 5V, IE = -50mA, f = 100MHz - 150 - MHz Output capacitance Cob VCB = 10V, IE = 0A, f = 1MHz - 15 - pF DC current gain hFE values are calssified as follows : rank hFE Q R - - - 120-270 180-390 - - - *1 Pw=100ms　Single pulse *2 Each terminal mounted on a reference land. 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 　 2/6 　　 　 　 　　　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 20150730 - Rev.001 　　　 2SD1781K Datasheet l Electrical characteristic curves(Ta = 25°C) Fig.1 Ground Emitter Propagation 　　　　Characteristics Fig.2 Typical Output Characteristics Fig.3 DC Current Gain vs. Collector 　　　　Current (I) Fig.4 DC Current Gain vs. Collector 　　　　Current (II) 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 3/6 20150730 - Rev.001 　　　 2SD1781K Datasheet l Electrical characteristic curves(Ta = 25°C) Fig.5 Collector-Emitter Saturation 　　　　Voltage vs. Collector Current (I) Fig.6 Collector-Emitter Saturation 　　　　Voltage vs. Collector Current (II) Fig.7 Base-Emitter Saturation Voltage 　　　　vs. Collector Current Fig.8 Gain Bandwidth Product vs. 　　　　Emitter Current 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 4/6 20150730 - Rev.001 　　　 2SD1781K Datasheet l Electrical characteristic curves(Ta = 25°C) Fig.9 Emitter Input Capacitance vs. 　　　　Emitter-Base Voltage 　　　 Collector Output Capacitance vs. 　　　 Collector-Base Voltage Fig.10 Safe Operating Area 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 5/6 20150730 - Rev.001 　　　 2SD1781K Datasheet l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 6/6 20150730 - Rev.001
