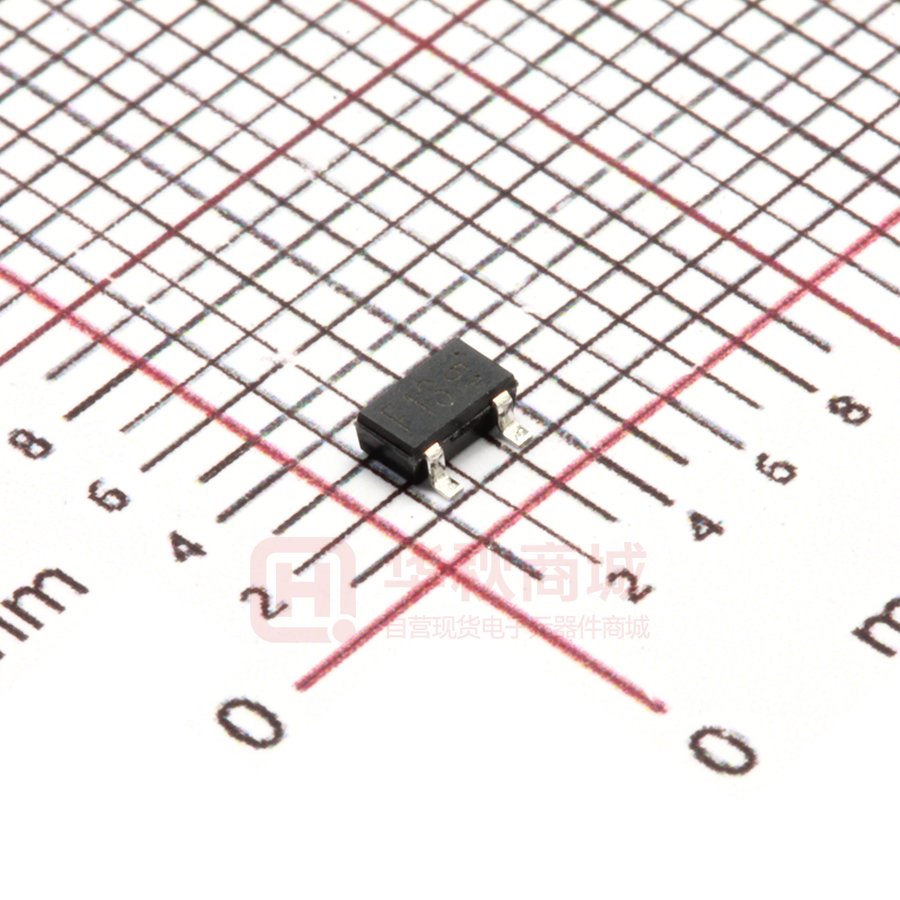

DTB143EK Datasheet -500mA/-50V Digital transistor (with built-in resistors) l Outline Parameter VCC Value -50V IC(MAX.) -500mA R1 4.7kΩ SOT-346 　 R2 4.7kΩ SC-59 　 SMT3 　 　 　 　 　 　 　 　 　 　 　 　 　 　 l Features 1)Built-in bias resistors enable the configuration 　 of an inverter circuit without connecting 　 external input resistors.(see equivalent circuit) 2)The bias resistors consist of thin-film resistors 　 with complete isolation to allow positive l Inner circuit 　 biasing of the input. They also have the advantage 　 of almost completely eliminating parasitic effects. 3)Only the on/off conditions need to be set for 　 operation, making the device desigh easy. l Application INVERTER, INTERFACE, DRIVER 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 l Packaging specifications Part No. Package Package size DTB143EK SMT3 2928 Taping code T146 Reel size Tape width (mm) (mm) 180 8 Basic ordering unit.(pcs) Marking 3000 F13 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 1/5 20150730 - Rev.001 　 DTB143EK 　　　　　　　　 Datasheet l Absolute maximum ratings (Ta = 25°C) Parameter Symbol Values Unit Supply voltage VCC -50 V Input voltage VIN -30 to 10 V Collector current IC(MAX)*1 -500 mA Power dissipation PD*2 200 mW Tj 150 ℃ Tstg -55 to +150 ℃ Junction temperature Range of storage temperature l Electrical characteristics (Ta = 25°C) Values Parameter Symbol Input current Unit Min. Typ. Max. VI(off) VCC = -5V, IO = -100μA - - -0.5 VI(on) VO = -0.3V, IO = -20mA -3.0 - - VO(on) IO / I I = -50mA / -2.5mA - -100 -300 mV VI = -5V - - -1.8 mA Input voltage Output voltage Conditions II V Output current IO(off) VCC = -50V, VI = 0V - - -500 nA DC current gain GI VO = -5V, IO = -50mA 47 - - - Input resistance R1 - 3.29 4.7 6.11 kΩ Resistance ratio R2/R1 - 0.8 1.0 1.2 - f T*1 VCE = -10V, IE = 50mA, f = 100MHz - 200 - MHz Transition frequency *1 Characteristics of built-in transistor *2 Each terminal mounted on a reference land 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 　 2/5 　　 　 　 　　　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 20150730 - Rev.001 DTB143EK 　 　 　　　　　　　　 Datasheet l Electrical characteristic curves (Ta =25°C) Fig.1 Input Voltage vs. Output Current 　　　　(ON Characteristics) Fig.2 Output Current vs. Input Voltage 　　　　(OFF Characteristics) Fig.3 Output Current vs. Output Voltage Fig.4 DC Current Gain vs. Output Current 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 3/5 20150730 - Rev.001 DTB143EK 　 　 　　　　　　　　 Datasheet l Electrical characteristic curves (Ta =25°C) Fig.5 Output Voltage vs. Output Current 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 4/5 20150730 - Rev.001 DTB143EK 　 　　　　　　　　 Datasheet l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 5/5 20150730 - Rev.001
