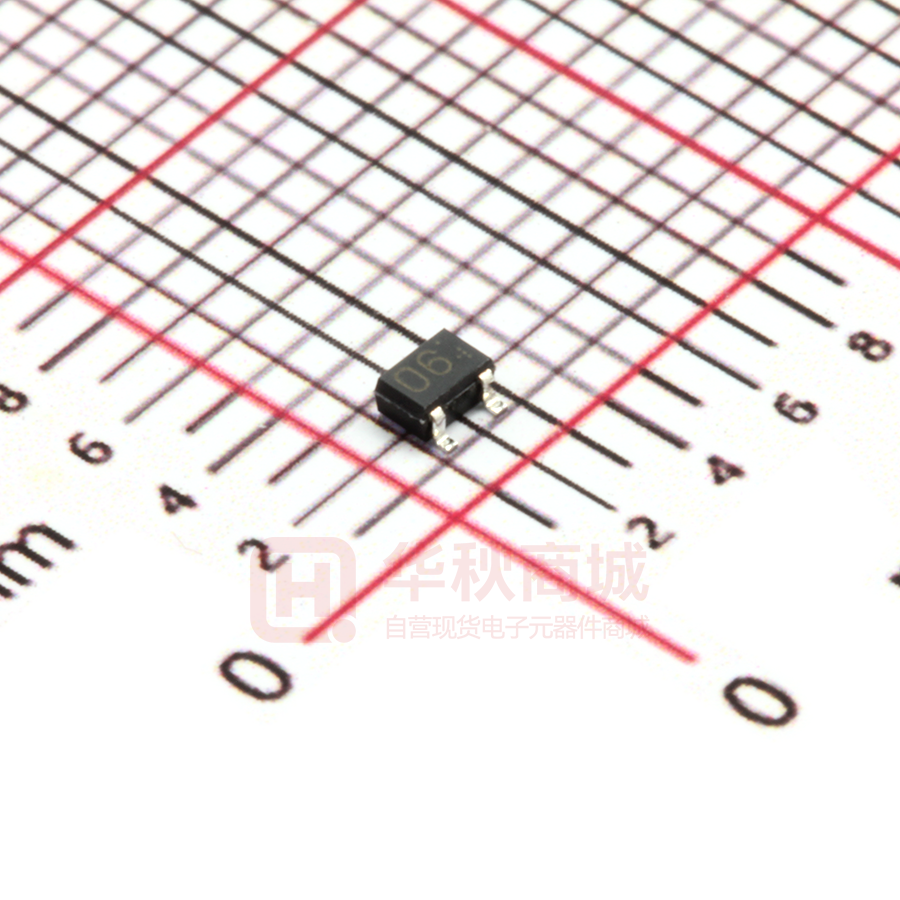

DTC144TUAT106

DTC144T series Datasheet NPN 100mA 50V Digital Transistors (Bias Resistor Built-in Transistors) l Outline Parameter VCEO Value IC 100mA R1 47kΩ 　 　 VMT3 EMT3 or 50V 　 　 DTC144TE SOT-416(SC-75A) e N co ew m m D es en ig de ns d f DTC144TM (SC-105AA) UMT3 l Features 1) Built-In Biasing Resistor 2) Built-in bias resistors enable the configuration of 　an inverter circuit without connecting external 　input resistors (see inner circuit) . 3) The bias resistors consist of thin-film resistors 　with complete isolation to allow negative biasing 　of the input. They also have the advantage of 　completely eliminating parasitic effects. 4) Only the on/off conditions need to be set 　for operation, making the circuit design easy. 5) Complementary PNP Types: DTA144T series 6) Complex transistors: UMH14N/ IMH14A/ 　EMH15/ IMH15A （NPN type） 7) Lead Free/RoHS Compliant. SMT3 　 　 DTC144TUA SOT-323(SC-70) 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 l Inner circuit l Application Switching circuit, Inverter circuit, Interface circuit, Driver circuit ot R B: BASE C: COLLECTOR E: EMITTER 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 N l Packaging specifications Part No. DTC144TM DTC144TE DTC144TUA DTC144TKA DTC144TKA SOT-346(SC-59) Package Package size Taping code VMT3 EMT3 UMT3 SMT3 1212 1616 2021 2928 T2L TL T106 T146 Reel size Tape width (mm) (mm) 180 180 180 180 8 8 8 8 Basic ordering unit.(pcs) Marking 8000 3000 3000 3000 06 06 06 06 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 1/7 20121023 - Rev.001 　 DTC144T series 　　　　　　　　 Datasheet l Absolute maximum ratings (Ta = 25°C) Symbol Values Unit Collector-base voltage VCBO 50 V Collector-emitter voltage VCEO 50 V Emitter-base voltage VEBO 5 V or Parameter IC Collector current 100 150 e N co ew m m D es en ig de ns d f DTC144TM mA Power dissipation DTC144TE 150 PD*1 DTC144TUA mW 200 DTC144TKA 200 Junction temperature Range of storage temperature Tj 150 ℃ Tstg -55 to +150 ℃ l Electrical characteristics (Ta = 25°C) Values Parameter Symbol Conditions Unit Min. Typ. Max. BVCBO IC = 50μA 50 - - V Collector-emitter breakdown voltage BVCEO IC = 1mA 50 - - V Emitter-base breakdown voltage BVEBO IE = 50μA 5 - - V Collector cut-off current ICBO VCB = 50V - - 0.5 μA Emitter cut-off current IEBO VEB = 4V - - 0.5 μA VCE(sat) IC / IB = 5mA / 0.5mA - - 0.3 V hFE VCE = 5V, IC = 1mA 100 250 600 - 32.9 47 61.1 kΩ - 250 - MHz ot R Collector-base breakdown voltage Collector-emitter saturation voltage N DC current gain Input resistance R1 Transition frequency f T*2 VCE = 10V, IE = -5mA, f = 100MHz *1 Each terminal mounted on a reference footprint *2 Characteristics of built-in transistor 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 　 2/7 　　 　 　 　　　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 20121023 - Rev.001 DTC144T series 　 　　　　　　　　 Datasheet l Electrical characteristic curves(Ta=25℃ ) Fig.2 Grounded emitter output characteristics e N co ew m m D es en ig de ns d f or Fig.1 Grounded emitter propagation characteristics Fig.4 Collector-emitter saturation voltage vs. Collector Current N ot R Fig.3 DC Current gain vs. Collector Current 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 3/7 20121023 - Rev.001 DTC144T series 　　　　　　 　　　　　　　　 Datasheet N ot R e N co ew m m D es en ig de ns d f or l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 4/7 20121023 - Rev.001 DTC144T series 　 　　　　　　　　 Datasheet N ot R e N co ew m m D es en ig de ns d f or l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 5/7 20121023 - Rev.001 DTC144T series 　 　　　　　　　　 Datasheet N ot R e N co ew m m D es en ig de ns d f or l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 6/7 20121023 - Rev.001 DTC144T series 　 　　　　　　　　 Datasheet N ot R e N co ew m m D es en ig de ns d f or l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 7/7 20121023 - Rev.001 N R e N co ew m m D es en ig de ns d f ot or
