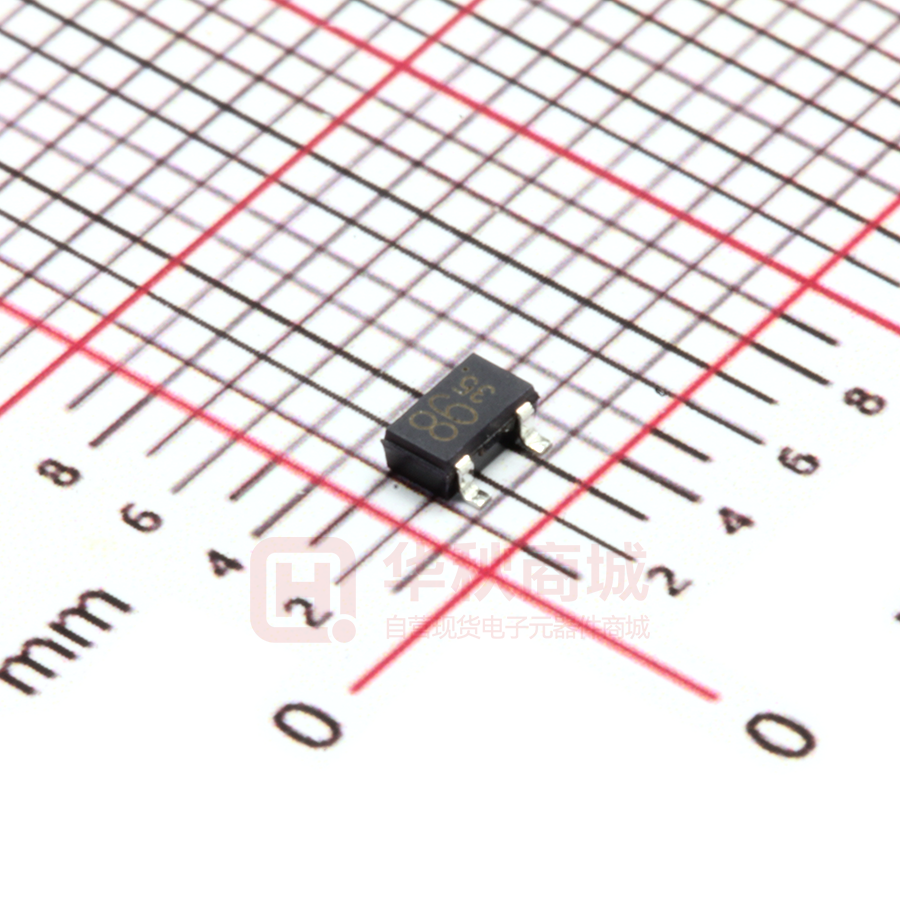

DTC144WKAT146

DTC144W series Datasheet NPN 100mA 50V Digital Transistors (Bias Resistor Built-in Transistors) l Outline Parameter VCC Value IC(MAX.) 100mA R1 47kΩ 22kΩ UMT3 　 　 or 50V DTC144WE DTC144WUA e N co ew m m D es en ig de ns d f R2 EMT3 SOT-416(SC-75A) l Features 1) Built-In Biasing Resistors 2) Built-in bias resistors enable the configuration of 　an inverter circuit without connecting external 　input resistors (see inner circuit) . 3) The bias resistors consist of thin-film resistors 　with complete isolation to allow negative biasing 　of the input. They also have the advantage of 　completely eliminating parasitic effects. 4) Only the on/off conditions need to be set 　for operation, making the circuit design easy. 5) Complementary PNP Types: DTA144W series 6) Lead Free/RoHS Compliant. SOT-323(SC-70) SMT3 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 DTC144WKA SOT-346(SC-59) 　 　 　 　 　 　 　 　 　 　 　 　 　 l Inner circuit R l Application Switching circuit, Inverter circuit, Interface circuit, ot Driver circuit 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 N l Packaging specifications Part No. DTC144WE DTC144WUA DTC144WKA Package Package size EMT3 UMT3 SMT3 1616 2021 2928 Taping code TL T106 T146 Reel size Tape width (mm) (mm) 180 180 180 8 8 8 Basic ordering unit.(pcs) Marking 3000 3000 3000 86 86 86 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 1/7 20121023 - Rev.001 　 DTC144W series 　　　　　　　　 Datasheet l Absolute maximum ratings (Ta = 25°C) Symbol Values Unit Supply voltage VCC 50 V Input voltage VIN -10 to 40 V Output current IO 30 mA 100 mA or Parameter IC(MAX)*1 Collector current 150 e N co ew m m D es en ig de ns d f DTC144WE Power dissipation PD*2 DTC144WUA 200 DTC144WKA mW 200 Tj 150 ℃ Tstg -55 to +150 ℃ Junction temperature Range of storage temperature l Electrical characteristics (Ta = 25°C) Values Parameter Input voltage Output voltage Input current Symbol Conditions Unit Min. Typ. Max. VI(off) VCC = 5V, IO = 100μA - - 0.8 VI(on) VO = 0.3V, IO = 2mA 4 - - VO(on) IO / I I = 10mA / 0.5mA - 0.1 0.3 V VI = 5V - - 0.16 mA II V IO(off) VCC = 50V, VI = 0V - - 0.5 μA DC current gain GI VO = 5V, IO = 5mA 56 - - - ot R Output current R1 - 32.9 47 61.1 kΩ Resistance ratio R2/R1 - 0.37 0.47 0.57 - - 250 - MHz N Input resistance Transition frequency f T*1 VCE = 10V, IE = -5mA, f = 100MHz *1 Characteristics of built-in transistor *2 Each terminal mounted on a reference footprint 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 　 2/7 　　 　 　 　　　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 20121023 - Rev.001 DTC144W series 　 　　　　　　　　 Datasheet l Electrical characteristic curves (Ta =25°C) Fig.2 Output current vs. input voltage (OFF characteristics) e N co ew m m D es en ig de ns d f or Fig.1 Input voltage vs. output current (ON characteristics) Fig.4 DC current gain vs. output current N ot R Fig.3 Output current vs. output voltage 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 3/7 20121023 - Rev.001 DTC144W series 　 　　　　　　　　 Datasheet l Electrical characteristic curves (Ta =25°C) N ot R e N co ew m m D es en ig de ns d f or Fig.5 Output voltage vs. output current 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 4/7 20121023 - Rev.001 DTC144W series 　　　　　　 　　　　　　　　 Datasheet N ot R e N co ew m m D es en ig de ns d f or l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 5/7 20121023 - Rev.001 DTC144W series 　 　　　　　　　　 Datasheet N ot R e N co ew m m D es en ig de ns d f or l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 6/7 20121023 - Rev.001 DTC144W series 　 　　　　　　　　 Datasheet N ot R e N co ew m m D es en ig de ns d f or l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 7/7 20121023 - Rev.001 N R e N co ew m m D es en ig de ns d f ot or
