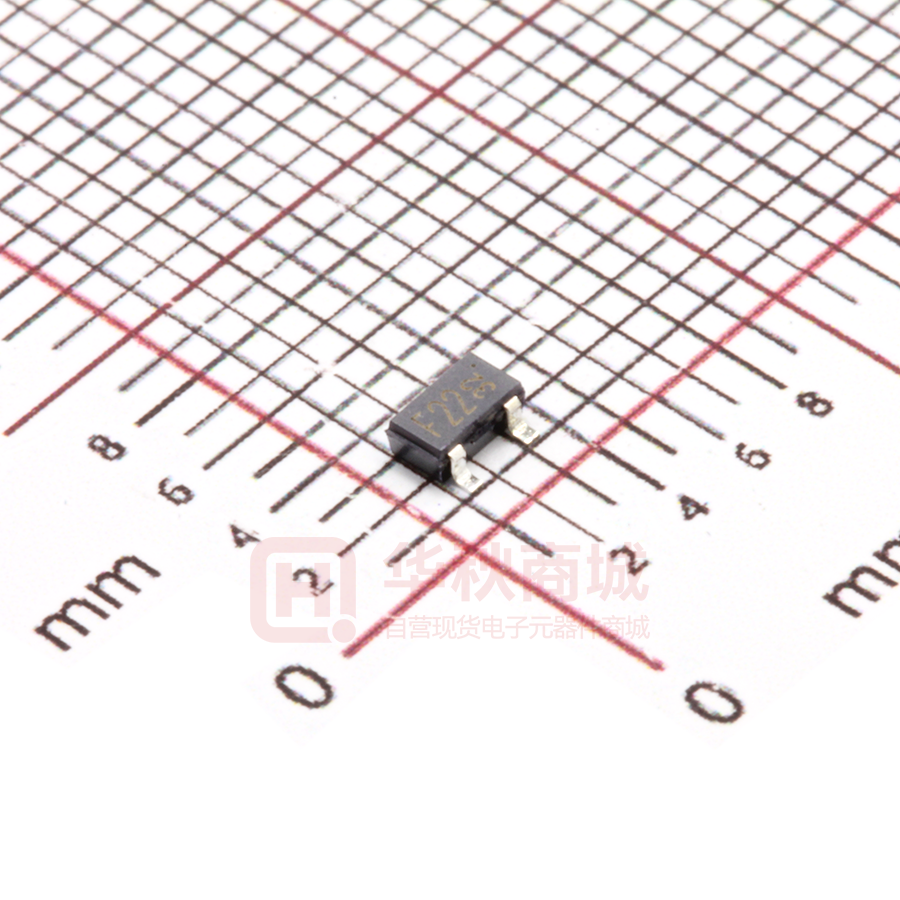

DTD123EK Datasheet 500mA/50V Digital transistor (with built-in resistors) l Outline Parameter VCC Value 50V IC(MAX.) 500mA R1 2.2kΩ SOT-346 　 R2 2.2kΩ SC-59 　 SMT3 　 　 　 　 　 　 　 　 　 　 　 　 　 　 l Features 1)Built-in bias resistors enable the configuration 　 of an inverter circuit without connecting 　 external input resistors.(see equivalent circuit) 2)The bias resistors consist of thin-film resistors 　 with complete isolation to allow negative 　 biasing of the input. They also have the advantage of almost completely eliminating parasitic effects. 3)Only the on/off conditions need to be set for 　 operation, making the device desigh easy. l Inner circuit l Application INVERTER, INTERFACE, DRIVER 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 l Packaging specifications Part No. Package Package size DTD123EK SMT3 2928 Taping code T146 Reel size Tape width (mm) (mm) 180 8 Basic ordering unit.(pcs) Marking 3000 F22 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 1/5 20150730 - Rev.001 　 DTD123EK 　　　　　　　　 Datasheet l Absolute maximum ratings (Ta = 25°C) Parameter Symbol Values Unit Supply voltage VCC 50 V Input voltage VIN -10 to 12 V Collector current IC(MAX)*1 500 mA Power dissipation PD*2 200 mW Tj 150 ℃ Tstg -55 to +150 ℃ Junction temperature Range of storage temperature l Electrical characteristics (Ta = 25°C) Values Parameter Symbol Input current Unit Min. Typ. Max. VI(off) VCC = 5V, IO = 100μA - - 0.5 VI(on) VO = 0.3V, IO = 20mA 3.0 - - VO(on) IO / I I = 50mA / 2.5mA - 100 300 mV VI = 5V - - 3.8 mA Input voltage Output voltage Conditions II V Output current IO(off) VCC = 50V, VI = 0V - - 500 nA DC current gain GI VO = 5V, IO = 50mA 39 - - - Input resistance R1 - 1.54 2.2 2.86 kΩ Resistance ratio R2/R1 - 0.8 1.0 1.2 - f T*1 VCE = 10V, IE = -50mA, f = 100MHz - 200 - MHz Transition frequency *1 Characteristics of built-in transistor *2 Each terminal mounted on a reference land 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 　 2/5 　　 　 　 　　　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 20150730 - Rev.001 DTD123EK 　 　 　　　　　　　　 Datasheet l Electrical characteristic curves (Ta =25°C) Fig.1 Input Voltage vs. Output Current 　　　　(ON Characteristics) Fig.2 Output Current vs. Input Voltage 　　　　(OFF Characteristics) Fig.3 Output Current vs. Output Voltage Fig.4 DC Current Gain vs. Output Current 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 3/5 20150730 - Rev.001 DTD123EK 　 　 　　　　　　　　 Datasheet l Electrical characteristic curves (Ta =25°C) Fig.5 Output Voltage vs. Output Current 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 4/5 20150730 - Rev.001 DTD123EK 　 　　　　　　　　 Datasheet l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 5/5 20150730 - Rev.001
