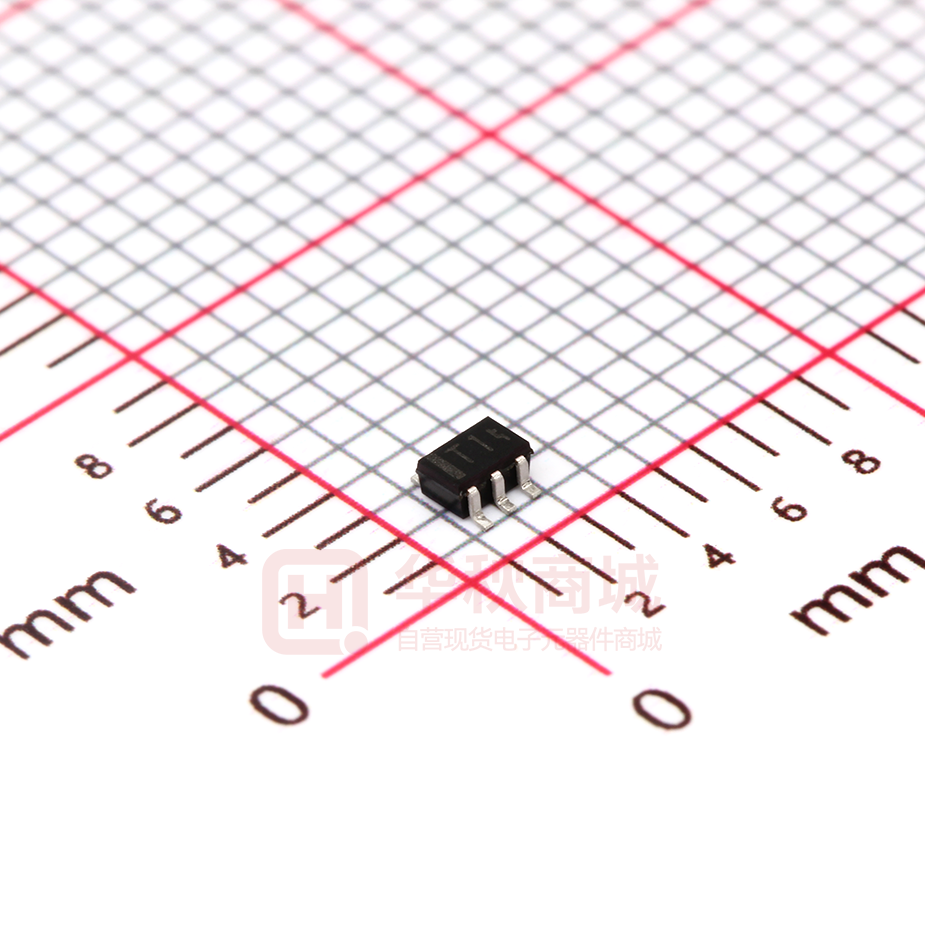

UMT1NTN

EMT1 / UMT1N / IMT1A Datasheet General purpose transistor (dual transistors) l Outline Parameter VCEO Tr1 and Tr2 -50V IC -150mA 　 　 EMT6 UMT6 　 　 EMT1 SC-107C UMT1N SOT-363 　 SMT6 l Features 1)Two 2SA1037AK chips in a EMT, UMT or 　 SMT package. 2)Mounting possible with EMT3, UMT3 or 　 SMT3automatic mounting machines. 3)Transistor elements are independent, 　 eliminating interference. 4)Mounting cost and area can be cut in half. 　 　 　 　 　 IMT1A SOT-457 　 　 　 　 　 　 　 　 　 　 　 l Inner circuit EMT1 / UMT1N IMT1A l Application GENERAL PURPOSE SMALL SIGNAL AMPLIFIER 　 　 　 l Packaging specifications 　 　 　 Part No. Package Package size Taping code EMT1 UMT1N IMT1A EMT6 UMT6 SMT6 1616 2021 2928 T2R TN T110 180 180 180 　 　 　 Basic ordering unit.(pcs) Marking 8 8 8 8000 3000 3000 T1 T1 T1 　 　 　 Reel size Tape width (mm) (mm) 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 1/8 20150515 - Rev.003 EMT1 / UMT1N / IMT1A Datasheet l Absolute maximum ratings (Ta = 25°C) Parameter Symbol Values Unit Collector-base voltage VCBO -60 V Collector-emitter voltage VCEO -50 V Emitter-base voltage VEBO -6 V IC -150 mA EMT1/ UMT1N PD*1 *2 150 mW/Total IMT1A PD*1 *3 300 mW/Total Tj 150 ℃ Tstg -55 to +150 ℃ Collector current Power dissipation Junction temperature Range of storage temperature l Electrical characteristics (Ta = 25°C) Parameter Symbol Collector-base breakdown voltage BVCBO Collector-emitter breakdown voltage Emitter-base breakdown voltage Conditions Values Unit Min. Typ. Max. IC = -50μA -60 - - V BVCEO IC = -1mA -50 - - V BVEBO IE = -50μA -6 - - V Collector cut-off current ICBO VCB = -60V - - -100 nA Emitter cut-off current IEBO VEB = -6V - - -100 nA - - -500 mV 120 - 560 - VCE = -12V, IE = 2mA, f = 100MHz - 140 - MHz VCB = -12V, IE = 0A, f = 1MHz - 4 5 pF Collector-emitter saturation voltage DC current gain VCE(sat) IC = -50mA, IB = -5mA hFE VCE = -6V, IC = -1mA Transition frequency fT Output capacitance Cob *1 Each terminal mounted on a reference land. *2 120mW per element must not be exceeded. *3 200mW per element must not be exceeded. 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 　 2/8 　 　 　 　 　　　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 20150515 - Rev.003 　　　 EMT1 / UMT1N / IMT1A Datasheet l Electrical characteristic curves (Ta = 25°C) Fig.1 Ground Emitter Propagation 　　　　Characteristics Fig.2 Grounded Emitter Output 　　　　Characteristics Fig.3 DC Current Gain vs. Collector 　　　　Current (I) Fig.4 DC Current Gain vs. Collector 　　　　Current (lI) 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 3/8 20150515 - Rev.003 　　　 EMT1 / UMT1N / IMT1A Datasheet l Electrical characteristic curves (Ta = 25°C) Fig.5 Collector-Emitter Saturation Voltage 　　　　vs. Collector Current(l) Fig.6 Collector-Emitter Saturation Voltage 　　　　vs. Collector Current(ll) Fig.7 Base-Emitter Saturation Voltage 　　　　vs. Collector Current (I) Fig.8 Gain Bandwith Product vs. 　　　　 Emitter Current 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 4/8 20150515 - Rev.003 　　　 EMT1 / UMT1N / IMT1A Datasheet l Electrical characteristic curves (Ta =25°C) Fig.9 Collector Output Capacitance vs. 　　　　ollector-Base Voltage 　　　　　Emitter Input Capacitance vs. 　　　　　Emitter-Base Voltage Fig.10 Safe Operating Area Fig.11 Safe Operating Area Fig.12 Safe Operating Area 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 5/8 20150515 - Rev.003 　　　 EMT1 / UMT1N / IMT1A Datasheet l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 6/8 20150515 - Rev.003 　　　 EMT1 / UMT1N / IMT1A Datasheet l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 7/8 20150515 - Rev.003 　　　 EMT1 / UMT1N / IMT1A Datasheet l Dimensions 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 www.rohm.com © 2015 ROHM Co., Ltd. All rights reserved. 8/8 20150515 - Rev.003
