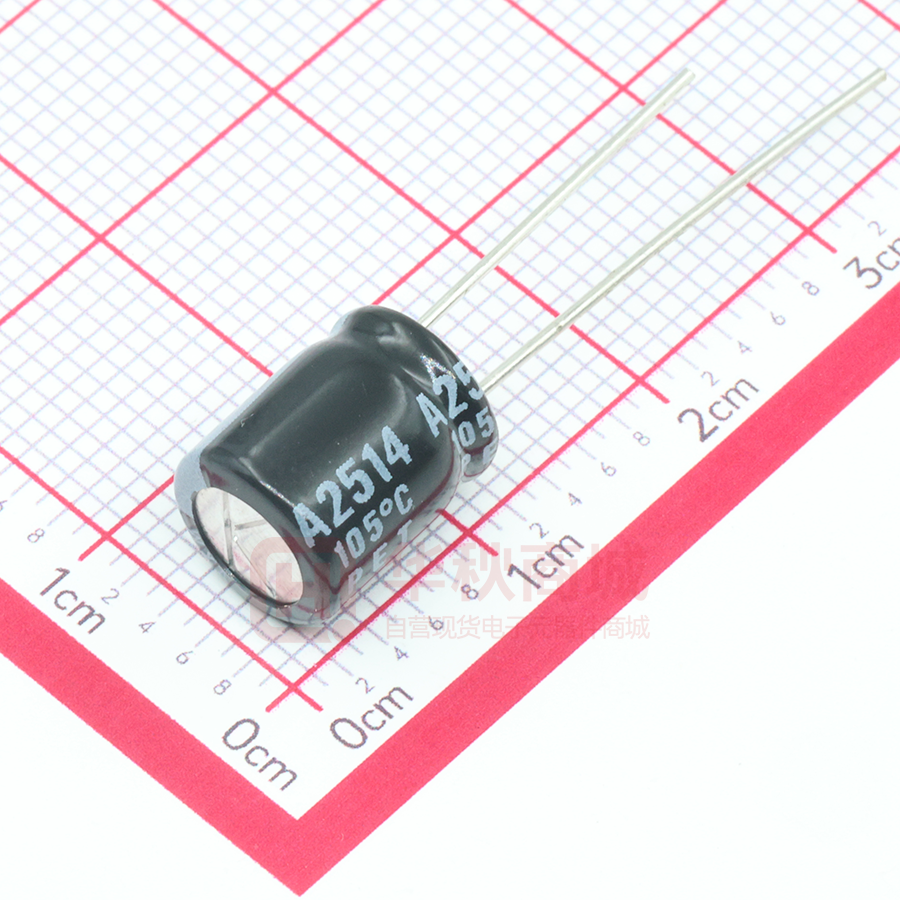

16WXA470MEFC8X9

リード線形アルミニウム電解コンデンサ WXA RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS WXA シリーズ SERIES 105℃ 高さ9mm∼25mm品 105℃ 9mm∼25mm Height RoHS ・105℃ 2000時間品。  Load Life : 105℃ 2000 hours. ・AEC-Q200対応可。  AEC-Q200. compliance ◆規格表／SPECIFICATIONS 項 目  Items 特   性      Characteristics カテゴリ温 度 範 囲 Category Temperature Range −55∼＋105℃ −40∼＋105℃ −25∼＋105℃ 6.3∼50Vdc 160∼250Vdc 350∼450Vdc 定 格 電 圧 範 囲 Rated Voltage Range 静 電 容 量 許 容 差 ±20%(20℃, 120Hz) Capacitance Tolerance 6.3∼50Vdc 160∼450Vdc I＝0.01CV又は3μAのいずれか大なる値以下 漏 れ 電 I＝0.01CV or 3μA whichever is greater. 流 （定格電圧印加2分後) Leakage Current(MAX) (After 2 minutes application of rated voltage) CV≦1000 CV＞1000 I=0.1CV＋40μA以下(1分値) I=0.1CV＋40μA (1minute) I=0.03CV＋15μA以下(5分値) I=0.03CV＋15μA (5minutes) I=0.04CV＋100μA以下(1分値) I=0.04CV＋100μA (1minute) I=0.02CV＋25μA以下(5分値) I=0.02CV＋25μA (5minutes) I＝漏れ電流(μA)     C＝静電容量(μF)     V＝定格電圧(Vdc)   Leakage Current        Capacitance         Rated Voltage (20℃, 120Hz) 定格電圧(Vdc) 6.3 10 16 25 35 50 160 200 250 350 400 450 Rated Voltage φ8, φ10 0.30 0.26 0.20 0.18 0.14 0.12 0.20 0.20 0.20 0.20 0.20 0.25 tanδ φ12.5∼φ18 0.26 0.22 0.18 0.16 0.14 0.12 0.20 0.20 0.20 0.20 0.20 0.25 損 失 角 の 正 接 (tanδ) Dissipation Factor(MAX) 1000μFを越えるものは1000μF増す毎に上表の値に0.02を加えた値とする。 When capacitance is over 1000μF, tanδ shall be added 0.02 to the listed value with increase of every 1000μF. 105℃中で2000時間定格電圧 （リプル重畳） 印加後、下記項目を満足すること。 After applying rated voltage with rated ripple current for 2000 hours at 105℃, the capacitors shall meet the following requirements. 耐 久 Endurance 低 温 特 初期値の±25％以内 Within ±25％ of the initial value. 規格値の200％以下 Not more than 200％ of the specified value. 規格値以下 Not more than the specified value. 静 電 容 量 変 化 率 Capacitance Change 損 失 角 の 正 接 Dissipation Factor 漏 れ 電 流 Leakage Current 性 定格電圧(Vdc) 6.3 Rated Voltage Z(−25℃)/Z(20℃) 4 Z(−40℃)/Z(20℃) 8 性 Low Temperature Stability （インピーダンス比） Impedance Ratio(MAX) 10 16 3 6 50 160 200 250 350 400 450 25 35 2 2 2 2 4 4 3 3 ◆リプル電流補正係数／MULTIPLIER FOR RIPPLE CURRENT 周波数 （Hz） Frequency 1.5∼6.8μF 10∼68μF 係数 Coefficient 100∼1000μF 2200∼10000μF 60（50） 120 0.65 0.80 0.80 0.80 1.00 1.00 1.00 1.00 500 1k 10k≦ 1.20 1.20 1.10 1.05 1.30 1.30 1.15 1.10 1.50 1.50 1.20 1.15 3 3 3 6 6 (120Hz) 6 ◆副記号／OPTION 記号 Code PETスリーブ PET Sleeve ◆呼称方法／PART NUMBER □□□ 定格電圧 WXA シリーズ名 □□□□□ 静電容量 Ｍ 静電容量許容差 □□□ 副記号 □□ リード加工記号 D×L ケースサイズ Rated Voltage Series Capacitance Capacitance Tolerance Option Lead Forming Case Size EFC リード線形アルミニウム電解コンデンサ WXA RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ◆寸法図／DIMENSIONS (mm) スリーブ SLEEVE(PET) φD ±0.5 φd 8 10 12.5 16 0.6 0.8 F φd 18 F L＋αMAX 5.0 7.5 L≦16 :α＝1.5 L≧20 :α＝2.0 α φD＋0.5MAX 4MIN 15MIN 3.5 ◆標準品一覧表／STANDARD SIZE       Size φD×L(mm), Rated Ripple Current (mA r.m.s./105℃, 120Hz) 定格電圧 Vdc 静電容量 Cap(μF) 10 6.3 Size Ripple Size 16 Ripple Size 25 Ripple Size 35 Ripple Size 50 Ripple 100 150 220 330 8×9 250 8×9 240 10×9 300 10×9 360 8×9 270 10×9 310 Size Ripple 8×9 200 10×9 300 12.5×16 570 470 8×9 270 8×9 295 8×9 310 10×9 370 680 8×9 300 10×9 350 10×9 370 12.5×16 640 12.5×16 640 16×16 710 1000 10×9 460 10×9 460 12.5×16 670 16×16 850 16×20 890 2200 12.5×16 770 12.5×16 770 16×16 930 16×20 1100 18×20 1200 18×25 1320 3300 16×16 930 16×16 930 16×20 1200 18×20 1200 18×25 1490 4700 18×16 1000 16×20 1200 18×20 1330 18×25 1490 6800 16×20 1200 18×20 1330 18×25 1680 10000 18×20 1430 18×25 1680 定格電圧 Vdc 静電容量 Cap(μF) 160 Size 200 Ripple Size 250 Ripple Size 350 Ripple Size 400 Ripple Size 450 Ripple 1.5 2.2 3.3 8×9 35 8×9 37 10×9 40 Size Ripple 8×9 19 10×9 29 4.7 8×9 54 8×9 54 8×9 54 10×9 49 10×9 49 6.8 8×9 60 8×9 60 10×9 69 12.5×16 94 12.5×16 94 12.5×16 77 10 10×9 85 10×9 85 12.5×16 100 12.5×16 100 16×16 109 12.5×16 156 12.5×16 156 18×16 183 16×20 187 16×20 170 22 33 12.5×16 175 12.5×16 175 16×16 238 16×20 238 16×20 238 18×25 238 47 16×16 245 16×16 250 18×16 309 18×20 309 18×20 309 18×25 275 68 18×16 305 16×20 355 16×20 397 18×25 397 100 16×20 381 16×20 381 18×25 451 150 18×20 464 18×25 532 220 18×25 602
