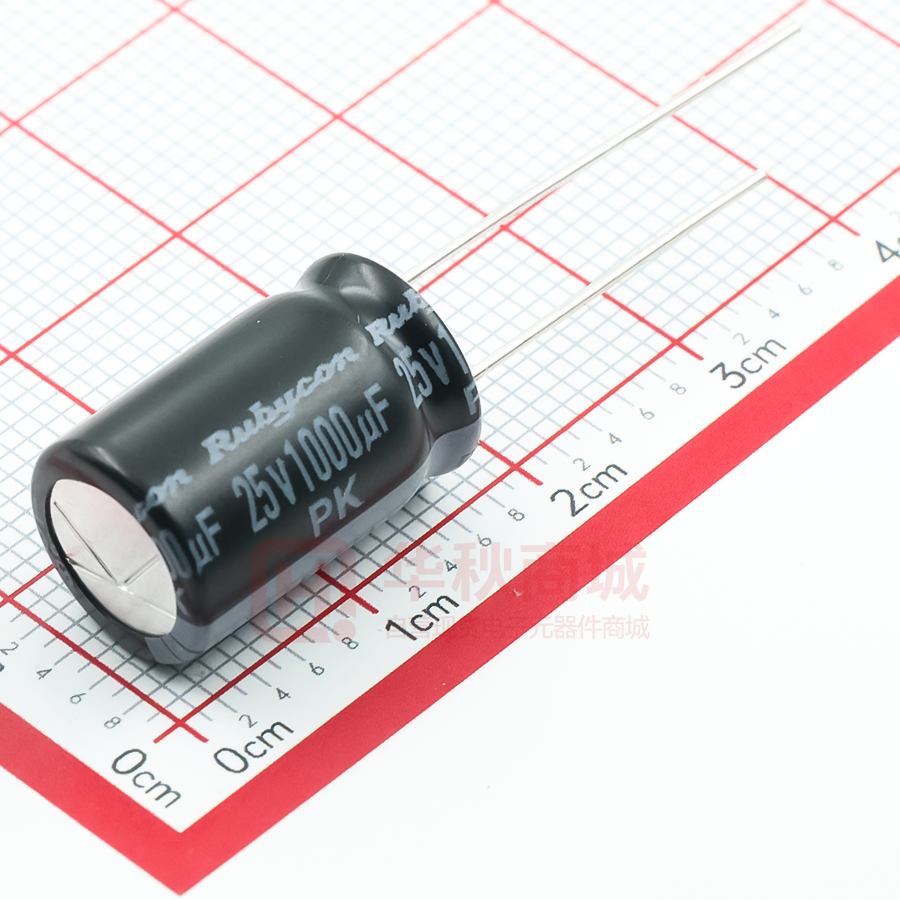

25PK1000MEFC10*16

小形アルミニウム電解コンデンサ PK MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS PK シリーズ SERIES 85℃ 標準品 85℃ Standard ◆特 長／FEATURES ・RoHS指令対応品。  RoHS compliance. ・85℃, 2000時間品。  Load life : 85℃ 2000 hours. ◆規格表／SPECIFICATIONS 項 目  Items 特   性      Characteristics カテゴリ温 度 範 囲 Category Temperature Range 定 格 電 圧 範 囲 Rated Voltage Range −40∼＋85℃ −25∼＋85℃ 6.3∼400V.DC 450V.DC 静 電 容 量 許 容 差 ±20%(20℃, 120Hz) Capacitance Tolerance 6.3∼100V.DC 160∼450V.DC I＝0.01CV又は3μAのいずれか大なる値以下 漏 れ 電 I＝0.01CV or 3μA whichever is greater. 流 （定格電圧印加2分後) Leakage Current(MAX) (After 2 minutes application of rated voltage) CV≦1000 CV＞1000 I=0.1CV＋40μA以下(1分値) I=0.1CV＋40μA (1minute) I=0.03CV＋15μA以下(5分値) I=0.03CV＋15μA (5minutes) I=0.04CV＋100μA以下(1分値) I=0.04CV＋100μA (1minute) I=0.02CV＋25μA以下(5分値) I=0.02CV＋25μA (5minutes) I＝漏れ電流(μA)     C＝定格静電容量(μF)     V＝定格電圧(V)   Leakage Current        Rated Capacitance         Rated Voltage 定格電圧(V) 6.3 10 16 25 35 50 63 100 160 200 250 350 400 450 Rated Voltage tanδ 0.28 0.24 0.20 0.16 0.14 0.12 0.10 0.10 0.20 0.20 0.20 0.25 0.25 0.25 損 失 角 の 正 接 (tanδ) Dissipation Factor(MAX) (20℃, 120Hz) 1000μFを越えるものは1000μF増す毎に上表の値に0.02を加えた値とする。 When rated capacitance is over 1000μF, tanδ shall be added 0.02 to the listed value with increase of every 1000μF. 85℃中2000時間定格電圧 （リプル重畳） 印加後、下記項目を満足すること。 After applying rated voltage with rated ripple current for 2000 hours at 85℃, the capacitors shall meet the following requirements. 久 Endurance 低 温 特 初期値の±25％以内 Within ±25％ of the initial value. 規格値の200％以下 Not more than 200％ of the specified value. 規格値以下 Not more than the specified value. 静 電 容 量 変 化 率 Capacitance Change 損 失 角 の 正 接 Dissipation Factor 漏 れ 電 流 Leakage Current 性 定格電圧(V) 6.3 Rated Voltage Z(−25℃)/Z(20℃) 5 Z(−40℃)/Z(20℃) 12 性 Low Temperature Stability （インピーダンス比） Impedance Ratio(MAX) 10 16 63 100 160 200 250 350 400 450 3 2 2 2 2 2 3 3 4 5 5 7 8 5 4 3 3 3 4 4 8 8 10 − (120Hz) ◆寸法図／DIMENSIONS スリーブ SLEEVE(PET) (mm) φd 1k 10k≦ F 60（50） 120 500 50 4  周波数係数 Frequency Coefficient Frequency 35 10 ◆リプル電流補正係数／  MULTIPLIER FOR RIPPLE CURRENT 周波数 （Hz） 25 ±0.5 耐 0.47∼1μF 2.2∼4.7μF 係 数 10∼47μF Coefficient 100∼1000μF 2200∼33000μF 0.50 0.65 0.80 0.80 0.80 1.00 1.00 1.00 1.00 1.00 1.20 1.20 1.20 1.10 1.05 1.30 1.30 1.30 1.15 1.10 1.50 1.50 1.50 1.20 1.15 ◆副記号／OPTION 記号 Code PETスリーブ PET Sleeve L＋α MAX φD φd F α ＥＦC 15MIN 4MIN 5 φD＋0.5MAX 6.3 8 10 12.5 0.5 0.6 5.0 2.0 2.5 3.5 100V以下 WV≦100:1.5 160V以上 WV≧160:2.0 ◆呼称方法／PART NUMBER □□□ 定格電圧 PK シリーズ名 □□□□□ 定格静電容量 M 静電容量許容差 □□□ 副記号 □□ リード加工記号 D×L ケースサイズ Rated Voltage Series Rated Capacitance Capacitance Tolerance Option Lead Forming Case Size 16 18 0.8 7.5 2.0 小形アルミニウム電解コンデンサ PK MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS ◆標準品一覧表／STANDARD SIZE         Size φD×L(mm), Ripple Current (mA r.m.s./85℃, 120Hz) 定格電圧 定格 WV(V.DC) 静電容量 Cap(μF) 6.3 (0J) Size 10 (1A) Ripple Size 16 (1C) Ripple Size 25 (1E) Ripple Size 35 (1V) Ripple Size 50 (1H) Ripple 63 (1J) Size Ripple 0.47 5×11 7 Size Ripple 1 5×11 13 2.2 5×11 23 3.3 5×11 35 4.7 5×11 41 10 5×11 60 5×11 70 22 33 47 5×11 98 5×11 90 5×11 95 5×11 110 5×11 110 5×11 130 6.3×11 140 5X11 115 5×11 120 5×11 135 6.3×11 160 6.3×11 190 100 5×11 135 5×11 140 5X11 175 5×11 185 6.3×11 215 8×11.5 270 8×11.5 290 220 5×11 220 5×11 230 6.3X11 280 6.3×11 310 8×11.5 370 10×12.5 435 10×16 490 330 6.3×11 280 6.3×11 310 6.3X11 360 8×11.5 410 10×12.5 500 10×16 590 10×20 710 470 6.3×11 360 6.3×11 400 8X11.5 460 8×11.5 550 10×12.5 680 10×20 760 12.5×20 680 6.3×11 460 8×11.5 580 8X11.5 620 10×12.5 780 1000 8×11.5 590 8×11.5 660 10X12.5 720 2200 10×16 920 10×16 1090 3300 10×20 1200 10×20 1440 12.5X20 1600 16×25 2000 4700 12.5×20 1550 12.5×20 1680 12.5X25 2050 16×25 2120 16×35.5 2500 6800 12.5×25 1920 12.5×25 2150 10X20 16X25 16×25 15000 16×31.5 2550 16×35.5 2880 18X35.5 2950 22000 16×35.5 2900 18×35.5 3100 33000 18×40 16×25 870 910 12.5×20 1000 12.5×25 1200 10×20 1180 12.5×25 1350 16×25 1810 16×31.5 1980 18×31.5 1800 16×25 1990 18×31.5 2100 18×40 16×25 18×40 1350 2600 2800 2250 16×31.5 2440 18×35.5 2740 10000 2370 10×16 1320 12.5×20 1500 10×16 900 2270 16X31.5 2660 18×35.5 2900 3400 定格電圧 定格 WV(V.DC) 静電容量 Cap(μF) Size 0.47 5×11 8 1 5×11 16 2.2 5×11 35 3.3 5×11 45 4.7 5×11 50 6.3×11 10 5×11 75 8×11.5 22 6.3×11 135 33 8×11.5 185 47 8×11.5 220 100 10×16 100 (2A) 160 (2C) Ripple Size 200 (2D) Ripple Size 250 (2E) Ripple Size 350 (2V) Ripple Size 6.3×11 8 6.3×11 16 6.3×11 400 (2G) Ripple Size 6.3×11 8 6.3×11 16 30 6.3×11 6.3×11 45 450 (2W) Ripple Size Ripple 6.3×11 8 6.3×11 8 6.3×11 16 6.3×11 16 30 8×11.5 31 8×11.5 29 8×11.5 45 8×11.5 48 8×11.5 33 6.3×11 40 45 6.3×11 51 6.3×11 54 8×11.5 55 10×12.5 56 10×12.5 46 83 8×11.5 85 10×12.5 90 10×16 90 10×16 90 10×20 84 10×12.5 130 10×16 150 10×16 150 12.5×20 185 12.5×20 200 10×16 180 10×20 205 10×20 205 12.5×25 240 12.5×25 240 10×20 230 10×20 220 380 12.5×25 430 12.5×25 320 220 12.5×20 610 16×31.5 645 16×31.5 540 330 12.5×25 760 16×35.5 700 18×35.5 800 470 16×25 1000 680 16×31.5 1100 1000 18×31.5 1200 18×40 1200 12.5×20 260 16×25 450 18×35.5 680 16×25 300 18×31.5 520 16×25 250 18×35.5 420 12.5×25 140 16×25 180 16×31.5 220 18×40 280
