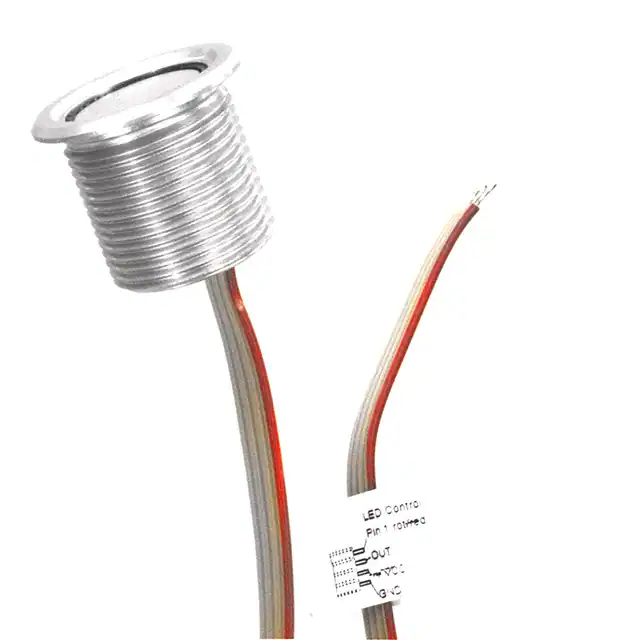

Verteiler nach H 150.9304 Pos.B05 Beschreibung Description: Der CSE 16 (Capacitive Switch Element M16) ist ein beleuchteter kapazitiver Taster /Schalter / Pulsgeber der durch einfache Berührung ausgelöst wird. Er enthält keine mechanische Teile, die durch Verschleiß, Beschädigungen, Einfrieren oder Verkleben zum Funktionsausfall führen können und erreicht eine vielfach höhere Lebensdauer, als vergleichbare mechanische Lösungen. Das Gehäuse besteht aus eloxiertem Aluminium und wird mit einer Mutter M16x1 an einer Frontplatte befestigt. Der CSE 16 kann folgende Schaltfunktionen realisieren: Taster: Der Schaltkontakt wird für 20-60sec. geschlossen, danach erfolgt ein Reset. The CSE 16 (Capacitive Switch Element M16) is an illuminated capacitive momentary switch / latching switch / pulse mode switch. Activation is performed by simply touching the surface. Having no mechanical parts, malfunction by wear out, damage, freezing or gluing is excluded (impossible) and the parts reach a longer lifetime than comparable mechanical parts. The housing is made out of anodized aluminum. Fixation to the front panel is realized using a M16x1 hex nut. CSE 16 can be setup to several functions: Momentary Switch: The contact will close for 20-60sec. Then an automatically reset is performed. Latching Switch: The switch will toggle each time it is touched. Pulse Mode: Being touched, the switch will close for a defined time and reopen autonomous, no matter how long the actuation had been. CSE 16 comes with ring illumination in several colors. If the ring illumination is controlled externally, you may realize a comfortable operation during darkness. Connecting the illumination directly to the switched output signal will result in a feed back: the latching switch will be illuminated as long as it is activated, the latching switch will show, if it is turned on or off. All electronic parts are completely molded within the aluminum housing. The assembly is therefore completely dense. Using an O-seal ensures that the front panel is still dense, after the CSE 16 has been mounted. CSE 16 can be used in a rough climate and in a harsh industrial environment. Further more it may be used in vandalism endangered surroundings. Schalter: Der Schaltzustand wird bei jeder Betätigung geändert, und bis zur nächsten Betätigung beibehalten. Puls: Bei jeder Betätigung wird der Kontakt für eine definierte Zeit geschlossen und danach selbständig wieder geöffnet und zwar unabhängig davon, wie lange betätigt wurde. Der CSE 16 wird mit verschieden farbigen, ringförmigen Beleuchtungen angeboten. Wenn die Beleuchtung extern angesteuert wird, kann z. B. eine Beleuchtung bei Dunkelheit erfolgen. Wird die Beleuchtung mit dem Schaltausgang verbunden, leuchtet der CSE 16 im Taster- und Puls-Modus bei Betätigung auf (Feed Back), im Schalter-Modus zeigt er seinen Schaltzustand (Ein / Aus) an. Die Elektronik des CSE 16 ist im Aluminiumgehäuse komplett vergossen und ist somit dicht. Mit einem O-Ring wird sichergestellt, daß die Frontplatte, in die der CSE 16 eingebaut wird, nach wie vor dicht ist. Der CSE 16 findet seinen Einsatz in rauher klimatischer und industrieller Umgebung und in vandalismusgefährdeten Bereichen. Artikelnummern / Part Numbers Gehäuse Alu natur eloxiert / Housing alu nature anodized Mutter und O-Ring sind im Lieferumfang enthalten / Hex nut and O-seal ring are part of entire set Variante rot beleuchtet grün beleuchtet Variation red illuminated green illuminated Puls 1243.1118.11 1243.1118.21 Pulse mode Switch Schalter 1243.1218.11 1243.1218.21 Latching Switch Taster 1243.1318.11 1243.1318.21 Momentary Switch Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten / Changes that contribute to technical improvement are subject to alternations 2000 Datum Bearb 23.03. .Gepr. 21.04.08 Name Weisen. Vert. e 9715 21.04.08 Weisen. d 9126 15.11.05 Weisen. c 8752 05.02.04 Weisen. b 8516 04.09.02 Seiler a 8373 21.12.01 Seiler - 8071 23.03.00 Seiler Zu Änd. Datum Name CSE 16 Seiler EDV-Datenblatt Datenblatt / Spezifikationen Data sheet / Specifications nicht manuell ändern H 105. 9350 Blatt 1 von 5 Index: e Verteiler nach H 150.9304 Pos.B05 Abmessungen / Dimension Anschluß / Pinout Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten / Changes that contribute to technical improvement are subject to alternations 2000 Datum Bearb 23.03. .Gepr. 21.04.08 Name Weisen. Vert. e 9715 21.04.08 Weisen. d 9126 15.11.05 Weisen. c 8752 05.02.04 Weisen. b 8516 04.09.02 Seiler a 8373 21.12.01 Seiler - 8071 23.03.00 Seiler Zu Änd. Datum Name CSE 16 Seiler EDV-Datenblatt Datenblatt / Spezifikationen Data sheet / Specifications nicht manuell ändern H 105. 9350 Blatt 2 von 5 Index: e Verteiler nach H 150.9304 Pos.B05 Bohrbild / Drilling diagram Schaltausgang / Output Ausgang: npn, p-schaltend Output: npn, p-switched Beleuchtungsvarianten / variation off illumination LED Controll verbunden mit connected to OUT VCC 0V Taster betätigt LED Zustand reaktion leuchtet / a light Aus / off leuchtet / alight switch aktuated Ja / yes Nein / no Nicht relevant not relavant Ja /Nein Yes/no Bemerkung comment Rückmeldung feedback Standard Beleuchtung standard illumination leuchtet off Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten / Changes that contribute to technical improvement are subject to alternations 2000 Datum Bearb 23.03. .Gepr. 21.04.08 Name Weisen. Vert. e 9715 21.04.08 Weisen. d 9126 15.11.05 Weisen. c 8752 05.02.04 Weisen. b 8516 04.09.02 Seiler a 8373 21.12.01 Seiler - 8071 23.03.00 Seiler Zu Änd. Datum Name CSE 16 Seiler EDV-Datenblatt Datenblatt / Spezifikationen Data sheet / Specifications nicht manuell ändern H 105. 9350 Blatt 3 von 5 Index: e Verteiler nach H 150.9304 Pos.B05 Mechanische Kennwerte: Mechanical data: Betätigungskraft (min) Schaltweg Endanschlagfestigkeit Actuating force (min) Contact travel End stop strength FA SA --- Berührung / Touch 0 IK 05 Lebensdauer (mechanisch) Lifetime (mechanical) --- 2 Mio Max. Anzugsdrehmoment Max. torque FTmax Elektrische Kennwerte Versorgungsspannung 230 [N] [mm] DIN EN 50102 Betätigungen / Actuations [Ncm] Electrical data Supply voltage Eingangsstrom Supply current (abhängig von Versorgungsspannung) (depending on supply voltage) * ohne LED, nicht betätigt * without LED, not actuated * ohne LED, betätigt * without LED, actuated * mit LED, nicht betätigt (LED aus) * with LED, not actuated (LED off) * mit LED, betätigt (LED ein) * with LED, actuated (LED on) Schaltstrom Nennschaltleistung Switching current Rated breaking capacity Funktionen Functions Schließdauer bei Fkt. Puls Schaltausgang duration of pulse using pulse mode Output (siehe anliegende Skizze) (refer to enclosed sketch) Min. notwendiger Spannungsanstieg Min. supply turn on slope VCC ICC +7.5... +24 Vcc / ICC Vcc / ICC Vcc / ICC Vcc / ICC 7/2 12/2 24/4 7/3 12/6 24/8 7/2 12/3 24/3 7/5 3/17 24/20 Iout,max Pmax Tulse --- 175 250 Schalter / Latching switch Taster / Momentary switch Puls / Pulse mode 75 NPN + 1 Diode [V] [V] / [mA] [V] / [mA] [V] / [mA] [V] / [mA] [mA] [mW] ------[ms] ---- 10V / 100µs [ms Impulsdauer des ResetReset-Impulse after supply Impulses nach dem Zuschalten voltage turn on der Betriebsspannung < 30 [Mio.] Lebensdauer 2 Lifetime Inital contact resistance Contact bounce time Insulation resistance Durchgangswiderstand Prellzeit Isolationswiderstand Rinitial Tbounce Risoll NPN none 1,5 --- [msec] [kV] Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten / Changes that contribute to technical improvement are subject to alternations 2000 Datum Bearb 23.03. .Gepr. 21.04.08 Name Weisen. Vert. e 9715 21.04.08 Weisen. d 9126 15.11.05 Weisen. c 8752 05.02.04 Weisen. b 8516 04.09.02 Seiler a 8373 21.12.01 Seiler - 8071 23.03.00 Seiler Zu Änd. Datum Name CSE 16 Seiler EDV-Datenblatt Datenblatt / Spezifikationen Data sheet / Specifications nicht manuell ändern H 105. 9350 Blatt 4 von 5 Index: e Verteiler nach H 150.9304 Pos.B05 Klimatische Kennwerte: Climatic data: Betriebstemperatur Lagertemperatur Schutzklasse Hinweis: Operating temperature Storage temperature Degree of protection (sealed) Remark: fließendes Wasser kann die Fkt. vorübergehend beeinträchtigen flowing water may influence the function momentarily Approbation: Approvals: Baumusterprüfbescheinigung Zulassung Examination certificate Permission(listing) Sonstige Kennwerte: Other data: Verpackung Werkstoffe Packing Materials TA Tstore -20...+85 [°C] [°C] --- 67 acc. to IP ----- --CE ----- Gehäuse Housing Aluminium Leuchtring Illumination ring Polyamide Sonstiges: Anschlußtechnik Connection 4-pol. Flachbandkabel 4-pol.cabel Zubehör Accessories Rückmeldung Feedback LED mit Signalausgang LED with output Verbinden: connected Nicht betätigt = LED aus non touched = LED off betätigt = LED ein touched = LED on Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten / Changes that contribute to technical improvement are subject to alternations 2000 Datum Bearb 23.03. .Gepr. 21.04.08 Name Weisen. Vert. e 9715 21.04.08 Weisen. d 9126 15.11.05 Weisen. c 8752 05.02.04 Weisen. b 8516 04.09.02 Seiler a 8373 21.12.01 Seiler - 8071 23.03.00 Seiler Zu Änd. Datum Name CSE 16 Seiler EDV-Datenblatt Datenblatt / Spezifikationen Data sheet / Specifications nicht manuell ändern H 105. 9350 Blatt 5 von 5 Index: e
