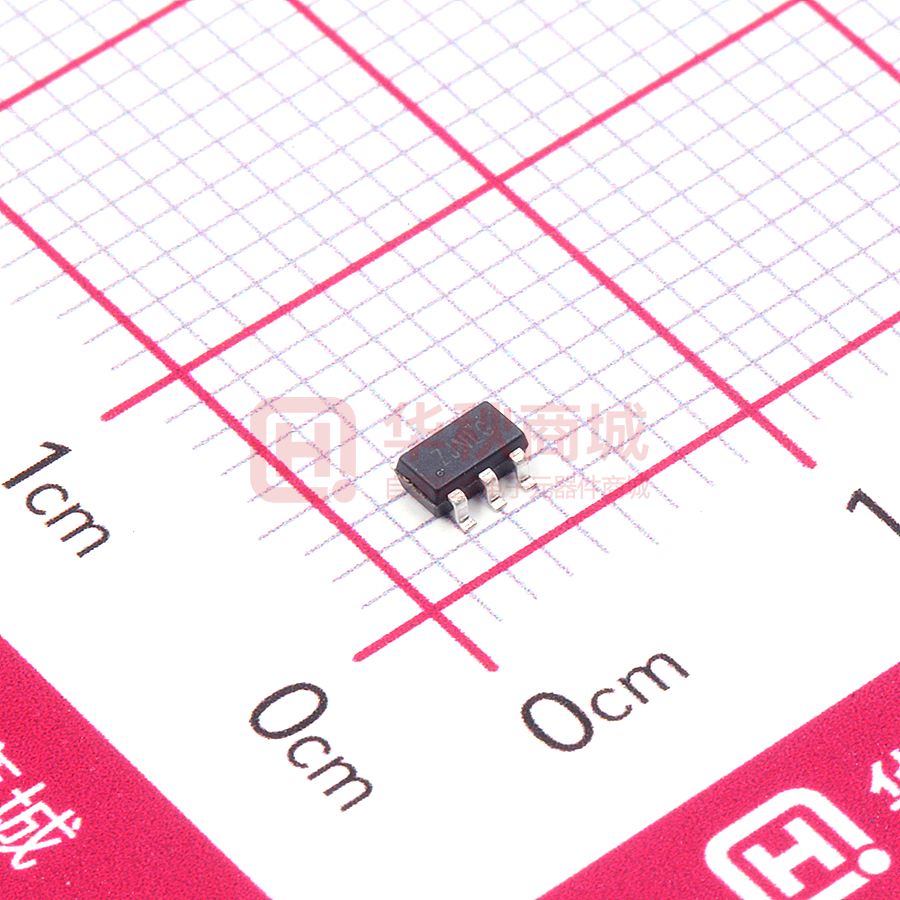

SE601-HF

SE601 QC3.0/FCP/AFC 快充协议控制器 General Description（产品描述） Features(产品特性） SE601 是一款 USB 端口快速充电协议控制芯 片。SE601 智能识别多种快速充电协议，对手 机等受电设备进行快速充电。SE601 根据受电 设备 发送的电压请求能够精确的调整 VBUS 输出电压，从而实现快速充电。 SE601 在调整 5V 输出电压前会自动检测连 接的设备是否支持苹果快充协议。如果支持， 苹果设备会以最大电流充电。如果不支持，会 接着检测是否支持调压快充协议。如果连接的 设备不支持调压快充协议，SE601 将禁止输出 电压调整，并配置供电设备为 USB DCP，确 保受电设备安全并获取最大电流充电。如果支 持调压快充协议，则开始接受请求指令进行输 出电压的调整。 SE601 可通过 QC_EN 开启或关闭高压快充 功能，使得应用更灵活。 SE601 采用 SOT23-6 封装         支持华为 FCP 快速充电协议 支持三星 AFC 快速充电协议 支持高通 QC3.0/QC2.0 快速充电协议 支持在 D+和 D-加载 2.7V 电压的 USB DCP， 可为苹果设备提供最大 2.4A 充电电流 符合 USB BC1.2 协议，支持 USB DCP 短接 D+和 D符合中国电信行业标准 YD/T 1591-2009， 支持短接 D+和 D自动为接入设备切换适用协议 SOT23-6 Package Applications(产品应用）     适配器 车载充电器 其他 USB 端口充电器 移动电源 Typical Application（典型应用电路） RevX.X Preliminary and all contents are subject to change without prior notice. © Seaward Electronics, Inc., • www.seawardinc.com • Page 2 9/4/2012 SE601 QC3.0/FCP/AFC 快充协议控制器 Pin Configuration（管脚排列） SOT23-6 Pin Description（管脚功能描述） NO . Pin Name Pin Function Description 1 DP USB positive data line. 2 GND Ground connection. 3 FBO Feedback output. Current source/sink output. 4 QC_EN FCP/QC function enable, H-z to enable FCP/QC and LOW to disable. 5 VDD Power supply. 6 DM USB negative data line. Functional Block Diagram（功能框图） RevX.X Preliminary and all contents are subject to change without prior notice. © Seaward Electronics, Inc., • www.seawardinc.com • Page 3 9/4/2012 SE601 QC3.0/FCP/AFC 快充协议控制器 Absolute Maximum Ratings(最大额定参数) Symbol Parameter Maximum Units VIN-PGND -0.3~6.5 V OTHER-PGND -0.3~6.5 V VESD 人体放电模式 (HBM) ±4000 V Junction Temperature TJ +150 °C Operating Temperature TOP -40 to +85 °C Storage Temperature TST -65 to 150 °C +300 °C Lead Temperature (Soldering, 10 sec) Electrical Characteristics(电气参数) （Tj=25℃ unless otherwise specified） 参数 测试条件 最小 典型 最大 单位 5.5 V 芯片供电 VDD 相关 VVDD 内部供电引脚电压 3.2 IVDD VDD 持续供电电流 VDD=5V 200 uA VVDD(SHUNT) VDD 钳位电压 IVDD=3.5mA 4.75 V VDD 输入欠压检测 UVLO VDD（ON） VDD 开启电压 VVDD 升高 2.9 3.0 3.1 V VDD（OFF） VDD 关断电压 VVDD 下降 2.8 2.9 3.0 V ΔVUVLO UVLO 迟滞 VDD（ON）- VDD 0.1 （OFF） V 数据线 D+/D-特性(HVDCP 接口) VDAT(REF) 数据线检测电压 0.25 0.325 0.4 V VSEL(REF) 输出电压选择参考 1.8 2 2.2 V TGLITCH(DP)HIGH D+高电平扰动滤波时间 1 1.25 1.5 s TGLITCH(DM)LOW D-低电平扰动滤波时间 TGLITCH(V)CHANGE 输出电压扰动滤波时间 20 40 60 ms TGLITCH(CONT)CHANGE 连续模式的扰动滤波时间 100 150 200 us 300 500 800 KΩ 14.2 19.53 24.5 KΩ 1 ms VDD=3.1-7V， RDAT(LKG) D+漏泄电阻 V(D+)=0.5-3.6V, 开关 N1 断开 RDM(DWN) RevX.X D-下拉电阻 Preliminary and all contents are subject to change without prior notice. © Seaward Electronics, Inc., • www.seawardinc.com • Page 4 9/4/2012 SE601 QC3.0/FCP/AFC 快充协议控制器 5 VDD=3.1-7V， RON(N1) 开关 N1 导通电阻 V(D+)≤3.6V, 20 40 Ω 1 nF IDRAIN=200uA CDAT 数据线电容 VTH(PD) 受电设备连接检测电压阈值 0.25 0.325 0.4 V TDPD 受电设备连接检测滤波时间 120 160 200 ms ΔIT(UP) 电压升高时电流源阶跃步长 RIREF=100KΩ 2 uA ΔIT(DO) 电压降低时电流源阶跃步长 RIREF=100KΩ 2 uA TDUR(step) 电压变化时步进持续时间 QC3.0 mode 80 100 120 us 1.08 1.2 1.32 V DCP 1.2V 充电模式 VDAT(1.2V) D+/D-数据线电压 RDAT(1.2V) D+/D-数据线输出阻抗 100 KΩ Apple 2.4A 充电模式 VDAT(2.7V) D+/D-数据线电压 RDAT(2.7V) D+/D-数据线输出阻抗 2.57 2.7 2.84 33.6 V KΩ FCP 充电模式 VTX-VOH D- FCP TX Valid High VTX-VOL D- FCP TX Valid Low VRX-VIH D- FCP RX Valid High VRX-VIL D- FCP RX Valid High RPD D-下拉阻抗 UI Unit Interval for PHY FCLK=125KHz Trise FCP Pulse Rise Time Tfall FCP Pulse Fall Time RevX.X 2.35 1.5 3.6 V 0.3 V 3.6 V 1.0 V 400 500 600 Ω 144 160 176 us 10% - 90% 1 2.5 us 90% - 10% 1 2.5 us Preliminary and all contents are subject to change without prior notice. © Seaward Electronics, Inc., • www.seawardinc.com • Page 5 9/4/2012 SE601 QC3.0/FCP/AFC 快充协议控制器 Outline Drawing For SOT23-6（封装尺寸 SOT23-6） 联系方式： 北京思旺电子技术有限公司–中国总部 地址：中国北京市海淀区信息路 22 号上地科技综合楼 B 座二层 邮编：100085 电话:010-82895700 传真:010-82895706 RevX.X Preliminary and all contents are subject to change without prior notice. © Seaward Electronics, Inc., • www.seawardinc.com • Page 6 9/4/2012
