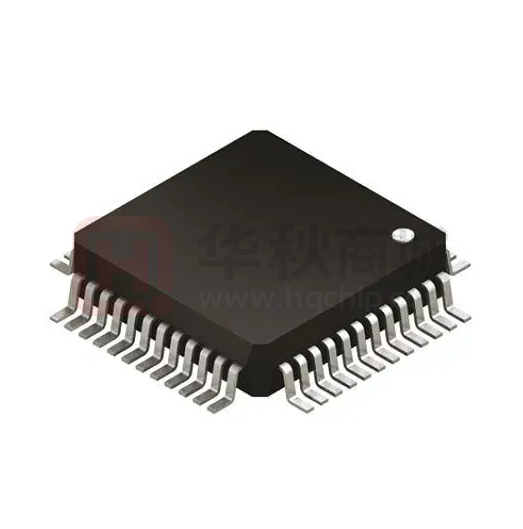

SC32F5664LL1G

士兰微电子 SC32F5632(64)说明书 内置增强型 PWM 和 ADC 的 Cortex-M0 内核 MCU 描述 SC32F5632(64)是一款专为电机控制器和数字电源开发的高性能 MCU。采用 Cortex-M0 内核，最高工作频率可达 64Mhz，ADC 采样速度 达 1Msps。同时具备协处理器单元可满足各种乘法、除法、移位运算。 SSOP-24-225-0.635 LQFP-48-7×7-0.5 该产品支持单电源供电，且内嵌高精度高速及低速振荡器，以及具备 多种低功耗工作模式。同时，集成了多路增强型 PWM，模拟比较器和多 通道高速运算放大器，可满足多种电机及功率控制应用并简化系统成本。 TSSOP-30-225-0.5 LQFP-32-7x7-0.8 应用  永磁同步电机（PMSM）控制器  直流无刷电机（BLDC）控制器  通用/专用变频器  交直流逆变器  数控电源 主要特点 ARM 32bit Cortex-M0  最大支持 64MHz  内置可嵌套中断控制器（NVIC）  支持单周期 32bit*32bit 乘法操作  支持 6 通道 DMA 控制器  支持 MAC、DIV 等功能 片上存储器  32/64K 字节 FLASH，数据保持时间大于 10 年  4/6K 字节 RAM，带奇偶校验 开发支持  双线串口调试（SWD）  支持 MEMORY 和外设保护 电源和复位  工作电压：2.0V~5.5V  内置 MVR，1.5V 和 1.7V 可选，正常模式和低功耗模式可选  内置上电复位模块  内置低压复位模块，4 级复位电压可选：2.3V，2.7V，3.7V，4.1V  内置低压检测模块，8 级检测电压可选：2.4V，2.7V，3.0V，3.3V，3.6V，3.9V，4.2V，4.5V 时钟系统  1~16MHz 晶体振荡器  内置 32KHz 低频 RCL  内置 16MHz 高精度 RCH 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：1.8 共 22 页第 1 页 士兰微电子  SC32F5632(64)说明书 PLL 最高支持 96MHz 输入/输出  最大支持 42 个 I/O 端口  具有可编程的上下拉、开漏输出模式、数字输入滤波以及输入反相  具有可编程的两档驱动能力  均可用作外部中断输入，支持边沿和电平触发 定时器  1 个 16 位定时器 0，有多达 4 个用于输入捕获/输出比较/PWM 或脉冲计数的通道和增量编码器输入  1 个 32 位定时器 6，包含两个独立的定时器  1 个 16 位带死区控制和紧急刹车，用于电机控制的 PWM 高级控制定时器  2 个看门狗定时器(独立的和窗口型的)  系统时间定时器：24 位自减型计数器 串行通信口  2 路 UART  1 路 SPI（12Mbps）  2 路轨到轨比较器 CMP0 和 CMP10，输入迟滞可选  最大 3 路通用运放器，输入输出端都开放  1 个 12 位 ADC，共 16 路输入，最大转换速率是 1Msps 模拟 工作模式  正常工作模式  休眠（Sleep）模式  深度休眠（Deep Sleep）模式 工作温度  -40~105C 封装形式  LQFP-48  TSSOP-30  LQFP-32  SSOP-24 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：1.8 共 22 页第 2 页 SC32F5632(64)说明书 士兰微电子 产品规格分类 订单信息表 产品名称 封装形式 打印名称 环保等级 包装方式 SC32F5632LL1G LQFP-48-7x7-0.5 5632LL1G 无卤 料盘 SC32F5664LL1G LQFP-48-7x7-0.5 5664LL1G 无卤 料盘 SC32F5632LF1G LQFP-32-7x7-0.8 5632LF1G 无卤 料盘 SC32F5664LF1G LQFP-32-7x7-0.8 5664LF1G 无卤 料盘 TSSOP-30-225-0.5 5632JV1G 无卤 TSSOP-30-225-0.5 5664JV1G 无卤 SSOP-24-225-0.635 5632RE1G 无卤 SC32F5632JV1G SC32F5632JV1GTR SC32F5664JV1G SC32F5664JV1GTR SC32F5632RE1G SC32F5632RE1GTR 料管 编带 料管 编带 料管 编带 资源对照表 特征 SC32F5632 SC32F5632 SC32F5632 SC32F5632 SC32F5664 SC32F5664 SC32F5664 RE1G JV1G LF1G LL1G JV1G LF1G LL1G FLASH 32K Byte 64K Byte RAM 4K Byte 6K Byte I/O 22 26 26 42 26 26 42 T0 1 1 1 1 1 1 1 T6 2 2 2 2 2 2 2 PWM 3*2 3*2 3*2 3*2 3*2 3*2 3*2 ACMP 2 2 2 2 2 2 2 OPA 2 3 3 3 3 3 3 ADC 9ch 10ch 10ch 16ch 10ch 10ch 16ch UART 2 2 2 2 2 2 2 SPI -- 1 1 1 1 1 1 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：1.8 共 22 页第 3 页 SC32F5632(64)说明书 士兰微电子 内部框图 XOUT XIN nRST LVR CLOCK GENERATION, POWER CONTROL, SYSTEM FUNCTIONS CLKO POR DEBUG ARM Cortex-M0 6-channel DMA master master 64/32KB Flash slave 4/6KB SRAM Clocks & controls slave AHB-Lite BUS slave GPIO ports High speed GPIO 4×CAP & MAT T0BKIN slave AHB-APB BRIDGE TIMER0 12bit ADC ADCA[7:0] ADCB[7:0] VREFHI VREFLO ADC_SOC_AO ADC_SOC_BO TIMER6 CMP0/CMP10 3×PWMA 3×PWMB 3×PWMTZ SCK nSS RXD TXD PWM OPA0/1/3 CP0P CP0N CP10P CP10N OPA0/1/3P OPA0/1/3N OPA0/1/3O SSP/SPI CHIP CONTROL RX0 TX0 TXRX0, CTS0, RTS0 UART0 SYSTEM CONTROL RX1 TX1 CTS1, RTS1 UART1 MICRO DMA CONTROL PPU WDT 4×ERUPDO 4×ERUGO ERU 灰色模块表示该外设直接与DMA控制器连接 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：1.8 共 22 页第 4 页 SC32F5632(64)说明书 士兰微电子 管脚分配图 PC7 PC6 PA13 PA12 PA11 PA10 PA9 PA8 PB15 PB14 PB13 PB12 LQFP-48：SC32F5632/64LL1G 36 35 34 33 32 31 30 29 28 27 26 25 PA14 37 24 VDD PA15 38 23 VSS PB3 39 22 PB11 PB4 40 21 PB10 PB5 41 20 PB2 PB6 42 19 PB1 SC32F5632LL1G SC32F5664LL1G PB7 43 18 PB0 PC3 44 17 PA7 PB8 45 16 PA6 PB9 46 15 PA5 VSS 47 14 PA4 VDD 48 13 PA3 PC14 PC15 PC0/XIN 8 9 10 11 12 PA2 PC13 7 PA1 PC4 6 PA0 5 VDDA 4 VSSA 3 nRST/PC2 2 PC1/XOUT 1 PA14 PA13 PA12 PA11 PA10 PA9 PA8 VDD LQFP-32：SC32F5632/64LF1G 24 23 22 21 20 19 18 17 PA15 25 16 VSS PB3 26 15 PB1 PB4 27 14 PB0 PB5 28 PB6 29 12 PA6 PB7 30 11 PA5 REMAPEN 31 10 PA4 VSS 32 9 PA3 1 2 3 4 5 6 7 8 VDD PC0 PC1 PC2 VDDA PA0 PA1 PA2 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 13 PA7 SC32F5632LF1G SC32F5664LF1G 版本号：1.8 共 22 页第 5 页 SC32F5632(64)说明书 士兰微电子 TSSOP-30：SC32F5632/64JV1G XIN/PC0 1 30 PB9 XOUT/PC1 2 29 PB8 PC2/nRST 3 28 PB7 VSSA 4 27 PB6 VDDA 5 26 PB5 PA1 7 PA3 8 PA4 9 PA5 10 SC32F5632JV1G SC32F5664JV1G PA0 6 25 PB4 24 PB3 23 PA14 22 PA13 21 PA11 PA6 11 20 PA10 PA7 12 19 PA9 PB0 13 18 PA8 PB1 14 17 VDD PB2 15 16 VSS SSOP-24：SC32F5632RE1G PB7 1 24 PB6 PB8 2 23 PB4 XIN/PC0 3 22 PB3 PC2/nRST 5 PA0 6 PA1 7 PA3 8 PA4 9 杭州士兰微电子股份有限公司 http: //www.silan.com.cn SC32F5632RE1G XOUT/PC1 4 21 PA14 20 PA13 19 PA10 18 PA9 17 PA8 16 VDD PA5 10 15 VSS PA6 11 14 PB1 PA7 12 13 PB0 版本号：1.8 共 22 页第 6 页 SC32F5632(64)说明书 士兰微电子 管脚描述 管脚复用 管脚号 数字 -L -L -J -R L F V E 1 -- -- -- -- PC4 2 -- -- -- -- PC13 3 -- -- -- -- PC14 4 -- -- -- -- PC15 5 2 1 3 XIN 6 3 2 4 7 4 3 8 -- 9 5 10 11 6 7 电源 ALT1 ALT2 PWM PWM 2B 1B PWM PWM 0A 1A PWM PWM 1A 2B PWM PWM 2A 2A PC0 T0CH3 XOUT PC1 5 nRST 4 -- 5 -- 6 7 ALT5 ALT6 ALT7 T0 ERU1 ERU1 ETR PDO GO UART0 T0 UART RX CH3 1RX UART0 T0 UART TX CH3N 1TX -- -- T0CH4 -- -- -- -- -- -- -- PC2 -- -- -- VSSA -- -- -- VDDA -- -- -- UART0 UART1 CTS CTS UART0 UART1 RTS RTS UART0 UART1 UART0 TX TX TXRX UART0 UART1 RX RX 6 -- 7 -- ALT0 PA0 PA1 12 8 -- -- -- PA2 13 9 8 8 -- PA3 -- -- -- -- VDD -- -- 14 10 9 9 -- PA4 -- 15 11 10 模拟 10 -- PA5 16 12 11 11 -- PA6 17 13 12 12 -- PA7 18 14 13 13 -- PB0 杭州士兰微电子股份有限公司 http: //www.silan.com.cn -- ALT3 ALT4 -- -- -- ADCB7 -- ADCA7 -- -- ADCA6 PWM ERU0 ERU0 TZ1 PDO GO XCLK EXTS OUT YNO -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -ADCA5 -- -- -- -- -- ADCA4 -- -- -- -- -- -- XCLK INA -- -- -- -- -- -- -- -- -- -- -- -- -- -- TZ2 PWM PWM 0B 0B PWM PWM /OPA0N /CP0N -- TZ0 /OPA0P /CP0P -- PWM -- -- -- PWM -- -- -- -- ALT0 -- -- T0CH1 -- T0CH2 -- T0CH3 -- SPI0 NSS SPI0 SCK ADCA3 /OPA0O ADCA2 /OPA3P -ADCA1 /OPA3N ADCA0 -- -- /OPA3O /VREFHI SPI0 T0 RXD BKIN SPI0 T0 TXD CH1N -- T0 -- ADCB0 /VREFLO -- ADCB1 -- ADCB2 版本号：1.8 共 22 页第 7 页 SC32F5632(64)说明书 士兰微电子 管脚号 数字 -L -L -J -R L F V E 电源 ALT0 ALT1 ALT2 1B 0A PWM PWM 2B 1B 19 15 14 14 -- PB1 20 -- 15 -- -- PB2 -- 21 -- -- -- -- PB10 22 -- -- -- -- 23 16 16 15 24 17 17 25 -- 26 ALT3 模拟 ALT4 ALT5 -- -- -- -- -- -- -- -- -- PB11 -- -- -- -- VSS -- -- -- -- 16 VDD -- -- -- -- -- -- PB12 -- -- -- -- PB13 27 -- -- -- -- PB14 28 -- -- -- -- PB15 29 18 18 17 -- PA8 30 19 19 18 -- PA9 31 20 20 19 -- PA10 32 21 21 -- -- PA11 33 22 -- -- -- PA12 34 23 22 20 SPDAT PA13 -- 35 -- -- -- -- PC6 -- -- 36 -- -- -- -- PC7 -- -- 37 24 23 21 SPCLK PA14 -- -- 38 25 -- -- -- PA15 -- 39 26 24 22 -- PB3 PWM 杭州士兰微电子股份有限公司 http: //www.silan.com.cn TZ0 -- -XCLK T0 CH3N ADCB3 -- /ELVI -- ERU2 ERU2 PDO GO -- -- -- ADCB6 -- -- -- -- -- -- -- -- -- -- -- SPI0 T0 NSS BKIN -- -- -- -- -- -- -- -- -- -- PWM SPI0 T0 0B 0B SCK CH1N PWM PWM SPI0 T0 1B 0A RXD CH2N PWM PWM SPI0 T0 2B 1B TXD CH3N PWM PWM 0A 1A -- T0CH1 PWM PWM UART0 1A 2B TX PWM PWM UART0 2A 2A RX PWM PWM UART0 4B TZ0 CTS 4A ALT0 -- PWM PWM ALT7 CH2N T0CH4 PWM ALT6 OUT -- T0 CH1 ADCB4 ADCB5 T0 T0 CH1N CH2 -- -- -- T0CH2 -- -- T0CH3 -- -- -- SPI0 T0 T0 NSS CH1 CH1 SPI0 UART T0CH SCK 0TX 1N -- -- -- -- UART0 UART0 EXT ERU3 ERU3 TX TXRX SYNO PDO GO -- -- -- -- -- -- UART0 UART1 TX TX -- -- -- -- SPI0 UART0 UART1 EXT ERU1 ERU1 NSS RX RX SYNI PDO GO SPI0 -- XCLK -- -- -- -- UART0 RTS IR_ UART0 OUT RX T0CH4 T0ETR -- -- -- T0 BKIN -- -- -- -- -- -- -OPA1P 版本号：1.8 共 22 页第 8 页 SC32F5632(64)说明书 士兰微电子 管脚号 数字 -L -L -J -R L F V E 电源 ALT0 ALT1 ALT2 TZ1 SCK ALT3 模拟 ALT4 SPI0 27 25 23 -- PB4 T0CH1 41 28 26 -- -- PB5 T0CH2 42 29 27 24 -- PB6 T0CH3 -- 43 30 28 1 -- PB7 T0CH4 -- 44 -- -- -- -- PC3 -- -- 45 -- 29 2 -- PB8 -- -- T0CH4 46 -- 30 -- -- PB9 -- PWM IR_ TZ2 OUT -- 31 -- -- -- -- -- -- -- 47 32 -- -- VSS -- -- -- -- 48 1 -- -- VDD -- -- -- PEN ALT6 ALT7 ALT0 OUT 40 REMA ALT5 RXD SPI0 TXD -- -- -- -- -- OPA1N -- -- -- -- -- OPA1O -- -- CP10P -- -- CP10N ERU0 ERU0 PDO GO -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- UART1 TX UART1 RX -- -- XCLK EXT INB SYNO T0 CH1 T0 CH1N -- EXT T0 SYNI CH2 -- T0 CH2N -- 管脚描述 I/O 管脚属性 管脚描述 端口 PA.0-PA.15 I/O 16 位双向 I/O 口，可位操作 PB.0-PB.15 I/O 16 位双向 I/O 口，可位操作 PC.0-PC.15 I/O 16 位双向 I/O 口，可位操作 系统 nRST I 外部复位脚，低电平有效 XIN I 外部晶振输入脚 XOUT O 外部晶振输出脚 XCLKOUT O 内部时钟输出 EXTSYNO O PWM 同步脉冲输出 EXTSYNI I PWM 同步脉冲输入 ELVI I 外部低压检查电平输入 REMAPEN I REMAPEN 接地，选择从 EFLASH 启动 定时器 T0CH1~T0CH4 I/O Timer0 捕获输入及输出（正端） T0CH1N~T0CH4N I/O Timer0 捕获输入及输出（负端） 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：1.8 共 22 页第 9 页 SC32F5632(64)说明书 士兰微电子 I/O 管脚属性 管脚描述 T0BKIN I Timer0 刹车输入 IR_OUT O 载波输出 PWM0A O PWM0 A 路输出 PWM0B O PWM0 B 路输出 PWM1A O PWM1 A 路输出 PWM1B O PWM1 B 路输出 PWM2A O PWM2 A 路输出 PWM2B O PWM2 B 路输出 PWM4A O PWM4 A 路输出 PWM4B O PWM4 B 路输出 PWMTZ0~PWMTZ2 I PWM 刹车输入（紧急制动） PWM 通信接口 SPI0NSS I/O SPI 使能脚 SPI0SCK I/O SPI 时钟输入脚 SPI0RDX I SPI 输入脚 SPI0TXD O SPI 输出脚 UART0CTS I UART0 发送清除 UART0RTS O UART0 发送请求 UART0RXTX I/O UART0 半双工 UART 数据线 UART0TX O UART0 数据输出脚 UART0RX I UART0 数据输入脚 UART1TX O UART1 数据输出脚 UART1RX I UART1 数据输入脚 CP0P I 比较器 0 正端输入脚 CP0N I 比较器 0 负端输入脚 CP10P I 比较器 10 正端输入脚 CP10N I 比较器 10 负端输入脚 OPA0P I 运放 0 正端输入脚 OPA0N I 运放 0 负端输入脚 OPA1P I 运放 1 正端输入脚 OPA1N I 运放 1 负端输入脚 OPA3P I 运放 3 正端输入脚 OPA3N I 运放 3 负端输入脚 OPA0O O 运放 0 输出脚 OPA1O O 运放 1 输出脚 OPA3O O 运放 3 输出脚 模拟比较器 运放放大器 模数转换器 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：1.8 共 22 页第 10 页 SC32F5632(64)说明书 士兰微电子 I/O 管脚属性 管脚描述 ADCA0~ADCA7 I ADC A 通道输入 ADCB0~ADCB7 I ADC B 通道输入 VREFHI I ADC 高参考电压 VREFLO I ADC 低参考电压 ERU0PDO O ERU0 的电平信号输出 ERU0GO O ERU0 的门控信号输出 ERU1PDO O ERU1 的电平信号输出 ERU1GO O ERU1 的门控信号输出 ERU2PDO O ERU2 的电平信号输出 ERU2GO O ERU2 的门控信号输出 EERU3PDO O ERU3 的电平信号输出 ERU3GO O ERU0 的门控信号输出 VDD P 电源电压 VSS P 地 VDDA P 模拟电源电压 VSSA P 模拟地 ERU 电源地 注：管脚类型这一列中，P 表示电源管脚，I/O 表示通用输入/输出脚，I 表示输入脚，O 表示输出脚。 管脚结构图 VDD VDD VSS 电源结构 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 地结构 版本号：1.8 共 22 页第 11 页 SC32F5632(64)说明书 士兰微电子 Digital input R/W Input Data Reg VDD ADMOD PU Analog input/Output DRE SRE SET Clear Toggle R/W Output Data Reg VDD PAD OD 0 1 Alternate function output FUNC[2:0] Alternate function 1 DIR 0 PD GPIO结构示意图 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：1.8 共 22 页第 12 页 SC32F5632(64)说明书 士兰微电子 极限参数 如果器件工作条件超过“极限参数” ，就可能会对器件造成永久性损坏。这些值仅为运行条件极限值，我们建议不要 使器件在该规范规定的范围以外运行。器件长时间工作在极限值条件下，其可靠性会受到影响。 电压特性 参数 符号 测试条件 最小值 典型值 最大值 电源电压 VDD -- -0.3 -- 6.0 内核电压 VCORE -- -0.3 -- 2.0 输入电压 VIN -- -0.3 -- VDD+0.5 最小值 典型值 最大值 单位 V 注：所有电压都以 VSS 为参考。 电流特性 参数 符号 测试条件 单位 流入 VDD 的总电流 IVDD -- -- -- 100 流出 VSS 的总电流 IVSS -- -- -- 100 管脚注入电流 IINJ VIN＞VDD 或 VIN＜VSS -4 -- 4 VO＞VDD 或 VO＜VSS -4 -- 4 -- -20 -- 20 -- -- 1 µA 最小值 典型值 最大值 单位 总注入电流 端口输入漏泄电流 ΣIINJ IIL 高阻输入电源或地 mA 热特性 参数 符号 测试条件 环境温度 TA -- -40 -- 105 存储温度 TSTG -- -55 -- 125 TJ -- -- -- 150 TSSOP-30-225-0.5 -- 68 -- SSOP-24-225-0.635 -- 130 -- LQFP-48-7*7-0.5 -- 78 -- LQFP-32-7*7-0.8 -- 89 -- -- -- -- 500 mW 最小值 典型值 最大值 单位 MCLK = RCH=16MHz 2.0 5.0 5.5 MCLK = RCH+PLL=64MHz 2.7 5.0 5.5 -- 48 64 结温 热阻 θJA 总功耗 PD °C °C /W 注：热阻和封装形式、PCB 板设计、产品工作环境风速、产品工作功率都有关系。 推荐工作条件 参数 工作电压 CPU 时钟频率 符号 VDD FCPU 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 测试条件 VDD=2.7~5.5V V MHz 版本号：1.8 共 22 页第 13 页 SC32F5632(64)说明书 士兰微电子 直流电气参数 除非特别指明，否则典型值是在 VDD=5.0V，TA=25°C 条件的测试结果，且都是抽样测试结果。 除非特别指明，否则最大值和最小值都是在常温下（TA=25°C）下的测试结果。 生产测试在常温下进行；高低温相关的参数都是抽样测试结果。 表 1：参数分级 参数等级 测试条件 P 生产中测试 C 抽样测试，3 个批次，每次至少 20 颗样品 T 抽样测试，1 个批次，至少 5 颗样品 D 仿真值，不在生产中测试 电流特性 测量电流特性时遵循下列条件： * 所有 IO 都设置成输出低电平，无负载。 * 除非特别指明，所有外设都关闭。 表 2：供电特性参数表 符号 等级 参数 RCH 提供系统时 T T IDD 测试条件 钟 CRYH 提供系统 工作电流 P 时钟，增益最小 RCH+PLL RCL 提供系统时 T 钟 最小值 典型值 最大值 MClk=16MHz VDD=5.0 -- 2.2 -- MClk=16MHz VDD=5.0 -- 3.5 -- MClk=48MHz VDD=5.0 -- 8 -- MClk=FRCL VDD=5.0 -- 170 -- 单位 mA µA 提示：某个时钟工作时，其它时钟源关闭。HSPLL 除外，因为它依赖 RCH 或 CRYH 输入。 RCH 提供系统时 T T IIDLE 钟 CRYH 提供系统 待机电流 P RCH+PLL RCL 提 供 系 统 T ISTOP P 时钟，增益最小 时钟 停机电流 MClk=16MHz VDD=5.0 -- 1.0 -- MClk=16MHz VDD=5.0 -- 2.2 -- MClk=48MHz VDD=5.0 -- 4.8 -- MClk=FRCL VDD=5.0 -- 150 -- µA VDD=5.0 -- 45 100 µA 最小值 典型值 最大值 单位 所有外设都关闭，仅 LDO 开启 mA 表 3：模块工作电流 参数 等级 符号 RCL 工作电流 T IRCL -- -- 1 -- µA RCH 工作电流 T IRCH -- -- 190 -- µA CRYH(1M)模块工作电流 T ICRYH 增益最小 -- 0.2 -- mA 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 测试条件 版本号：1.8 共 22 页第 14 页 SC32F5632(64)说明书 士兰微电子 参数 等级 符号 最小值 典型值 最大值 单位 T ICRYH 增益最小 -- 1.2 -- mA LVD 工作电流 T ILVD -- -- 15 -- µA LVR 工作电流 T ILVR -- -- 15 -- µA HSPLL 模块工作电流 T IPLL1 -- -- 1 -- mA ADC 工作电流 T IADC -- 4 -- mA OPA0/1/3 工作电流 T IOPA 开启，内部 1X 跟随 -- 1.5 -- mA CMP0/CMP10 工作电流 T ICMP0 -- -- 15 -- µA CRYH(16M) 模 块 工 作 电 流 测试条件 模块电流按 AD 最高时钟一直 转换测试 IO 特性 表 4：IO 特性参数表 参数 等级 符号 测试条件 最小值 典型值 最大值 单位 高电平输入电压 P VIH 所有 IO 0.7VDD -- VDD V 低电平输入电压 P VIL 所有 IO 0 -- 0.3VDD V 所有 IO DS=0 -- 4.7 -- 所有 IO DS=1 -- 11.2 -- 所有 IO DS=0 -- 7.7 -- 所有 IO DS=1 -- 15.0 -- VDD=5.0V 时的驱动情况 T 输出管脚拉电流 P T 输出管脚灌电流 P IOH VOH=0.9VDD IOL VOL=0.1VDD mA mA 内置上拉电阻 P Rpu VIN=0V 所有 IO -- 50 -- 内置下拉电阻 P Rdn VIN=VDD 所有 IO -- 50 -- T TPW (IO) 1.2 -- -- ms 最小值 典型值 最大值 单位 -- 1.8 -- V 0.05 -- 100 V/ms MVRSEL=0 1.45 1.5 1.55 MVRSEL=1 1.7 1.76 1.85 LVRS=00 -- 2.3 -- LVRS=01 -- 2.7 -- LVRS=10 -- 3.7 -- LVRS=11 -- 4.1 -- -- -- 40 -- 有效输入脉宽 nRST，5.0V K 提示：对应管脚输入信号最小脉冲宽度小于该参数时则可能无法检出。 系统监控与复位特性 表 5：系统监控与复位特性参数表 参数 等级 符号 POR 释放电压 D VPOR VDD 上升速率 T SVDD LDO 输出电压 P P T T VMVR VLVR P LVR 释放迟滞电压 T 杭州士兰微电子股份有限公司 http: //www.silan.com.cn -确保能够产生内部上电复位信 T 低压复位电压 测试条件 VHYS(LVR) 号 V V mV 版本号：1.8 共 22 页第 15 页 SC32F5632(64)说明书 士兰微电子 参数 LVD 检测电压 LVD 释放迟滞电压 等级 符号 测试条件 最小值 典型值 最大值 T LVDS = 000 -- 2.4 -- T LVDS = 001 -- 2.7 -- T LVDS = 010 -- 3.0 -- LVDS = 011 -- 3.3 -- LVDS = 100 -- 3.6 -- P LVDS = 101 -- 3.9 -- T LVDS = 110 -- 4.2 -- P LVDS = 111 -- 4.5 -- VDD≥3.0 -- 60 -- VDD
