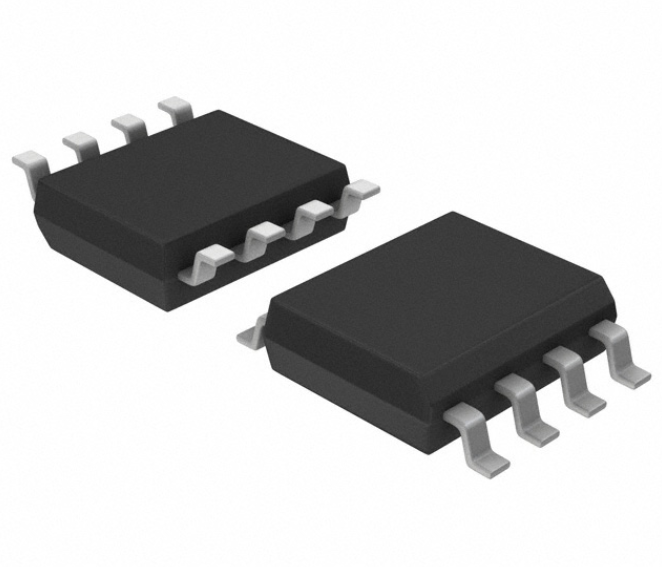

SDH8312TR

SDH8312 说明书 非隔离AC-DC控制器 描述 SDH8312 是用于开关电源的内置 650V 高压 MOSFET 的 AC-DC 控制 器。 SDH8312 内置高压启动以及自供电功能，可满足快速启动以及低待机功 耗的要求。具有自适应降频功能，可进一步优化轻载条件下的转换效率。具 有软启动功能，能够减小器件的应力，有效防止启动时电感饱和。SDH8312 内部还集成了各种异常状态的保护功能，包括：VDD 欠压保护，开环保护， 输出过载保护，输出短路保护，过温保护等。触发保护后，电路会不断自动 SOP-8-225-1.27 重启，直到系统正常工作为止。 主要特点  输出电压可调  高压启动  自适应降频  软启动  VDD 欠压保护  小家电  FB 开环保护  非隔离辅助电源  前沿消隐  输出过载保护  短路保护  过温保护 应用 产品规格分类 封装形式 打印 环保等级 包装 SOP-8-225-1.27 SDH8312 无卤 料管 产品名称 SDH8312 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：0.2 共8页 第1页 SDH8312 说明书 内部框图 极限参数 参 数 符 号 参 数 范 围 单位 高压输入(DRAIN对GND) VHV,MAX 650 V 供电电压(VDD对GND) VDD,MAX 30 V TJ 150 C 工作温度范围 Tamb -20~+85 C 贮存温度范围 TSTG -55~+150 C 工作结温 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：0.2 共8页 第2页 SDH8312 说明书 电气参数 (除非特别说明, VDD=12V；Tamb=25C) 参 数 符 号 测 试 条 件 最小值 典型值 最大值 单位 高压启动 充电电流 IHVC VDD=0V, VDRAIN=650V -- 2.5 -- mA 关断漏电流 IHVS VDD=18V, VDRAIN=650V -- 3 -- uA 工作电压 无开关状态下电流 IDD0 -- 0.2 -- mA 开关状态下电流 IDD1 -- 0.8 -- mA 保护状态下电流 IDDPRO -- 80 -- uA 高压恒流源关断阈值 VDDOFF 11.3 12.5 13.7 V 高压恒流源开启阈值 VDDON 9.1 10 10.9 V VDD欠压阈值 VDDSTOP 7.8 8.5 9.2 V VDDRESTART 5.9 6.5 7.1 V VDDCLAMP 20 22.5 25 V 最小关断时间 TMIN_OFF 12 14.5 17 us 最大开通时间 TMAX_ON -- 15 -- us VFB 2.45 2.5 2.55 V 过载保护电压 VFB_OLP -- 1.75 -- V 过载保护延时 Td_olp -- 150 -- ms 开环保护电压 VFB_OLD VDD重启阈值 VDD端箝位电压 FB反馈 基准电压 fs=37KHz 60 mV 峰值限流 峰值限制点 IPKLIM 0.4 0.5 0.6 A tLEB -- 300 -- ns Rdson -- 18 -- Ω 温保检测点 TSD -- 150 -- C 温保迟滞 THYS -- 20 -- C 前沿消隐时间 MOSFET 导通阻抗 过温保护 管脚排列图 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：0.2 共8页 第3页 SDH8312 说明书 管脚描述 管脚号 管脚名称 I/O 1，2 SOURCE G 功率MOSFET源极和控制电路的参考地 3 FB I 反馈脚，通过调整FB分压电阻设置不同的输出电压 4 VDD P 控制电路电源 5,6,7,8 DRAIN O 功率 MOSFET 漏极 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 管脚描述 版本号：0.2 共8页 第4页 SDH8312 说明书 功能描述 SDH8312 是用于开关电源的内置 650V 高压 MOSFET 的 AC-DC 控制器，内置高压启动以及自供电功能，可满足 快速启动以及低待机功耗的要求。具有自适应降频功能，可进一步优化轻载条件下的转换效率。具有软启动功能，能够 减小器件的应力，有效防止启动时电感饱和。SDH8312 内部还集成了各种异常状态的保护功能，包括：VDD 欠压保护， 开环保护，输出过载保护，输出短路保护，过温保护等。触发保护后，电路会不断自动重启，直到系统正常为止。 高压启动和自供电 SDH8312 内置高压启动电路。启动时，输入电压从 DRAIN 端通过内置高压启动恒流源，对 VDD 端外置电容进行 充电，充电电流为 2.5mA，使得 VDD 电压上升，当升至 12.5V 时，将高压启动恒流源关断，则 DRAIN 端对 VDD 端停 止充电，此时 VDD 电压开始下降；如果 VDD 电压降至 10V，则将高压启动恒流源重新打开，又由 DRAIN 端对 VDD 端 进行充电，使得 VDD 电压上升。若 VDD 电压在异常状态下降至 8.5V 时，驱动输出将关断，通过高压启动恒流源将 VDD 充电至 12.5V。若触发保护，例如过载保护，过温保护等，驱动输出将关断，芯片电流降至 80uA，高压启动恒流源关断， 待 VDD 电压降到 6.5V 以下，重新对 VDD 充电。 恒压控制 SDH8312 通过 FB 脚实现恒压控制，在每个开关周期的固定位置，FB 脚电压被采样，当采样电压小于内部基准 2.5V 时，高压 MOS 管开通，对电感进行储能，当电感峰值电流大于内部设定的峰值限流点时，高压 MOS 关断，电感通过 续流二极管 D1 放电，并通过整流二极管 D2 对 FB 端采样电容 C3 进行充电，即将输出电压反馈到 FB 脚上。假设 FB 分压电阻分别为 R1 和 R2，则 SDH8312 的输出电压表达式近似为： VOUT  2.5V  R1  R 2 R2 峰值电流调制 SDH8312 内部设定最大峰值限流点 500mA，随着负载减轻，每个开关周期的 MOS 关断时间逐渐变长，峰值限流点 随 MOS 关断时间变长而线性减小，有利于减小待机损耗，假设定峰值电流为 IPK，MOS 关断时间为 TOFF，则： I PK  500mA  4mA / us  (TOFF  14.5us) 软启动 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：0.2 共8页 第5页 SDH8312 说明书 在启动阶段，SDH8312 的最小关断时间逐渐缩短，依次为 58us，29us 各维持 128 个开关周期，最后稳定在 14.5us， 从而限制功率管 MOSFET 的 DRAIN 端最大峰值电流，使其逐步提高，从而大大减小器件的应力，防止电感饱和。 前沿消隐 由于 SDH8312 的 DRAIN 端存在寄生电容，这会导致功率管 MOSFET 在开通的瞬间存在较大的峰值电流，如果采 样到该信号，电路就会进入过流保护状态。为了防止这个误触发，SDH8312 设置在功率管 MOSFET 开通一段消隐时间 300ns 后再进行采样。 输出过载保护 SDH8312 检测到 FB 电压低于 1.75V，并持续 212 个开关周期，就触发输出过载保护，使得 VDD 电压下降，降至 VDD 重启阈值 6.5V 后使电路重启。 短路保护 SDH8312 逐周期检测功率管电流，当软启动结束后，检测到功率管电流大于 0.8A 时，将触发输出短路保护，VDD 电压降至重启阈值 6.5V 后使电路重启。 过热保护 SDH8312 检测到温度达到过温保护点 150°C 时关断开关，当检测到温度下降了 20°C 时重新打开开关。 典型应用电路图 注：以上线路及参数仅供参考，实际的应用电路请在充分的实测基础上设定参数。 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：0.2 共8页 第6页 SDH8312 说明书 封装外形图 单位: mm SOP-8-225-1.27 MILLIMETER SYMBOL D A2 A A c NOM MAX 1.55 1.75 0.25 L A1 MIN 1.35 A1 0.05 0.15 0.25 A2 1.25 -- 1.65 b 0.32 0.42 0.52 c 0.15 0.2 0.26 D 4.70 4.90 5.30 E 5.60 6.00 6.40 E1 3.60 3.90 4.20 e E1 L b 1.27BSC E 0.30 __ 1.27 e 注意！ 静电敏感器件 操作 ESDS 产品应采取 防护措施 MOS电路操作注意事项： 静电在很多地方都会产生，采取下面的预防措施，可以有效防止 MOS 电路由于受静电放电影响而引起的损坏：  操作人员要通过防静电腕带接地。  设备外壳必须接地。  装配过程中使用的工具必须接地。  必须采用导体包装或抗静电材料包装或运输。 声明：  士兰保留说明书的更改权，恕不另行通知！客户在下单前应获取最新版本资料，并验证相关信息是否完整和最 新。  任何半导体产品特定条件下都有一定的失效或发生故障的可能，买方有责任在使用 Silan 产品进行系统设计和整 机制造时遵守安全标准并采取安全措施，以避免潜在失败风险可能造成人身伤害或财产损失情况的发生！  产品提升永无止境，我公司将竭诚为客户提供更优秀的产品！ 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：0.2 共8页 第7页 SDH8312 说明书 产品名称： SDH8312 文档类型： 说明书 版 权： 杭州士兰微电子股份有限公司 公司主页： http: //www.silan.com.cn 版 本： 0.2 修改记录： 1. 版 修改极限参数和管脚描述 本： 0.1 修改记录： 1. 初稿 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 版本号：0.2 共8页 第8页
