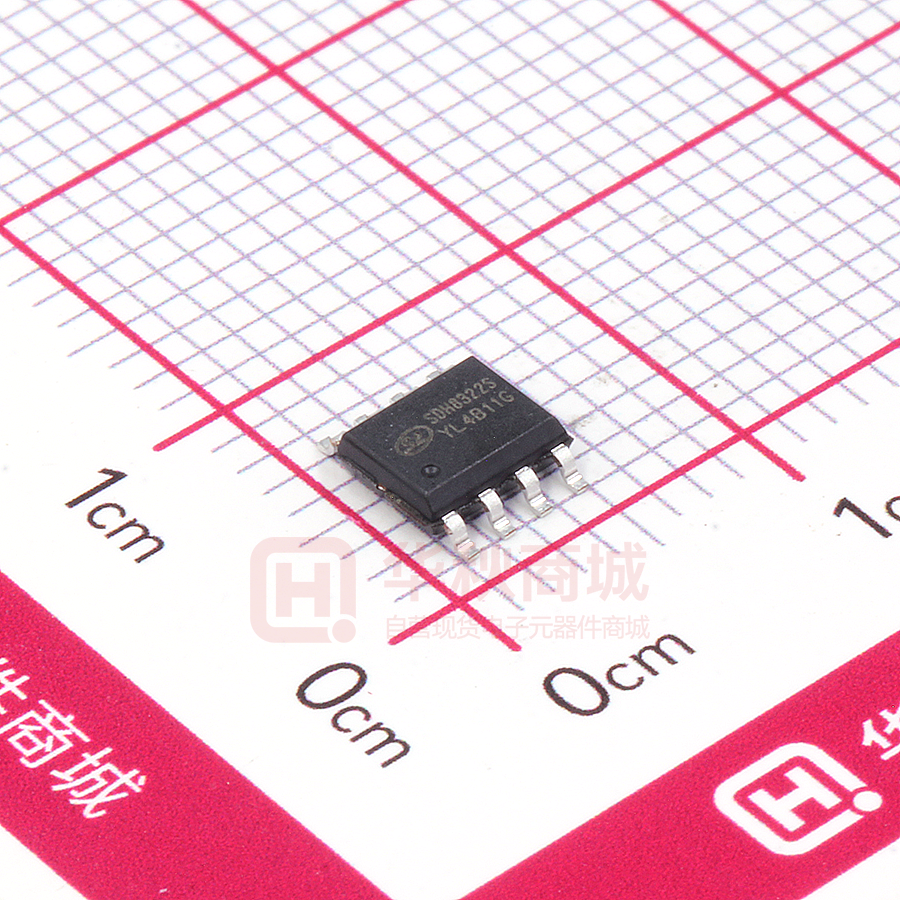

SDH8322STR

SDH8322S 说明书 电流模式PWM控制器 1.描述 SDH8322S 是用于开关电源的内置高压 MOSFET 的电流模式 PWM 控 制器。 SDH8322S 内置高压启动电路。在轻载下会进入打嗝模式，从而有效 地降低系统的待机功耗。具有降频功能，进一步优化轻载条件下的转换效率。 具有软启动功能，能够减小器件的应力，防止变压器饱和。SDH8322S 内 部还集成了各种异常状态的保护功能，包括：VDD 欠压保护，VDD 过压保 护，前沿消隐，过流保护，过温保护等。触发保护后，电路会不断自动重启， SOP-8-225-1.27 直到系统正常为止。 2.主要特点  12V，15V，18V 输出电压三档可调  高压启动  轻载打嗝  降频  软启动  离线式开关电源  VDD 欠压保护  非隔离升压降压转换器  VDD 过压保护  小家电  前沿消隐  过流保护  过温保护 3.应用 4.产品规格分类 封装类型 打印名称 环保等级 包装方式 SDH8322S SOP-8-225-1.27 SDH8322S 无卤 料管 SDH8322STR SOP-8-225-1.27 SDH8322S 无卤 编带 产品名称 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 2021.11.24 共5页 第1页 SDH8322S 说明书 5. 内部框图 5 7 8 DRAIN DRAIN DRAIN DRAIN VDD 6 高压启动 恒流源 - 4 VDD欠压保护 + 16.5V 8.8V 保护控制 电路 + 降频电路 VDD过压保护 - 26V 过温保护 电路 振荡器 逻辑控制 电路 - 0.576V OCP + 驱动电路 - 软启动 电路 + - 前沿消隐 电路 PWM + EA 2V VDD分压 VSET 3 1 SOURCE SOURCE 2 6.管脚排列图 SOURCE 1 VSET 3 VDD 4 杭州士兰微电子股份有限公司 http: //www.silan.com.cn SDH8322S SOURCE 2 8 DRAIN 7 DRAIN 6 DRAIN 5 DRAIN 2021.11.24 共5页 第2页 SDH8322S 说明书 7.典型应用电路图 D2 AC IN EMI FILTER 5 DRAIN VDD 4 6 DRAIN VSET 3 7 DRAIN SOURCE 2 8 DRAIN SOURCE 1 C4 L1 C1 D1 C2 C3 VOUT C3 VOUT C3 VOUT 12V输出时应用线路图 D2 AC IN EMI FILTER 5 DRAIN VDD 4 6 DRAIN VSET 3 7 DRAIN SOURCE 2 8 DRAIN SOURCE 1 C4 R1 L1 C1 D1 C2 15V输出时应用线路 D2 AC IN EMI FILTER 5 DRAIN VDD 4 6 DRAIN VSET 3 7 DRAIN SOURCE 2 8 DRAIN SOURCE 1 C4 L1 C1 D1 C2 18V输出时应用线路图 注：以上线路及参数仅供参考，实际的应用电路请在充分的实测基础上设定参数。 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 2021.11.24 共5页 第3页 SDH8322S 说明书 8.封装外形图 SOP-8-225-1.27 单位：mm D A A2 MILLIMETER L A1 E1 0.25 c SYMBOL MIN NOM MAX A 1.35 1.55 1.75 A1 0.05 0.25 A2 1.25 0.15 __ b 0.32 0.42 0.52 c 0.15 0.20 0.26 D 4.70 4.90 5.30 E 5.60 6.00 6.40 E1 3.60 3.90 4.20 E e L b 1.65 0.30 1.27BSC __ 1.27 e 注意！ 静电敏感器件 操作 ESDS 产品应采取 防护措施 MOS电路操作注意事项： 静电在很多地方都会产生，采取下面的预防措施，可以有效防止 MOS 电路由于受静电放电影响而引起的损坏：  操作人员要通过防静电腕带接地。  设备外壳必须接地。  装配过程中使用的工具必须接地。  必须采用导体包装或抗静电材料包装或运输。 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 2021.11.24 共5页 第4页 SDH8322S 说明书 重要注意事项： 1. 士兰保留说明书的更改权，恕不另行通知。 2. 客户在下单前应获取我司最新版本资料，并验证相关信息是否最新和完整。产品应用前请仔细阅读说明书，包 括其中的电路操作注意事项。 3. 我司产品属于消费类电子产品或其他民用类电子产品。 4. 在应用我司产品时请不要超过产品的最大额定值，否则会影响整机的可靠性。任何半导体产品特定条件下都有 一定的失效或发生故障的可能，买方有责任在使用我司产品进行系统设计、试样和整机制造时遵守安全标准并 采取安全措施，以避免潜在失败风险可能造成人身伤害或财产损失情况的发生。 5. 购买产品时请认清我司商标，如有疑问请与本公司联系。 6. 产品提升永无止境，我公司将竭诚为客户提供更优秀的产品！ 7. 我司网站 http: //www.silan.com.cn 杭州士兰微电子股份有限公司 http: //www.silan.com.cn 2021.11.24 共5页 第5页
