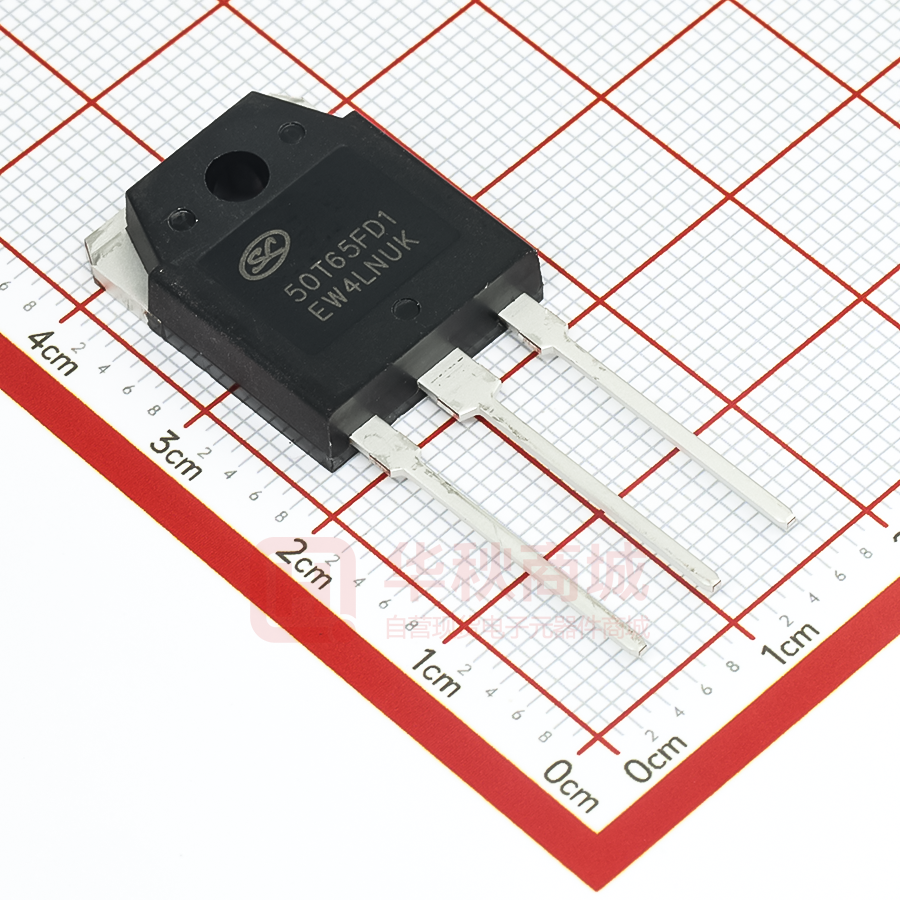

SGT50T65FD1PN/P7 说明书
士兰微电子
50A、650V绝缘栅双极型晶体管
描述
C
2
SGT50T65FD1PN/P7 绝缘栅双极型晶体管采用士兰微电子最新的第
1
四代场截止(Field Stop IV)工艺制作,具有较低的导通损耗和开关损耗,
G
该产品可应用于电焊机、UPS,SMPS 以及 PFC 等领域。
3
特点
E
50A,650V,VCE(sat)(典型值)=2.0V@IC=50A
低导通损耗
快开关速度
高输入阻抗
12
3
12
3
TO-3P
TO-247-3L
命名规则
SGT 50 T 65 F D X 1 PN
士兰IGBT系列
封装形式,如
PN : TO-3P
电流规格,如:
70表示70A等
1,2,3… : 版本号
N : N沟平面栅
NE : N沟平面栅带ESD
T : Field Stop 3和4
U : Field Stop 4+
V : Field Stop 5
W: Field Stop 6
X : Field Stop 7
空: 标准二极管(Standard
M : 标准二极管、全电流规格(Standard Full
R : 快速二极管(Rapid
B : 快速二极管、全电流规格(Rapid Full
S : 超软二极管、全电流规格(Soft Full
D : 合封二极管
R : 集成二极管(RC IGBT)
电压规格 ,如:
65表示650V
120表示1200V等
L : 超低饱和压降,频率2KHz以下
Q : 低饱和压降,频率2~20KHz
S : 标准器件,频率20~30KHz
F : 高速器件,频率30~100KHz
UF : 超高速器件,频率100KHz以上
产品规格分类
产 品 名 称
封装形式
打印名称
环保等级
包装
SGT50T65FD1PN
TO-3P
50T65FD1
无铅
料管
SGT50T65FD1P7
TO-247-3L
50T65FD1
无铅
料管
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
版本号:1.2
共9页 第1页
SGT50T65FD1PN/P7 说明书
士兰微电子
极限参数(除非特殊说明,TC=25C)
参
数
符 号
参数范围
单位
集电极-射极电压
VCE
650
V
栅极-射极电压
VGE
±20
V
瞬态栅极-射极电压
VGEM
±30
V
TC=25C
集电极电流
TC=100C
集电极脉冲电流
100
IC
50
A
ICM
150
A
二极管电流
IF
25
A
耗散功率(TC=25C)
PD
235
W
工作结温范围
TJ
-55~+150
C
贮存温度范围
Tstg
-55~+150
C
参数范围
单位
热阻特性
参
数
符
号
芯片对管壳热阻(IGBT)
RθJC
0.53
C/W
芯片对管壳热阻(FRD)
RθJC
1.48
C/W
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
版本号:1.2
共9页 第2页
SGT50T65FD1PN/P7 说明书
士兰微电子
IGBT 电性参数(除非特殊说明,TC=25C)
参
数
集射击穿电压
符 号
测试条件
最小值
典型值
最大值
单位
BVCE
VGE=0V, IC=250uA
650
--
--
V
集射漏电流
ICES
VCE=600V, VGE=0V
--
--
200
uA
栅射漏电流
IGES
VGE=20V, VCE=0V
--
--
±400
nA
4.0
5.0
6.5
V
IC=50A,VGE=15V,TC=25C
--
2
IC=50A,VGE=15V,TC=125C
--
2.2
--
栅极开启电压
VGE(th)
饱和压降
VCE(sat)
IC=250uA, VCE=VGE
V
输入电容
Cies
VCE=30V
--
4500
--
输出电容
Coes
VGE=0V
--
100
--
反向传输电容
Cres
f=1MHz
--
42
--
开启延迟时间
Td(on)
--
45
--
开启上升时间
Tr
--
145
---
VCE=400V
关断延迟时间
Td(off)
IC=50A
--
125
关断下降时间
Tf
Rg=10Ω
--
130
--
--
2.8
--
--
1.0
---
导通损耗
关断损耗
Eon
VGE=15V
Eoff
感性负载
开关损耗
Est
--
3.8
栅电荷
Qg
--
148
--
发射极栅电荷
Qge
--
46
--
集电极栅电荷
Qgc
--
44
--
最小值
典型值
最大值
IF=25A, TC=25C
--
1.95
--
IF=25A, TC=125C
--
1.7
--
VCE = 400V, IC=50A, VGE = 15V
V
pF
ns
mJ
nC
FRD 电性参数(除非特殊说明,TC=25C)
参 数
二极管正向压降
符 号
VFM
测试条件
单位
V
二极管反向恢复时间
Trr
IEC=25A, dIEC/dt=200A/μs
--
33
--
ns
二极管反向恢复电荷
Qrr
IEC=25A, dIEC/dt=200A/μs
--
65
--
nC
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
版本号:1.2
共9页 第3页
SGT50T65FD1PN/P7 说明书
士兰微电子
典型特性曲线
图2. 典型输出特性
图1. 典型输出特性
100
100
共射极
TC=25°C
VGE=9V
VGE=11V
VGE=13V
VGE=15V
VGE=17V
80
集电极电流– IC(A)
80
集电极电流 – IC(A)
共射极
TC=125°C
VGE=9V
VGE=11V
VGE=13V
VGE=15V
VGE=17V
60
40
60
40
20
20
0
0
0
1.5
3.0
4.5
0
6.0
1.5
图3. 典型饱和电压特性
6.0
图4. 传输特性
50
100
共发射极
VGE=10V
共射极
VGE=15V
40
TC=25°C
集电极电流 – IC(A)
80
集电极电流 – IC(A)
4.5
集电极-发射极电压 – VCE(V)
集电极-发射极电压– VCE(V)
TC=125°C
60
40
30
TC=125°C
TC=25°C
20
10
20
0
0
0
1
2
3
4
5
0
6
集电极-发射极电压– VCE(V)
5
15
10
栅极-发射极电压 – VGE(V)
图5. 饱和电压 vs. VGE
图6. 饱和电压 vs. VGE
15
15
共射极
TC=25°C
集电极-发射极电压 – VCE(V)
集电极-发射极电压 – VCE(V)
3.0
10
50A
100A
IC=25A
5
0
共射极
TC=125°C
10
50A
100A
IC=25A
5
0
4
8
12
16
栅极-发射极电压 – VGE(V)
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
20
4
8
12
16
20
栅极-发射极电压 – VGE(V)
版本号:1.2
共9页 第4页
SGT50T65FD1PN/P7 说明书
士兰微电子
典型特性曲线(续)
图7. 饱和压降 vs. 温度
图8. 电容特性
6000
共射极
VGE=15V
3.5
5000
IC=100A
3.0
IC=50A
2.5
2.0
Cies
3000
2000
IC=25A
1.5
1000
1.0
25
Coes
Cres
0
50
100
75
125
1
壳温 – TC(°C)
100
图10. 导通特性 vs. 栅极电阻
图9. 栅极电荷特性
1000
共射极
VCC=400V, VGE=15V,
IC=50A,TC=25°C
共射极
TC=25°C
12
开关时间 [ns]
栅极-发射极电压 - VGE(V)
10
集电极-发射极电压 – VCE(V)
15
9
6
3
tr
100
td(on)
VCC=100V
VCC=200V
VCC=300V
0
10
0
100
50
150
0
10
20
30
40
50
栅极电阻 - RG(Ω)
栅极电荷量 – QG(nC)
图12. 开关损耗 vs. 栅极电阻
图11. 关断特性 vs. 栅极电阻
10000
10000
共射极
VCC=400V, VGE=15V,
IC=50A,TC=25°C
共射极
VCC=400V, VGE=15V
IC=50A,TC=25°C
开关损耗 [mJ]
开关时间 [ns]
共射极
VGE=0V
f=1MHz
TC=25°C
4000
电容 (pF)
集电极-发射极电压 - VCE(V)
4.0
1000
td(off)
tf
100
Eon
Eoff
1000
10
0
10
20
30
栅极电阻 - RG(Ω)
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
40
50
0
10
20
30
40
50
栅极电阻 - RG(Ω)
版本号:1.2
共9页 第5页
SGT50T65FD1PN/P7 说明书
士兰微电子
典型特性曲线(续)
图13. 导通特性 vs. 集电极电流
图14. 关断特性 vs. 集电极电流
1000
1000
共射极
VCC=400V, VGE=15V,
RG=10Ω,TC=25°C
开关时间 [ns]
tr
100
开关时间 [ns]
共射极
VCC=400V, VGE=15V,
RG=10Ω,TC=25°C
td(on)
td(off)
100
tf
10
10
1
20
0
40
60
20
0
80
集电极电流 - IC(A)
40
60
80
集电极电流 - IC(A)
图15. 开关损耗 vs. 集电极电流
图16. 正向特性
10000
100
共射极
VCC=400V, VGE=15V,
RG=10Ω,TC=25°C
正向电流- IFM(A)
开关损耗 [µJ]
Eon
1000
Eoff
100
TC=125°C
TC=25°C
10
1
20
0
40
60
80
0
集电极电流 - IC(A)
1.0
1.5
2.0
2.5
3.0
正向电压 - VFM(V)
图 17. 反向恢复时间VS.正向电流
图 18. 反向恢复电荷VS.正向电流
40
70
di/dt=100A/us
反向恢复电荷 - Qrr(nC)
反向恢复时间 - Trr(ns)
0.5
35
di/dt=200A/us
30
25
60
di/dt=200A/us
50
40
di/dt=100A/us
30
20
0
20
40
正向电流 - IF(A)
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
60
0
20
40
60
正向电流 - IF(A)
版本号:1.2
共9页 第6页
SGT50T65FD1PN/P7 说明书
士兰微电子
典型特性曲线(续)
图18. 最大安全工作区域
集电极电流 - ID(A)
102
100µs
101
1ms
10ms
DC
100
注:
1.最大结温值:150°C
2.参考温度最大值:25°C
10-1
100
101
102
103
集电极-发射极电压 – VCE(V)
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
版本号:1.2
共9页 第7页
SGT50T65FD1PN/P7 说明书
士兰微电子
封装外形图
TO-3P
单位:mm
D
A
c1
L
L1
L2
F2
A1
b1
b
b2
4.4
\
5.2
C1
1.2
\
1.8
A1
1.2
\
2
b
b1
0.7
1.3
2.7
1
3
b2
1.7
2.3
D
15
2
15.5
C
0.4
0.6
0.8
F2
8.5
\
10
16
5.45typ
e
e
3.3
L1
22.6
\
23.6
L
39
\
41.5
L2
19.5
\
21
c
TO-247-3L
单位:mm
Q
E
A
A2
L1
D
E2
E3
SYMBOL
A
A1
A2
b
b2
b4
c
D
E
E2
E3
e
L
L1
NOM
MAX
4.80
5.00
5.20
2.21
2.41
2.59
1.85
1.11
2.00
2.15
1.36
2.21
3.21
1.91
2.91
0.51
0.75
20.80
21.00
21.30
15.50
15.80
16.10
4.40
5.00
5.20
2.30
2.50
2.70
5.44 BSC
19.72
19.92
5.60
5.80
20.22
4.30
6.00
L
Q
MIN
b2
b
b4
e
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
C
A1
版本号:1.2
共9页 第8页
士兰微电子
SGT50T65FD1PN/P7 说明书
声明:
士兰保留说明书的更改权,恕不另行通知!客户在下单前应获取最新版本资料,并验证相关信息是否完整和最
新。
任何半导体产品特定条件下都有一定的失效或发生故障的可能,买方有责任在使用 Silan 产品进行系统设计和整
机制造时遵守安全标准并采取安全措施,以避免潜在失败风险可能造成人身伤害或财产损失情况的发生!
产品提升永无止境,我公司将竭诚为客户提供更优秀的产品!
产品名称:
SGT50T65FD1PN/P7
文档类型:
说明书
版
权:
杭州士兰微电子股份有限公司
公司主页:
http: //www.silan.com.cn
版
本:
1.2
修改记录:
1.
增加 TO-247-3L
2.
二极管电流改为 25A
版
本:
1.1
修改记录:
1.
增加 Transient
2.
更新封装外形图
版
本:
1.0
修改记录:
1.
正式版本发布
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
版本号:1.2
共9页 第9页
