SVF12N65T/F 说明书
12A、650V N沟道增强型场效应管
描述
2
SVF12N65T/F N沟道增强型高压功率MOS场效应晶体管采
用士兰微电子的F-CellTM平面高压VDMOS 工艺技术制造。先进
1
的工艺及条状的原胞设计结构使得该产品具有较低的导通电阻、
优越的开关性能及很高的雪崩击穿耐量。
3
该产品可广泛应用于 AC-DC 开关电源,DC-DC 电源转换
1.栅极 2.漏极 3.源极
器,高压 H 桥 PWM 马达驱动。
特点
∗
12A,650V,RDS(on)(典型值)=0.68Ω@VGS=10V
∗
低栅极电荷量
∗
低反向传输电容
∗
开关速度快
∗
提升了 dv/dt 能力
12
1
23

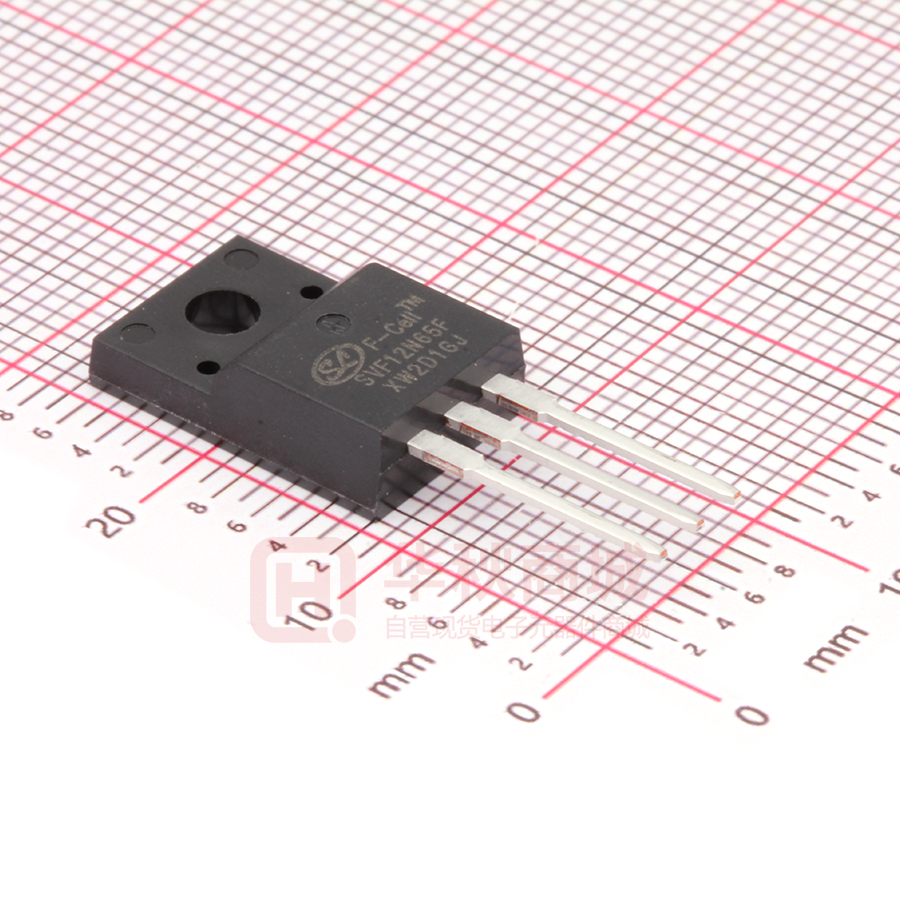

TO-220F-3L
3
TO-220-3L
命名规则
产品规格分类
产 品 名 称
封装形式
打印名称
材料
包装形式
SVF12N65T
TO-220-3L
SVF12N65T
无铅
料管
SVF12N65F
TO-220F-3L
SVF12N65F
无铅
料管
杭州士兰微电子股份有限公司
Http://www.silan.com.cn
版本号:1.2
2011.12.27
共8页 第1页
SVF12N65T/F 说明书
极限参数(除非特殊说明,TC=25°C)
参 数 名 称
符号
参数范围
SVF12N65T
单位
SVF12N65F
漏源电压
VDS
650
V
栅源电压
VGS
±30
V
TC=25°C
漏极电流
12
ID
TC=100°C
漏极脉冲电流
IDM
耗散功率(TC=25°C)
48
PD
- 大于 25°C 每摄氏度减少
单脉冲雪崩能量(注 1)
A
9
A
225
51
W
1.8
0.41
W/°C
EAS
786
mJ
工作结温范围
TJ
-55~+150
°C
贮存温度范围
Tstg
-55~+150
°C
热阻特性
参 数 名 称
符 号
参数范围
SVF12N65T
SVF12N65F
单位
芯片对管壳热阻
RθJC
0.56
2.44
°C/W
芯片对环境的热阻
RθJA
62.5
120
°C/W
电性参数(除非特殊说明,TC=25°C)
参 数 名 称
符号
测试条件
最小值
典型值
最大值
单位
BVDSS
VGS=0V,ID=250µA
650
--
--
V
漏源漏电流
IDSS
VDS=650V,VGS=0V
--
--
1.0
µA
栅源漏电流
IGSS
VGS=±30V,VDS=0V
--
--
±100
nA
栅极开启电压
VGS(th)
VGS=VDS,ID=250µA
2.0
--
4.0
V
导通电阻
RDS(on)
VGS=10V,ID=6.0A
--
0.68
0.8
Ω
输入电容
Ciss
--
1476
--
输出电容
Coss
--
152
--
反向传输电容
Crss
--
4.5
--
开启延迟时间
td(on)
VDD=325V,ID=12A,
--
37.67
--
开启上升时间
tr
RG=25Ω
--
61.67
--
关断延迟时间
td(off)
--
80.33
--
关断下降时间
tf
--
46.67
--
漏源击穿电压
B
VDS=25V,VGS=0V,
f=1.0MHz
(注 2,3)
栅极电荷量
Qg
VDS=520V,ID=12A,
--
24.15
--
栅极-源极电荷量
Qgs
VGS=10V
--
7.86
--
栅极-漏极电荷量
Qgd
--
7.47
--
杭州士兰微电子股份有限公司
Http://www.silan.com.cn
(注 2,3)
版本号:1.2
pF
ns
nC
2011.12.27
共8页 第2页
SVF12N65T/F 说明书
源-漏二极管特性参数
参 数 名 称
符号
测试条件
最小值
典型值
最大值
单位
源极电流
IS
MOS 管中源极、漏极构成的
--
--
12
源极脉冲电流
ISM
反偏 P-N 结
--
--
48
源-漏二极管压降
VSD
IS=12A,VGS=0V
--
--
1.4
V
反向恢复时间
Trr
IS=12A,VGS=0V,
--
450
--
ns
反向恢复电荷
Qrr
dIF/dt=100A/µS (注 2)
--
4.2
--
µC
A
注:
1.
L=30mH,IAS=6.66A,VDD=140V,RG=25Ω,开始温度 TJ=25°C;
2.
脉冲测试: 脉冲宽度≤300μs,占空比≤2%;
3.
基本上不受工作温度的影响。
杭州士兰微电子股份有限公司
Http://www.silan.com.cn
版本号:1.2
2011.12.27
共8页 第3页
SVF12N65T/F 说明书
典型特性曲线
杭州士兰微电子股份有限公司
Http://www.silan.com.cn
版本号:1.2
2011.12.27
共8页 第4页
SVF12N65T/F 说明书
典型特性曲线(续)
图8. 导通电阻vs.温度特性
漏源导通电阻(标准化) – RDS(ON)(Ω)
漏源击穿电压(标准化)– BVDSS(V)
图7. 击穿电压vs.温度特性
1.2
1.1
1.0
0.9
注:
1. VGS=0V
2. ID=250µA
0.8
-100
-50
0
50
150
100
3.0
2.5
2.0
1.5
1.0
注:
1. VGS=10V
2. ID=6.0A
0.5
0.0
-100
200
结温 – TJ(°C)
-50
0
50
150
100
结温 – TJ(°C)
图9-1. 最大安全工作区域(SVF12N65T)
图9-2. 最大安全工作区域(SVF12N65F)
102
102
100µs
101
10ms
漏电流 - ID(A)
漏电流 - ID(A)
100µs
1ms
101
DC
0
10
此区域工作受限于RDS(ON)
10-1
10-2
200
100
101
10ms
10
102
103
漏源电压 - VDS(V)
DC
0
此区域工作受限于RDS(ON)
10-1
注:
1.TC=25°C
2.Tj=150°C
3.单个脉冲
1ms
10-2
100
注:
1.TC=25°C
2.Tj=150°C
3.单个脉冲
101
102
103
漏源电压 - VDS(V)
图10. 最大漏电流vs. 壳温
12
漏电流 - ID(A)
9
6
3
0
25
50
75
100
125
150
壳温 – TC(°C)
杭州士兰微电子股份有限公司
Http://www.silan.com.cn
版本号:1.2
2011.12.27
共8页 第5页
SVF12N65T/F 说明书
典型测试电路
栅极电荷量测试电路及波形图
VGS
与待测器件
参数一致
50KΩ
VDS
200nF
12V
Qg
10V
300nF
Qgs
Qgd
VGS
待测器件
3mA
电荷量
开关时间测试电路及波形图
RL
VDS
VDS
90%
VGS
VDD
RG
待测器件
10%
VGS
10V
td(on)
tr
ton
td(off)
tf
toff
EAS测试电路及波形图
EAS =
L
VDS
BVDSS
1
2
2 LIAS BVDSS - VDD
BVDSS
ID
IAS
RG
待测器件
10V
tp
ID(t)
VDD
VDS(t)
VDD
Time
tp
杭州士兰微电子股份有限公司
Http://www.silan.com.cn
版本号:1.2
2011.12.27
共8页 第6页
SVF12N65T/F 说明书
封装外形图
单位: mm
TO-220-3L
单位: mm
4.72±0.30
10.03±0.30
Φ3.20±0.20
2.55±0.25
15.80±0.50
15.75±0.50
6.70±0.30
3.30±0.25
TO-220F-3L
2.80±0.30
9.80±0.50
1.47MAX
0.80±0.15
0.50±0.15
2.54 TYPE
杭州士兰微电子股份有限公司
Http://www.silan.com.cn
版本号:1.2
2011.12.27
共8页 第7页
SVF12N65T/F 说明书
声明:
•
•
•
士兰保留说明书的更改权,恕不另行通知!客户在下单前应获取最新版本资料,并验证相关信息是否完
整和最新。
任何半导体产品特定条件下都有一定的失效或发生故障的可能,买方有责任在使用 Silan 产品进行系统
设计和整机制造时遵守安全标准并采取安全措施,以避免潜在失败风险可能造成人身伤害或财产损失情
况的发生!
产品提升永无止境,我公司将竭诚为客户提供更优秀的产品!
附:
修改记录:
日 期
版本号
描
2011.01.04
1.0
原版
2011.09.01
1.1
修改“封装外形图”
2011.12.27
1.2
修改“电性参数”、电容特性曲线
杭州士兰微电子股份有限公司
Http://www.silan.com.cn
述
页码
版本号:1.2
2011.12.27
共8页 第8页
