SVF7N65T/F/S 说明书
7A、650V N沟道增强型场效应管
描述
SVF7N65T/F/S N 沟道增强型高压功率 MOS 场效应晶体管采用士
兰微电子 F-CellTM 平面高压 VDMOS 工艺技术制造。先进的工艺及元胞
结构使得该产品具有较低的导通电阻、优越的开关性能及很高的雪崩击
穿耐量。
该产品可广泛应用于 AC-DC 开关电源,DC-DC 电源转换器,高压
H 桥 PWM 马达驱动。
特点
7A,650V,RDS(on)(典型值)=1.1@VGS=10V
低栅极电荷量
低反向传输电容
开关速度快
提升了 dv/dt 能力
产品规格分类
产 品 名 称
封装形式
打印名称
环保等级
包装

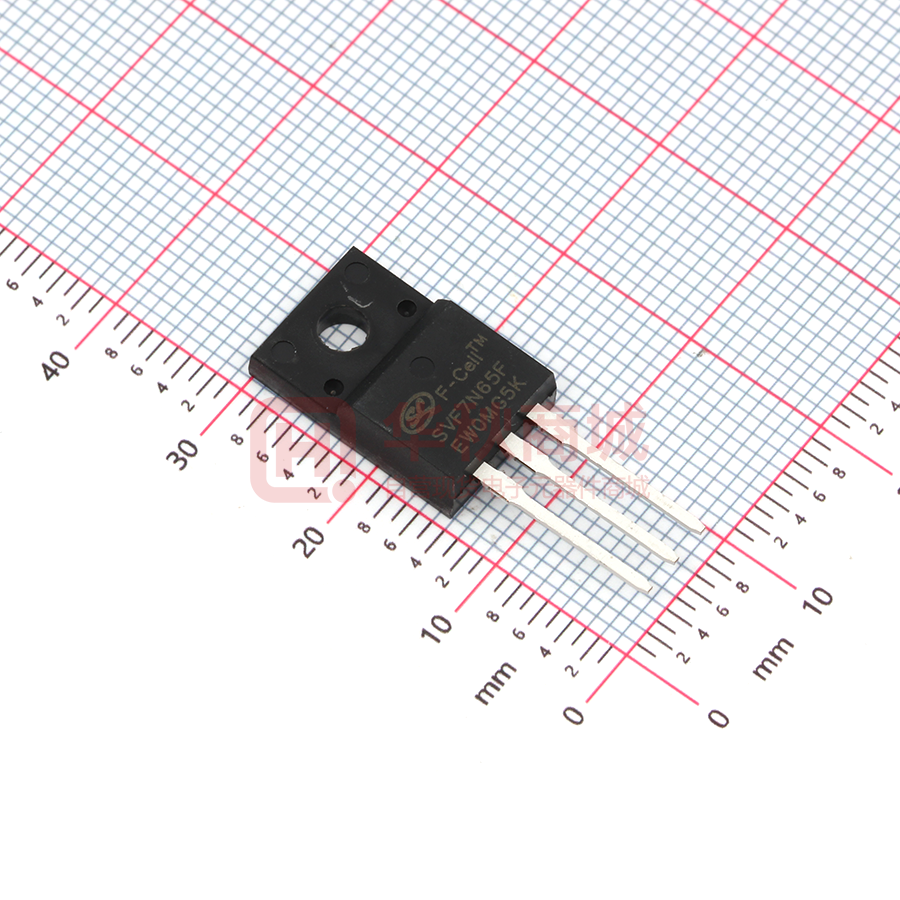

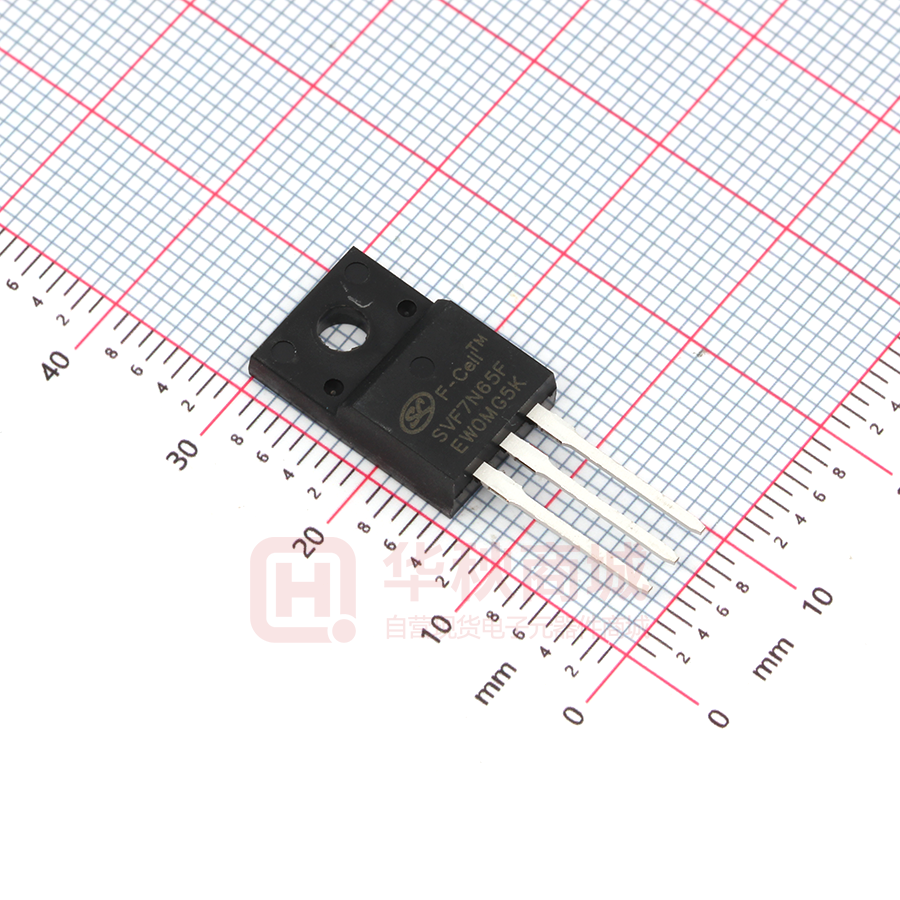

SVF7N65F
TO-220F-3L
SVF7N65F
无铅
料管
SVF7N65S
TO-263-2L
SVF7N65S
无卤
料管
SVF7N65STR
TO-263-2L
SVF7N65S
无卤
编带
SVF7N65T
TO-220-3L
SVF7N65T
无铅
料管
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
版本号:2.8
共 10 页 第 1 页
SVF7N65T/F/S 说明书
极限参数(除非特殊说明,TC=25C)
参
数
参数范围
符 号
SVF7N65T
单位
SVF7N65F
SVF7N65S
漏源电压
VDS
650
V
栅源电压
VGS
±30
V
TC = 25C
漏极电流
7.0
ID
TC = 100C
漏极脉冲电流
IDM
耗散功率(TC=25C)
PD
- 大于 25C 每摄氏度减少
单脉冲雪崩能量(注 1)
A
4.4
28.0
A
145
46
120
W
1.16
0.37
0.96
W/C
EAS
435
mJ
工作结温范围
TJ
-55~+150
C
贮存温度范围
Tstg
-55~+150
C
热阻特性
参
数
符
参数范围
号
单位
SVF7N65T
SVF7N65F
SVF7N65S
芯片对管壳热阻
RθJC
0.86
2.7
1.04
C/W
芯片对环境的热阻
RθJA
62.5
62.5
62.5
C/W
电性参数(除非特殊说明,TC=25C)
参
数
漏源击穿电压
符 号
测试条件
最小值
典型值
最大值
单位
BVDSS
VGS=0V, ID=250µA
650
--
--
V
IDSS
VDS=650V,VGS=0V
--
--
1.0
µA
IGSS
VGS=±30V,VDS=0V
--
--
±100
nA
栅极开启电压
VGS(th)
VGS= VDS,ID=250µA
2.0
--
4.0
V
导通电阻
RDS(on)
VGS=10V,ID=3.5A
--
1.1
1.4
输入电容
Ciss
--
789
--
输出电容
Coss
--
98
--
反向传输电容
Crss
--
9.0
--
开启延迟时间
td(on)
--
15.0
--
--
32.0
--
--
51.0
--
--
32.5
--
--
21.2
--
--
4.53
--
--
10.2
--
漏源漏电流
栅源漏电流
开启上升时间
tr
关断延迟时间
td(off)
关断下降时间
tf
栅极电荷量
Qg
栅极-源极电荷量
Qgs
栅极-漏极电荷量
Qgd
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
VDS=25V,VGS=0V,f=1.0MHz
VDD=325V,RG=25Ω,ID=7.0A
(注 2,3)
VDS=520V,ID=7.0A,VGS=10V
(注 2,3)
pF
ns
nC
版本号:2.8
共 10 页 第 2 页
SVF7N65T/F/S 说明书
源-漏二极管特性参数
参
数
符号
测试条件
最小值
典型值
最大值
单位
源极电流
IS
MOS 管中源极、漏极构成的反偏 P-N
--
--
7.0
源极脉冲电流
ISM
结
--
--
28.0
源-漏二极管压降
VSD
IS=7.0A,VGS=0V
--
--
1.4
V
反向恢复时间
Trr
IS=7.0A,VGS=0V,
--
499
--
ns
反向恢复电荷
Qrr
dIF/dt=100A/µs(注 2)
--
3.0
--
µC
A
注:
1.
L=30mH,IAS=5.0A,VDD=100V,RG=25Ω,开始温度 TJ=25C;
2.
脉冲测试: 脉冲宽度≤300μs,占空比≤2%;
3.
基本上不受工作温度的影响。
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
版本号:2.8
共 10 页 第 3 页
SVF7N65T/F/S 说明书
典型特性曲线
图 1. 输出特性
图2. 传输特性
100
-55°C
25°C
150°C
VGS=4.5V
VGS=5V
VGS=5.5V
VGS=6V
VGS=7V
VGS=8V
VGS=10V
VGS=15V
10
漏极电流– ID(A)
漏极电流 – ID(A)
100
1
1
10
1
注:
1.250µS脉冲测试
2.VDS=50V
注:
1.250µS脉冲测试t
2.VDS=50V
0.1
0.1
10
0.1
100
0
1
2
漏源电压 – VDS(V)
1.4
1.3
1.2
1.1
1.0
0.9
6
7
8
9 10
注:
1.250µS 脉冲测试
2.VGS=0V
-55°C
25°C
150°C
VGS=10V
VGS=20V
反向漏极电流 – IDR(A)
漏源导通电阻 – RDS(ON)(Ω)
100
1.5
5
图 4. 体二极管压降 vs. 源极电流、温度
图3. 导通电阻 vs. 漏极电流、栅极电压
10
1
注: TJ=25°C
0
2
4
8
0.1
0.2
10
0.4
图5. 电容特性
Ciss=Cgs+Cgd(Cds=shorted)
Coss=Cds+Cgd
Crss=Cgd
栅源电压– VGS(V)
Ciss
Coss
Crss
600
注:
1. VGS=0V
2. f=1MHz
400
8
6
4
2
200
注:ID=7A
1
10
漏源电压 – VDS(V)
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
1.2
VDS=520V
VDS=325V
VDS=130V
10
1200
0
0.1
1.0
12
1400
800
0.8
图6. 电荷量特性
1600
1000
0.6
漏源电压– VSD(V)
漏极电流– ID(A)
电容(pF)
4
栅源电压– VGS(V)
1.6
0.8
3
100
0
0
5
10
15
20
25
总栅极电荷 – Qg(nC)
版本号:2.8
共 10 页 第 4 页
SVF7N65T/F/S 说明书
典型特性曲线(续)
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
版本号:2.8
共 10 页 第 5 页
SVF7N65T/F/S 说明书
典型测试电路
栅极电荷量测试电路及波形图
与待测器件
参数一致
VGS
Qg
10V
50KΩ
VDS
200nF
12V
300nF
Qgs
Qgd
VGS
待测器件
3mA
电荷量
开关时间测试电路及波形图
RL
VDS
VDS
90%
VGS
VDD
RG
待测器件
10%
VGS
10V
td(on)
tr
ton
td(off)
tf
toff
EAS测试电路及波形图
EAS =
L
VDS
BVDSS
1
2
2 LIAS BVDSS - VDD
BVDSS
ID
IAS
RG
待测器件
10V
ID(t)
VDD
VDS(t)
VDD
tp
tp
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
Time
版本号:2.8
共 10 页 第 6 页
SVF7N65T/F/S 说明书
封装外形图
单位:毫米
TO-220-3L
4.30
4.50
1.00
1.30
1.80
2.40
0.80
0.60
1.00
4.70
1.50
2.80
1.00
1.60
0.30
15.10
15.70
0.70
16.10
8.10
9.60
9.20
9.90
10.40
10.00
2.54BSC
6.10
6.50
12.60
13.08
3.40
2.60
3.70
7.00
13.60
3.95
TO-220F-3L
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
3.90
3.20
单位:毫米
版本号:2.8
共 10 页 第 7 页
SVF7N65T/F/S 说明书
封装外形图(续)
单位:毫米
L
L2
H
D
L1
TO-263-2L
声明:
士兰保留说明书的更改权,恕不另行通知!客户在下单前应获取最新版本资料,并验证相关信息是否完整和最
新。
任何半导体产品特定条件下都有一定的失效或发生故障的可能,买方有责任在使用 Silan 产品进行系统设计和整
机制造时遵守安全标准并采取安全措施,以避免潜在失败风险可能造成人身伤害或财产损失情况的发生!
产品提升永无止境,我公司将竭诚为客户提供更优秀的产品!
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
版本号:2.8
共 10 页 第 8 页
SVF7N65T/F/S 说明书
产品名称:
SVF7N65T/F/S
文档类型:
说明书
版
权:
杭州士兰微电子股份有限公司
公司主页:
http: //www.silan.com.cn
版
本:
2.8
修改记录:
1.
版
删除 TO-263-2L 封装外形图
本:
2.7
修改记录:
1.
更新 TO-262-3L 封装外形图
2.
增加 TO-220-3L 带缺口立体图
版
本:
2.6
修改记录:
1.
版
更新 TO-262-3L 封装外形图
本:
2.5
修改记录:
1.
版
更新电气参数
本:
2.4
修改记录:
1.
更新说明书模板
2.
更新 TO-262-3L(1.1 版本)和 TO-263-2L(1.2 版本)封装外形图
3.
更新 TO-220-3L 立体图和 TO-262-3L 的环保等级
版
本:
2.3
修改记录:
1.
版
修改 TO-220F-3L 封装信息;修改 TO-220-3L 封装信息
本:
2.2
修改记录:
1.
版
修改热阻特性
本:
2.1
修改记录:
1.
版
修改产品规格分类
本:
2.0
修改记录:
1.
版
修改产品规格分类
本:
1.9
修改记录:
1.
版
修改 MOS 管符号的示意图
本:
1.8
修改记录:
1.
版
修改“封装外形图”
本:
1.7
修改记录:
1.
增加 TO-263-2L 封装
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
版本号:2.8
共 10 页 第 9 页
文档类型:说明书
版
本:
1.6
修改记录:
1.
版
增加 TO-262-3L 封装
本:
1.5
修改记录:
1.
版
修改 Trr 和 Qrr 的值;修改图 1
本:
1.4
修改记录:
1.
版
增加 SVF7N65F 的无卤信息
本:
1.3
修改记录:
1.
版
修改“电性参数”
、电容特性曲线
本:
1.2
修改记录:
1.
版
修改“封装外形图”
本:
1.1
修改记录:
1.
版
修改“极限参数”
、“电性参数”
本:
1.0
修改记录:
1.
正式版本发布
杭州士兰微电子股份有限公司
http: //www.silan.com.cn
版本号:1.6
共 10 页 第 10 页
