SPX431A,B,C
Precision Adjustable Shunt Regulator
FEATURES
• Trimmed Bandgap: 0.5%, 1% and 2%
• Wide Operating Current: 1mA to 150mA
• Extended Temperature Range:
0°C to 105°C
• Low Temperature Coefficient: 30 ppm/°C
• Improved Replacement in Performance
for TL431
• Low Cost Solution
• Available in Lead Free, RoHS compliant
packaging: SOIC, SOT-89, SOT-23-3,
SOT-23-5, and TO-92
APPLICATIONS
• Battery Operated Equipment
• Adjustable Supplies
• Switching Power Supplies
• Error Amplifiers
• Single Supply Amplifier
• Monitors/VCRs/TVs
• Personal Computers
DESCRIPTION
The SPX431 is a three-terminal adjustable shunt voltage regulator providing a highly accurate
bandgap reference. The SPX431 acts as an open-loop error amplifier with a 2.5V temperature
compensation reference. The SPX431 has thermal stability, wide operating current of 150mA
and broad temperature range of 0°C to 150°C, making it suitable for a variety of applications
which require a low-cost, high performance solution. SPX431A tolerance of 0.5% is proven
to be sufficient to overcome all other errors in the system to virtually eliminate the need for
trimming in the power supply manufacturer's assembly line and contribute a significant cost
savings. The output voltage may be adjusted to any value between VREF and 36 volts with
two external resistors. The SPX431 is available in SOIC-8, SOT-23-3, SOT-23-5, SOT89,
and TO-92 packages.
typical applications circuit
Cathode (K)
Reference
(R)
+
2.5V
Anode (A)
Rev F: Nov 21-06
SPX431A,B,C Precision Adjustable Shunt Regulator
© 2006 Sipex Corporation
ABSOLUTE MAXIMUM RATINGS
Cathode-Anode Reverse Breakdown Vka ......................................37V
Anode-Cathode Forward Current, (25°.
ELECTRICAL CHARACTERISTICS
Electrical characteristics at 25°C Ik = 10mA Vk = Vref, unless otherwise specified.
Parameter
Symbol
Test
Conditions
Test
Circuit
SPX431A
Min
Reference Voltage
VREF
∆VREF with Temp.
TC
Ratio of Change
in VREF to Cathode Voltage
∆Vref
∆Vk
Reference Input
Current
IREF
TJ = 0°C to
105°C
VREF to 10V
10V to 36V
∆IREF
TJ = 0°C to
105°C
Min IK for
Regulation
IK(MIN)
Off State Leakage
IK(OFF)
VREF = 0V,
VKA = 36V
Dynamic Output
Impedance
ZKA
fZ = 1kHz
IK = 1 to 150mA
Max
0.07
0.20
-1.0
-0.4
0.3
2
0.7
2
1
2
3
1
Min
Typ
SPX431C
Max
Min
Typ
2.490
2.515 2.470
2.520
2.503
2.495
2.445 2.495
2.469
2.536 2.449
2.541
1
IREF Temp
Deviation
Rev F: Nov 21-06
1
1
Typ
SPX431B
Unit
Max
2.545
V
V
0.07
0.20
mV/
°C
-1.0
-0.4
0.3
mV/
V
0.07
0.20
-1.0
-0.4
0.3
4
0.7
4
0.7
4
µA
0.4
1.2
0.4
1.2
0.4
1.2
µA
0.4
1
0.4
1
0.4
1
mA
0.04
250
0.04
500
0.04
1000
nA
0.15
0.5
0.15
0.5
0.15
0.5
Ω
-2.7
-2
-2.7
-2.0
SPX431A,B,C Precision Adjustable Shunt Regulator
-2.7
-2
© 2006 Sipex Corporation
CalculatiNG average Temperature coeFficient (tc)
ppm/°C
0
%/°C
0
mV/°C
0
DVREF
DVREF (mV)
DTA
TC in mV/°C =
D
-10
5000
TC in % /°C =
0.5
0
15
30
45
60
75
90
(
TC in ppm/°C =
105
DVREF
)
DVREF at 25°C
DTA
(
x 100
)
DV REF
DVREF at 25°C
x 106
DTA
Junction Temperature (°C)
0.07 mV/°C
0.003 %/°C
27 ppm/°C
Figure 1. Vref VS Temperature.
PACKAGE PINOUTS
8-Pin Surface Mount (S)
CATHODE
ANODE
ANODE
N/C
1
8
2
3
7
SPX431
4

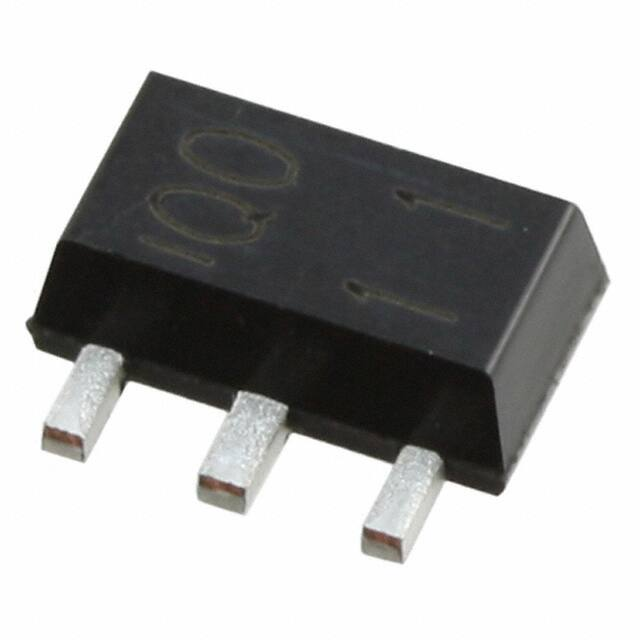

SOT-89 (M1)
SOT-23-5 (M5)
REF
ANODE
6
ANODE
5
N/C
REF
ANODE
5
4
2
SOT-23-3 (M)
ANODE
3
3
SPX431
1
3
N/C N/C CATHODE
Top View
2
1
SPX431
1
TO-92 (N)
2
3
1
REF ANODE CATHODE
Top View
Top View
REF
ANODE
CATHODE
Bottom View
SPX431
CATHODE
2
REF
Top View
Test circuits
VIN
VKA = VREF
VIN
VKA
VIN
VKA
IK (OFF)
IREF
IK
R1
IREF
IK
(VREF)
R2
Test Circuit 1.
Test Circuit for Vka = Vref
Rev F: Nov 21-06
Test Circuit 2.
Test Circuit for Vka > Vref
Test Circuit 3.
Test Circuit for Ikoff
SPX431A,B,C Precision Adjustable Shunt Regulator
© 2006 Sipex Corporation
Typical Performance CHARACTERISTICS
2.53
150
VKA = VREF
Temperature Range: 0°C to 105°C
100
IK - Cathode Current (mA)
VKA = VREF
IK = 10mA
2.52
VREF Reference Voltage (V)
125
75
50
25
0
-25
-50
2.51
2.50
2.49
2.48
2.47
2.46
-75
2.45
-60
-100
-2
-1
0
1
2
3
VKA - Cathode Voltage (V)
3.0
800
VKA = VREF
0° to 105°C
700
IK Cathode Current (µA)
IREF Reference Input Current (µA)
900
600
500
400
105°C
300
25°C
200
-0°C
100
0
-100
-200
-1.0
0
1.0
2.0
VKA Cathode Voltage (V)
R1 = 10kΩ
R2 = ∞
IK = 10mA
2.5
2.0
1.5
1.0
0.5
0
-60
3.0
-30
0
30
60
90
TA Ambient Temperature (°C)
120
Reference Input Current vs. Ambient Temperature
Low Current Operating Characteristics
0
70
60
Noise Voltage nV/÷Hz
-10
0°C
∆VREF (mV)
120
Reference Voltage vs. Ambient Temperature
High Current Operating Characteristics
-20
25°C
75°C
-30
125°C
IKA = 10mA
-40
-50
0
-30
0
30
60
90
TA Ambient Temperature (°C)
50
40
30
20
10
VKA = VREF
IK = 10mA
TA = 25°C
0
3
6
9
12 15
18
21
24
27 30
VKA Cathode Voltage (V)
f Frequency (Hz)
Noise Voltage vs. Frequency
Reference Voltage Line Regulation vs, Cathode Voltage and Tambient
Rev F: Nov 21-06
SPX431A,B,C Precision Adjustable Shunt Regulator
© 2006 Sipex Corporation
Typical Performance CHARACTERISTICS (continued)
0.150
REF LEVEL
60.000dB
0.0deg
VKA = VREF
IK = 1 to 100mA
f≤1kHz
0.125
/DIV
10.000dB
45.000deg
MARKER 19 422
611.000Hz
MAG (A/R)
-0.125dB
MARKER 19 422
611.000Hz
PHASE (A/R)
46.717deg
60dB
215°
50dB
0.100
180°
PHASE
40dB
0.075
0.050
135°
30dB
90°
20dB
45°
10dB
0°
0dB
0.025
0.0
-60
-30
0
30
60
90
TA Free Air Temperature
120
GAIN
-45°
-10dB
-90°
-20dB
-135°
-30dB
-180°
-40dB
10
100
1K
10K
100K
START 10.000Hz
1M
-215°
10M
STOP 50 000 000.000Hz
Small Signal Gain and Phase vs. Frequency; Ik =
10mA, Ta = 25°C
Low Frequency Dynamic Output Impedance vs.
Tambient
VOUT
9µF
15kΩ
VIN
230Ω
IK
VOUT
VIN
8.25kΩ
GND
Test Circuit for Gain and Phase Frequency Response
Fz = 100kHz, Ik = 10mA, Ta = 25°C
100
VIN
90
250Ω
80
IK Cathode Current (mA)
VOUT
IK
fp = 100kHz
50Ω
A: VKA = VREF
B: VKA= 5V at IK=10mA
C: VKA=10V at IK=10mA
D: VKA=15V at IK=10mA
70
C
60
50
40
STABLE
A
30
STABLE
20
10
TA = 25°C
B
D
0
100
GND
102
103
104
105
106
107
CL Load Capacitance (pF)
Stability Boundry Conditions
Test Circuit for Pulse Response
Rev F: Nov 21-06
101
SPX431A,B,C Precision Adjustable Shunt Regulator
© 2006 Sipex Corporation
Typical Performance CHARACTERISTICS (continued)
100
ZKA - Dynamic Impedance (Ω)
150 W
IK
R
CL
10kΩ
TA = 25 °C
IK =1 to 100mA
10
1.0
0.1
0.01
1K
10K
100K
1M
10M
f Frequency (Hz)
Dynamic Output Impedance Ta = 25°C,
Ik = 1 to 100mA
Test Circuit for Stability
IKOFF Cathode Current (nA)
100
R3
VIN
VOUT
10
R1
0.1%
VKA = 36V
VREF = 0V
1
VREF
SPX431A,B,C
0.1
R2
0.1%
0.01
-50
0
50
100
150
TA Ambient Temperature (°C)
Off-State Leakage
Shunt Regulator Vout = (1+R1/R2)Vref
VOUT
VIN
ISINK
R3
R2
R1
0.1%
Opto Isolator
Q1
R3 sets feedback gain,
C1 provides feedback
compensation
Isolated
Feedback
SPX431A,B,C
C2
R1
0.1%
+
C1
SPX431A,B,C
R2
0.1%
VOUTRTN
Reference Amplifier for Isolated Feedback in Off-Line
DC-DC Converters
Constant Current, Sink, Isink = Vref/R1
Rev F: Nov 21-06
SPX431A,B,C Precision Adjustable Shunt Regulator
© 2006 Sipex Corporation
Typical Performance CHARACTERISTICS (continued)
VIN
VIN
R5
VOUT
R1
0.1%
R4
R1
0.1%
C1
SPX431A,B,C
R3
R2
0.1%
R3
VOUT
Q1
SPX431A,B,C
R2
0.1%
Figure 24. High Current Shunt Regulator
Vout = (1+R1/R2)Vref
Figure 23. Precision High Current Series Regulator
Vout = (1+R1/R2)Vref
* Resistor values are chosen such that the effect to Iref is negligible.
VCC
R2
VIN
R1
VOUT
SPX431A,B,C
Figure 25. Single Supply Comparator with Temperature Compensated Threshold. Vin Threshold = 2.5V
Rev F: Nov 21-06
SPX431A,B,C Precision Adjustable Shunt Regulator
© 2006 Sipex Corporation
PACKAGE: 8 PIN NSOIC
Rev F: Nov 21-06
SPX431A,B,C Precision Adjustable Shunt Regulator
© 2006 Sipex Corporation
PACKAGE: 5 PIN SOT-23
Rev F: Nov 21-06
SPX431A,B,C Precision Adjustable Shunt Regulator
© 2006 Sipex Corporation
PACKAGE: 3 PIN SOT-89
Rev F: Nov 21-06
SPX431A,B,C Precision Adjustable Shunt Regulator
10
© 2006 Sipex Corporation
PACKAGE: 3 PIN TO-92
Rev F: Nov 21-06
SPX431A,B,C Precision Adjustable Shunt Regulator
11
© 2006 Sipex Corporation
PACKAGE: 3 PIN SOT-23
Rev F: Nov 21-06
SPX431A,B,C Precision Adjustable Shunt Regulator
12
© 2006 Sipex Corporation
ORDERING INFORMATION
PART NUMBER
ACCURACY
OUTPUT VOLTAGE
PACKAGE
SPX431AM5 .........................0.5%...................... 2.503V...........................5-Pin SOT-23
SPX431AM5/TR.....................0.5%...................... 2.503V...........................5-Pin SOT-23
SPX431AM1 .........................0.5%...................... 2.503V...........................3-Pin SOT-89
SPX431AM1/TR.....................0.5%...................... 2.503V...........................3-Pin SOT-89
SPX431AS.............................0.5%...................... 2.503V.............................. 8-Pin SOIC
SPX431AS/TR.......................0.5%...................... 2.503V.............................. 8-Pin SOIC
SPX431AN.............................0.5%...................... 2.503V............................. 3-Pin TO-92
SPX431AM............................0.5%...................... 2.503V...........................3-Pin SOT-23
SPX431AM/TR.......................0.5%...................... 2.503V...........................3-Pin SOT-23
SPX431BM5 .........................1.0%...................... 2.495V...........................5-Pin SOT-23
SPX431BM5/TR.....................1.0%...................... 2.495V...........................5-Pin SOT-23
SPX431BM1 .........................1.0%...................... 2.495V...........................3-Pin SOT-89
SPX431BM1/TR.....................1.0%...................... 2.495V...........................3-Pin SOT-89
SPX431BS.............................1.0%...................... 2.495V.............................. 8-Pin SOIC
SPX431BS/TR.......................1.0%...................... 2.495V.............................. 8-Pin SOIC
SPX431BN.............................1.0%...................... 2.495V............................. 3-Pin TO-92
SPX431BM............................1.0%...................... 2.495V...........................3-Pin SOT-23
SPX431BM/TR.......................1.0%...................... 2.495V...........................3-Pin SOT-23
SPX431CM5 .........................2.0%...................... 2.495V...........................5-Pin SOT-23
SPX431CM5/TR....................2.0%...................... 2.495V...........................5-Pin SOT-23
SPX431CM1 .........................2.0%...................... 2.495V...........................3-Pin SOT-89
SPX431CM1/TR....................2.0%...................... 2.495V...........................3-Pin SOT-89
SPX431CS.............................2.0%...................... 2.495V.............................. 8-Pin SOIC
SPX431CS/TR.......................2.0%...................... 2.495V.............................. 8-Pin SOIC
SPX431CN.............................2.0%...................... 2.495V............................. 3-Pin TO-92
SPX431CM............................2.0%...................... 2.495V...........................3-Pin SOT-23
SPX431CM/TR......................2.0%...................... 2.495V...........................3-Pin SOT-23
Available in lead free packaging. To order add “-L” suffix to part number.
Example: SPX431AM5/TR = standard; SPX431AM5-L/TR = lead free
/TR = Tape and Reel
TR pack quantity is 3000 for SOT-23-3, 2500 for SOT-23-5, SOT-89 and NSOIC, and 2000 for TO-92 in
ammo pack.
Sipex Corporation
Headquarters and
Sales Office
233 South Hillview Drive
Milpitas, CA 95035
TEL: (408) 934-7500
FAX: (408) 935-7600
Sipex Corporation reserves the right to make changes to any products described herein. Sipex does not assume any liability arising out of the
application or use of any product or circuit described herein; neither does it convey any license under its patent rights nor the rights of others.
Rev F: Nov 21-06
SPX431A,B,C Precision Adjustable Shunt Regulator
13
© 2006 Sipex Corporation
