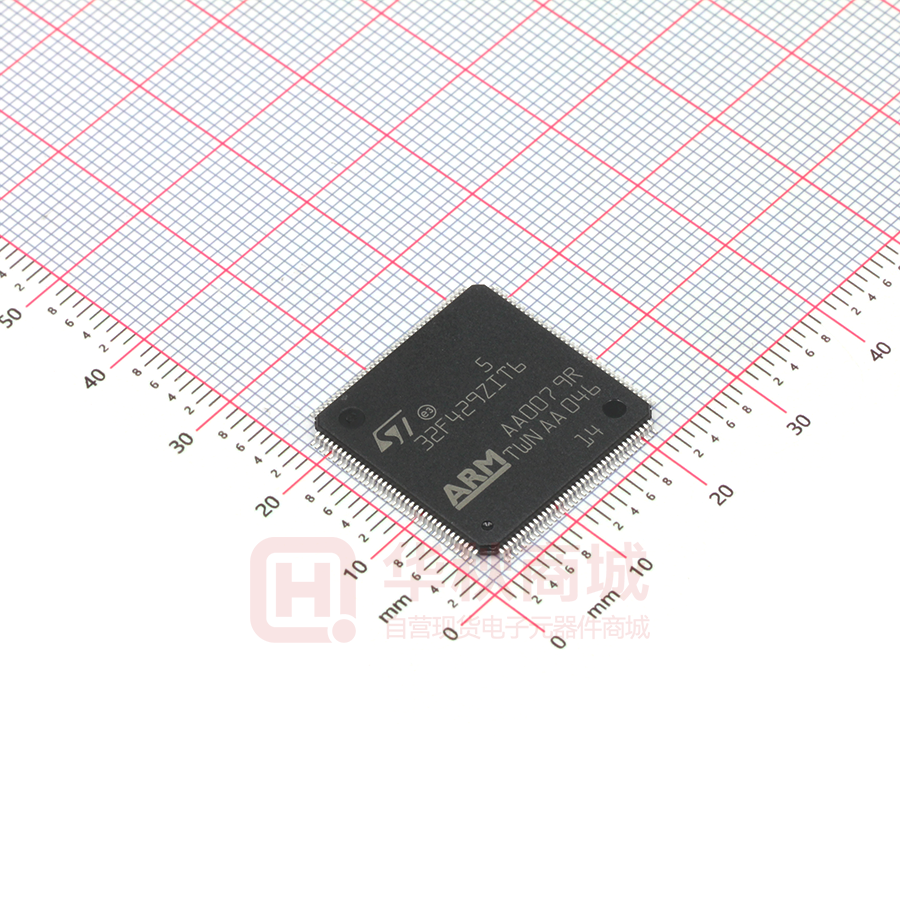

STM32F429ZIT6

STM32F427xx STM32F429xx ARM Cortex-M4 32b MCU+FPU，225DMIPS，高达 2MB Flash/256+4KB RAM，USB OTG HS/FS，以太网， 17 个 TIM， 3 个 ADC， 20 个通信 接口、摄像头 & LCD-TFT 数据手册 特性 ($)# • 内核：带有 FPU 的 ARM® 32 位 Cortex®-M4 CPU、在 Flash 存储器中实现零等待状态运行 性能的自适应实时加速器 (ART 加速器 ™)、 主频高达 180MHz， MPU，能够实现高达 225DMIPS/1.25DMIPS/MHz (Dhrystone 2.1) 的性能，具有 DSP 指令集。 • 存储器 – 高达 2 MB Flash，组织为两个区，可读写同步 – 高达256+4 KB的SRAM，包括64-KB的CCM （内核耦合存储器）数据 RAM – 具有高达 32 位数据总线的灵活外部存储控制 器：SRAM、 PSRAM、 SDRAM/LPSDR SDRAM、Compact Flash/NOR/NAND 存储器 • LCD 并行接口，兼容 8080/6800 模式 • LCD-TFT 控制器有高达 XGA 的分辨率，具有专 用的 Chrom-ART Accelerator™，用于增强的图 形内容创建 （DMA2D） • 时钟、复位和电源管理 – 1.7 V 到 3.6 V 供电和 I/O – POR、 PDR、 PVD 和 BOR – 4 至 26 MHz 晶振 – 内置经工厂调校的 16 MHz RC 振荡器 （1% 精度） – 带校准功能的 32 kHz RTC 振荡器 – 内置带校准功能的 32 kHz RC 振荡器 • 低功耗 – 睡眠、停机和待机模式 – VBAT 可为 RTC、20×32 位备份寄存器 + 可选 的 4 KB 备份 SRAM 供电 • 3 个 12 位、2.4 MSPS ADC：多达 24 通道，三重 交叉模式下的性能高达 7.2 MSPS • 2 个 12 位 D/A 转换器 • 通用DMA：具有FIFO和突发支持的16路DMA控 制器 • 多达17个定时器：12个16位定时器，和2个频率 高达 180 MHz 的 32 位定时器，每个定时器都 带有 4 个输入捕获 / 输出比较 /PWM，或脉冲计 数器与正交 ( 增量 ) 编码器输入 • 调试模式 – SWD & JTAG 接口 – Cortex-M4 跟踪宏单元 ™ 2015 年 1 月 这是关于全面投产产品的信息。 - 生产数据 LQFP100 (14 × 14 mm) LQFP144 (20 × 20 mm) UFBGA169 (7 × 7 mm) LQFP176 (24 × 24 mm) UFBGA176 (10 × 10 mm) LQFP208 (28 × 28 mm) TFBGA216 (13 × 13 mm) WLCSP143 • 多达 168 个具有中断功能的 I/O 端口 – 高达 164 个快速 I/O，最高 90 MHz – 高达 166 个可耐 5 V 的 I/O • 多达 21 个通信接口 – 多达 3 个 I2C 接口 (SMBus/PMBus) – 高达 4 个 USART/4 个 UART（11.25 Mbit/s、 ISO7816 接口、LIN、IrDA、调制解调器控制） – 高达 6 个 SPI （45 Mbits/s）， 2 个具有复用 的全双工 I2S，通过内部音频 PLL 或外部时钟 达到 音频级精度 – 1 个 SAI （串行音频接口） – 2 个 CAN （2.0B 主动）以及 SDIO 接口 • 高级连接功能 – 具有片上PHY的USB 2.0全速器件/主机/OTG 控制器 – 具有专用 DMA、片上全速 PHY 和 ULPI 的 USB 2.0 高速 / 全速器件 / 主机 /OTG 控制器 – 具有专用 DMA 的 10/100 以太网 MAC：支持 IEEE 1588v2 硬件， MII/RMII • 8~14 位并行照相机接口：速度高达 54MB/s • 真随机数发生器 • CRC 计算单元 • RTC：亚秒级精度、硬件日历 • 96 位唯一 ID 表 1. 器件总览 缩写 型号 STM32F427xx STM32F427VG, STM32F427ZG, STM32F427IG, STM32F427AG, STM32F427VI, STM32F427ZI, STM32F427II, STM32F427AI STM32F429xx STM32F429VG, STM32F429ZG, STM32F429IG, STM32F429BG, STM32F429NG, STM32F429AG, STM32F429VI, STM32F429ZI, STM32F429II,, STM32F429BI, STM32F429NI,STM32F429AI, STM32F429VE, STM32F429ZE, STM32F429IE, STM32F429BE, STM32F429NE DocID024030 Rev 4 1/226 www.st.com 1 目录 STM32F427xx STM32F429xx 目录 1 前言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 2 说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 2.1 3 功能概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 3.1 ARM® Cortex®-M4，配有 FPU、嵌入式 Flash、 SRAM . . . . . . . . . . . . . 19 3.2 自适应实时存储器加速器 (ART Accelerator™) . . . . . . . . . . . . . . . . . . . . 19 3.3 存储器保护单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 3.4 嵌入式 Flash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 3.5 CRC （循环冗余校验）计算单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 3.6 片内 RAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 3.7 Multi-AHB 总线矩阵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 3.8 DMA 控制器 (DMA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 3.9 可变存储控制器 (FMC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 3.10 LCD-TFT 控制器 （仅 STM32F429xx 可用） . . . . . . . . . . . . . . . . . . . . . . 22 3.11 Chrom-ART Accelerator™ (DMA2D) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 3.12 嵌套向量中断控制器 (NVIC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 3.13 外部中断 / 事件控制器 (EXTI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 3.14 时钟和启动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 3.15 自举模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 3.16 电源方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 3.17 电源监控器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 3.18 2/226 系列之间的全兼容性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 3.17.1 内部复位 ON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 3.17.2 内部复位 OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 调压器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 3.18.1 调压器 ON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 3.18.2 调压器 OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 3.18.3 调压器 ON/OFF 及内部复位 ON/OFF 的可用性 . . . . . . . . . . . . . . . . . . . 30 3.19 实时时钟 （RTC）、备份 SRAM、备份寄存器 . . . . . . . . . . . . . . . . . . . . . 30 3.20 低功耗模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 3.21 VBAT 运算 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 DocID024030 Rev 4 目录 STM32F427xx STM32F429xx 3.22 定时器和看门狗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 3.22.1 高级控制定时器 （TIM1， TIM8） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 3.22.2 通用定时器 (TIMx) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 3.22.3 基本定时器 TIM6 和 TIM7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 3.22.4 独立看门狗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 3.22.5 窗口看门狗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 3.22.6 SysTick 定时器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 3.23 内部集成电路接口 （I2C） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 3.24 通用同步 / 异步收发器 (USART) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 3.25 串行外设接口 (SPI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 3.26 内部集成音频 (I2S) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 3.27 串行音频接口 (SAI1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 3.28 音频 PLL （PLLI2S） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 3.29 音频和 LCD PLL （PLLSAI） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 3.30 安全数字输入 / 输出接口 (SDIO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 3.31 支持专用 DMA 和 IEEE 1588 的以太网 MAC 接口 . . . . . . . . . . . . . . . . . . 38 3.32 控制器区域网络 (bxCAN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 3.33 通用串行总线 on-the-go 全速 （OTG_FS） . . . . . . . . . . . . . . . . . . . . . . . 39 3.34 通用串行总线 on-the-go 高速 （OTG_HS） . . . . . . . . . . . . . . . . . . . . . . . 39 3.35 数字摄像头接口 (DCMI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 3.36 随机数发生器 (RNG) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 3.37 通用输入 / 输出 （GPIO） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 3.38 模数转换器 （ADC） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 3.39 温度传感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 3.40 数模转换器 (DAC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 3.41 串行线 JTAG 调试端口 (SWJ-DP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 3.42 嵌入式跟踪宏单元 ™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 4 引脚排列和引脚说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 5 存储器映射 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 6 电气特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 6.1 参数条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 6.1.1 最小值和最大值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 DocID024030 Rev 4 3/226 目录 4/226 STM32F427xx STM32F429xx 6.1.2 典型值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 6.1.3 典型曲线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 6.1.4 负载电容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 6.1.5 引脚输入电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 6.1.6 电源方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 6.1.7 电流消耗测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91 6.2 绝对最大额定值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91 6.3 工作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93 6.3.1 通用工作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93 6.3.2 VCAP1/VCAP2 外部电容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96 6.3.3 上电 / 掉电时的工作条件 （稳压器开） . . . . . . . . . . . . . . . . . . . . . . . . . 96 6.3.4 上电 / 掉电时的工作条件 （稳压器关） . . . . . . . . . . . . . . . . . . . . . . . . . 96 6.3.5 复位和电源控制模块特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97 6.3.6 超载切换特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98 6.3.7 供电电流特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98 6.3.8 低功耗模式唤醒时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114 6.3.9 外部时钟源特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 6.3.10 内部时钟源特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119 6.3.11 PLL 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121 6.3.12 PLL 扩频时钟生成 （SSCG）特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . 124 6.3.13 存储器特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126 6.3.14 EMC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128 6.3.15 绝对最大额定值 （电气敏感性） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 6.3.16 I/O 电流注入特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 6.3.17 I/O 端口特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131 6.3.18 NRST 引脚特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136 6.3.19 TIM 定时器特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137 6.3.20 通信接口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137 6.3.21 12 位 ADC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153 6.3.22 温度传感器特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159 6.3.23 VBAT 监控特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159 6.3.24 参考电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159 6.3.25 DAC 电气特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 6.3.26 FMC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162 6.3.27 摄像头接口 （DCMI）时序规范 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187 6.3.28 LCD-TFT 控制器 (LTDC) 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188 6.3.29 SD/SDIO MMC 卡主机接口 (SDIO) 特性 . . . . . . . . . . . . . . . . . . . . . . . 190 DocID024030 Rev 4 目录 STM32F427xx STM32F429xx 6.3.30 7 8 封装特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192 7.1 封装机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192 7.2 热特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215 部件编号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216 附件 A 当使用内部复位 OFF 时的建议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217 A.1 附件 B 9 RTC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191 工作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217 应用框图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218 B.1 USB OTG 全速 （FS）接口解决方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . 218 B.2 USB OTG 高速 （HS）接口解决方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . 220 B.3 以太网接口解决方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221 修订历史 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223 DocID024030 Rev 4 5/226 表格索引 STM32F427xx STM32F429xx 表格索引 表 1. 表 2. 表 3. 表 4. 表 5. 表 6. 表 7. 表 8. 表 9. 表 10. 表 11. 表 12. 表 13. 表 14. 表 15. 表 16. 表 17. 表 18. 表 19. 表 20. 表 21. 表 22. 表 23. 表 24. 表 25. 表 26. 表 27. 表 28. 表 29. 表 30. 表 31. 表 32. 表 33. 表 34. 表 35. 表 36. 表 37. 表 38. 表 39. 表 40. 6/226 器件总览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 STM32F427xx 和 STM32F429xx 的特性和外设数量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 调压器配置模式与器件工作模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 调压器 ON/OFF 及内部复位 ON/OFF 的可用性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 停止模式下的调压器模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 定时器的特性比较 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 I2C 模拟和数字滤波器的比较 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 USART 的特性比较. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 引脚排列表中使用的图例 / 缩略语. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 STM32F427xx 和 STM32F429xx 引脚和焊球定义 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 FMC 引脚定义. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70 STM32F427xx 和 STM32F429xx 复用功能映射 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73 STM32F427xx 和 STM32F429xx 寄存器边界地址 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 电压特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91 电流特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92 热特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92 通用工作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93 不同工作供电电压范围的限制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95 VCAP1/VCAP2 工作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96 上电 / 掉电时的工作条件 （稳压器开） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96 上电 / 掉电时的工作条件 （稳压器关）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96 复位和电源控制模块特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97 超载切换特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98 运行模式的典型和最大电流消耗，数据处理代码 从 Flash （启用除预取之外的 ART 加速器）或 RAM 运行 . . . . . . . . . . . . . . . . . . . . . . . 100 运行模式的典型和最大电流消耗，数据处理代码 从 Flash （禁止 ART 加速器）运行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101 睡眠模式的典型和最大电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102 停止模式的典型和最大电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103 待机模式的典型和最大电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103 VBAT 模式的典型和最大电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104 运行模式的典型电流消耗，数据处理代码 从 Flash 或 RAM 运行，调压器 ON （启用除预取之外的 ART 加速器）， VDD=1.7 V106 运行模式下的典型电流消耗，数据处理代码 从 Flash 运行，调压器 OFF （启用除预取之外的 ART 加速器）. . . . . . . . . . . . . . . . . . . 107 睡眠模式，调压器 ON， VDD=1.7 V 的典型电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . 108 睡眠模式，调压器 OFF 的典型电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109 切换输出 I/O 电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 外设电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112 低功耗模式唤醒时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 高速外部用户时钟特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116 低速外部用户时钟特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116 HSE 4-26 MHz 振荡器特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118 LSE 振荡器特性 (fLSE = 32.768 kHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119 DocID024030 Rev 4 表格索引 STM32F427xx STM32F429xx 表 41. 表 42. 表 43. 表 44. 表 45. 表 46. 表 47. 表 48. 表 49. 表 50. 表 51. 表 52. 表 53. 表 54. 表 55. 表 56. 表 57. 表 58. 表 59. 表 60. 表 61. 表 62. 表 63. 表 64. 表 65. 表 66. 表 67. 表 68. 表 69. 表 70. 表 71. 表 72. 表 73. 表 74. 表 75. 表 76. 表 77. 表 78. 表 79. 表 80. 表 81. 表 82. 表 83. 表 84. 表 85. 表 86. 表 87. 表 88. HSI 振荡器特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 LSI 振荡器特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 主 PLL 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121 PLLI2S （音频 PLL）特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122 PLLISAI （音频和 LCD-TFT PLL）特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123 SSCG 参数约束 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124 Flash 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126 Flash 编程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126 带有 VPP 的 Flash 编程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127 Flash 可擦写次数和数据保存期限 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128 EMS 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128 EMI 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129 ESD 绝对最大额定值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 电气敏感性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 I/O 电流注入敏感性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131 I/O 静态特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131 输出电压特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134 I/O 交流特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134 NRST 引脚特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136 TIMx 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137 I2C 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138 SCL 频率 （fPCLK1= 42 MHz.,VDD = VDD_I2C = 3.3 V） . . . . . . . . . . . . . . . . . . . . . . . . . . 139 SPI 动态特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140 I2S 动态特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143 SAI 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145 USB OTG 全速启动时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147 USB OTG 全速直流电气特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147 USB OTG 全速电气特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148 USB HS 直流电气特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148 USB HS 时钟时序参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149 动态特性：USB ULPI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150 以太网直流电气特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151 动态特性：SMI 的以太网 MAC 信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151 动态特性：RMII 的以太网 MAC 信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 动态特性：MII 的以太网 MAC 信号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153 ADC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153 fADC = 18 MHz 时的 ADC 静态精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154 fADC = 30 MHz 时的 ADC 静态精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155 fADC = 36 MHz 时的 ADC 静态精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155 fADC = 18 MHz 时的 ADC 动态精度 - 有限测试条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156 fADC = 36 MHz 时的 ADC 动态精度 - 有限测试条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156 温度传感器特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159 温度传感器校准值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159 VBAT 监控特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159 内部参考电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159 内部参考电压校准值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 DAC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 异步非复用 SRAM/PSRAM/NOR - 读时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163 DocID024030 Rev 4 7/226 表格索引 表 89. 表 90. 表 91. 表 92. 表 93. 表 94. 表 95. 表 96. 表 97. 表 98. 表 99. 表 100. 表 101. 表 102. 表 103. 表 104. 表 105. 表 106. 表 107. 表 108. 表 109. 表 110. 表 111. 表 112. 表 113. 表 114. 表 115. 表 116. 表 117. 表 118. 表 119. 表 120. 表 121. 表 122. 表 123. 8/226 STM32F427xx STM32F429xx 异步非复用 SRAM/PSRAM/NOR 读操作 - NWAIT 时序 . . . . . . . . . . . . . . . . . . . . . . . . . . 164 异步非复用 SRAM/PSRAM/NOR 写操作时序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 异步非复用 SRAM/PSRAM/NOR 写操作 - NWAIT 时序 . . . . . . . . . . . . . . . . . . . . . . . . . . 166 异步复用 PSRAM/NOR 读操作时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167 异步复用 PSRAM/NOR 读 -NWAIT 时序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167 异步复用 PSRAM/NOR 写操作时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168 异步复用 PSRAM/NOR 写 -NWAIT 时序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169 同步复用 NOR/PSRAM 读操作时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170 同步复用 PSRAM 写操作时序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172 同步非复用 NOR/PSRAM 读操作时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173 同步非复用 PSRAM 写操作时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175 PC 卡 /CF 读写周期的开关特性 - 在属性 / 通用空间中 . . . . . . . . . . . . . . . . . . . . . . . . . . . 179 PC 卡 /CF 读写周期的开关特性 - 在 I/O 空间中 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180 NAND Flash 读周期的开关特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182 NAND Flash 写周期的开关特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183 SDRAM 读时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184 LPSDR SDRAM 读时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184 SDRAM 写时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186 LPSDR SDRAM 写时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186 DCMI 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187 LTDC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188 动态特性：SD / MMC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191 RTC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191 LQPF100， 14 × 14 mm， 100 引脚薄型正方扁平封装机械数据 . . . . . . . . . . . . . . . . . . . 193 WLCSP143， 0.4 mm 脚间距晶元级芯片尺寸封装机械数据 . . . . . . . . . . . . . . . . . . . . . . 197 LQFP144， 20 × 20 mm， 144 引脚薄型正方扁平封装 机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199 LQFP176， 24 × 24 mm， 176 引脚薄型正方扁平封装 机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202 LQFP208， 28 × 28 mm， 208 引脚薄型正方扁平封装 机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206 UFBGA169 - 超薄紧密排列焊球阵列 7 × 7 × 0.6 mm 机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209 UFBGA176+25 - 超薄紧密排列焊球阵列 10 × 10 × 0.6 mm 机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211 TFBGA216 - 薄型紧密排列焊球阵列 13 × 13 × 0.8mm 封装机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213 封装热特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215 订货代码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216 不同工作供电电压范围的限制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217 文档修订历史 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223 DocID024030 Rev 4 图片索引 STM32F427xx STM32F429xx 图片索引 图 1. 图 2. 图 3. 图 4. 图 5. 图 6. 图 7. 图 8. 图 9. 图 10. 图 11. 图 12. 图 13. 图 14. 图 15. 图 16. 图 17. 图 18. 图 19. 图 20. 图 21. 图 22. 图 23. 图 24. 图 25. 图 26. 图 27. 图 28. 图 29. 图 30. 图 31. 图 32. 图 33. 图 34. 图 35. 图 36. 图 37. 图 38. 图 39. 图 40. STM32F10xx/STM32F2xx/STM32F4xx 兼容的电路板设计， 用于 LQFP100 封装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 STM32F10xx/STM32F2xx/STM32F4xx 兼容的电路板设计， 用于 LQFP144 封装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 STM32F2xx 和 STM32F4xx 兼容的电路板设计， 用于 LQFP176 和 UFBGA176 封装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 STM32F427xx 和 STM32F429xx 框图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 STM32F427xx 和 STM32F429xx Multi-AHB 矩阵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 电源监控器与内部复位 OFF 的互连 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 PDR_ON 控制内部复位 OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 调压器 OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 在调压器 OFF 时启动：VDD 斜率慢 - 当 VCAP_1/VCAP_2 稳定后，发生掉电复位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 在调压器 OFF 模式时启动：VDD 斜率快 - 在 VCAP_1/VCAP_2 稳定前，发生掉电复位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 STM32F42x LQFP100 引脚排列 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 STM32F42x WLCSP143 焊球布局 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 STM32F42x LQFP144 引脚排列 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 STM32F42x LQFP176 引脚排列 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 STM32F42x LQFP208 引脚排列 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 STM32F42x UFBGA169 焊球布局 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 STM32F42x UFBGA176 焊球布局 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 STM32F42x TFBGA216 焊球布局 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 存储器映射 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 引脚负载条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 引脚输入电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 电源方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 电流消耗测量方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91 外部电容 CEXT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96 典型的 VBAT 电流消耗 （LSE 和 RTC ON/ 备份 RAM OFF） . . . . . . . . . . . . . . . . . . . . . . 104 典型的 VBAT 电流消耗 （LSE 和 RTC ON/ 备份 RAM ON）. . . . . . . . . . . . . . . . . . . . . . . 105 高速外部时钟源的交流时序图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117 低速外部时钟源的交流时序图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117 采用 8 MHz 晶振的典型应用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118 采用 32.768 kHz 晶振的典型应用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119 LACCHSI 与温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 ACCLSI 与温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121 中央扩频模式的 PLL 输出时钟波形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 下扩频模式的 PLL 输出时钟波形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 FT I/O 输入特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133 I/O 交流特性定义 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136 推荐的 NRST 引脚保护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137 I2C 总线交流波形和测量电路 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139 SPI 时序图 – 从模式且 CPHA = 0. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141 SPI 时序图 – 从模式且 CPHA = 1(1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142 DocID024030 Rev 4 9/226 图片索引 图 41. 图 42. 图 43. 图 44. 图 45. 图 46. 图 47. 图 48. 图 49. 图 50. 图 51. 图 52. 图 53. 图 54. 图 55. 图 56. 图 57. 图 58. 图 59. 图 60. 图 61. 图 62. 图 63. 图 64. 图 65. 图 66. 图 67. 图 68. 图 69. 图 70. 图 71. 图 72. 图 73. 图 74. 图 75. 图 76. 图 77. 图 78. 图 79. 图 80. 图 81. 图 82. 图 83. 图 84. 图 85. 图 86. 10/226 STM32F427xx STM32F429xx SPI 时序图 – 主模式 (1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142 I2S 从模式时序图 （Philips 协议） (1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144 I2S 从模式时序图 （Philips 协议） (1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144 SAI 主时序波形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146 SAI 从时序波形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146 USB OTG 全速时序：数据信号上升时间和下降时间的定义 . . . . . . . . . . . . . . . . . . . . . . . 148 ULPI 时序图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149 以太网 SMI 时序图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151 以太网 RMII 时序图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 以太网 MII 时序图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 ADC 精度特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157 使用 ADC 的典型连接图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157 电源和参考电源去耦 （VREF+ 未连接到 VDDA） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158 电源和参考电源去耦 （VREF+ 连接到 VDDA）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158 12 位缓冲 / 非缓冲 DAC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162 异步非复用 SRAM/PSRAM/NOR 读操作波形. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163 异步非复用 SRAM/PSRAM/NOR 写操作波形. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 异步复用 PSRAM/NOR 读操作波形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166 异步复用 PSRAM/NOR 写操作波形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168 同步复用 NOR/PSRAM 读操作时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170 同步复用 PSRAM 写操作时序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171 同步非复用 NOR/PSRAM 读操作时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173 同步非复用 PSRAM 写操作时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174 PC 卡 /CF 卡控制器的通用存储器读访问波形. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176 PC 卡 /CF 卡控制器的通用存储器写访问波形. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176 PC 卡 /CF 卡控制器的波形 - 属性存储器 读访问 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177 PC 卡 /CF 卡控制器的波形 - 属性存储器 写访问 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178 PC 卡 /CF 卡控制器的 I/O 空间读访问波形. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178 PC 卡 /CF 卡控制器的 I/O 空间写访问波形. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179 NAND 控制器的读访问波形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181 NAND 控制器的写访问波形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181 NAND 控制器的通用存储器读访问波形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182 NAND 控制器的通用存储器写访问波形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182 SDRAM 读访问波形 （CL = 1） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183 SDRAM 写访问波形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185 DCMI 时序图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187 LCD-TFT 水平时序图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189 LCD-TFT 垂直时序图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189 SDIO 高速模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190 SD 默认模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190 LQFP100， 14 × 14 mm 100 引脚薄型正方扁平封装图 . . . . . . . . . . . . . . . . . . . . . . . . . . 192 LQPF100 建议封装图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194 LQFP100 标记 （封装顶视图）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195 WLCSP143， 0.4 mm 脚间距晶元级芯片尺寸封装图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196 WLCSP143 标记 （封装顶视图） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198 LQFP144， 20 × 20 mm， 144 引脚薄型正方扁平封装图 . . . . . . . . . . . . . . . . . . . . . . . . 199 DocID024030 Rev 4 图片索引 STM32F427xx STM32F429xx 图 87. 图 88. 图 89. 图 90. 图 91. 图 92. 图 93. 图 94. 图 95. 图 96. 图 97. 图 98. 图 99. 图 100. 图 101. 图 102. 图 103. 图 104. 图 105. 图 106. 图 107. LQFP144 建议封装图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200 LQFP144 标记 （封装顶视图）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201 LQFP176， 24 × 24 mm， 176 引脚薄型正方扁平封装图 . . . . . . . . . . . . . . . . . . . . . . . . 202 LQFP176 建议封装图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204 LQFP176 标记 （封装顶视图）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205 LQFP208， 28 × 28 mm， 208 引脚薄型正方扁平封装图 . . . . . . . . . . . . . . . . . . . . . . . . 206 LQFP208 建议封装图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207 LQFP208 标记 （封装顶视图）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208 UFBGA169 - 超薄紧密排列焊球阵列 7 × 7 mm， 0.6 mm， 封装图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209 UFBGA169 标记 （封装顶视图） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210 UFBGA176+25 - 超薄紧密排列焊球阵列 10 × 10 × 0.6 mm， 封装图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211 UFBGA176+25 标记 （封装顶视图） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212 TFBGA216 - 薄型紧密排列焊球阵列 13 × 13 × 0.8mm， 封装图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213 TFBGA176 标记 （封装顶视图）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214 USB 控制器配置为仅外设，用于全速模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218 USB 控制器配置为仅主机，用于全速模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218 USB 控制器配置为双模，用于全速模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219 USB 控制器配置为外设、主机、双模，用于高速模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . 220 MII 模式，使用 25 MHz 晶振. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221 带有 50 MHz 振荡器的 RMII . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221 带有 25 MHz 晶振的 RMII 和带有 PLL 的 PHY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 222 DocID024030 Rev 4 11/226 前言 1 STM32F427xx STM32F429xx 前言 本数据手册提供了 STM32F427xx 和 STM32F429xx 微控制器产品线的说明。有关意法半导 体整个 STM32 系列的更多详细信息，请参见第 2.1 章节：系列之间的全兼容性。 应将 STM32F427xx 和 STM32F429xx 数据手册与 STM32F4xx 参考手册相结合来阅读。 若需 Cortex®-M4 内核的信息，请参考 Cortex®-M4 编程手册（PM0214），可从 www.st.com 获取。 12/226 DocID024030 Rev 4 说明 STM32F427xx STM32F429xx 2 说明 STM32F427xx 和 STM32F429xx 器件基于高性能的 ARM® Cortex®-M4 32 位 RISC 内核，工 作频率高达 180 MHz。Cortex-M4 内核带有单精度浮点运算单元 (FPU)，支持所有 ARM® 单 精度数据处理指令和数据类型。它还具有一组 DSP 指令和提高应用安全性的一个存储器保护 单元 (MPU)。 STM32F427xx 和 STM32F429xx 器件集成了高速嵌入式存储器 (Flash 存储器和 SRAM 的容 量分别高达 2M 字节和 256K 字节 ) 和高达 4K 字节的后备 SRAM，以及大量连至 2 条 APB 总 线、 2 条 AHB 总线和 1 个 32 位多 AHB 总线矩阵的增强型 I/O 与外设。 所有型号均带有 3 个 12 位 ADC、 2 个 DAC、 1 个低功耗 RTC、 12 个通用 16 位定时器 ( 包 括 2 个用于电机控制的 PWM 定时器 )、 2 个通用 32 位定时器。 它们还带有标准与高级通信接口。 • 高达三个 I2C • 六个 SPI，两个 I2S 全双工。为达到音频级的精度，I2S 外设可通过专用内部音频 PLL 提供 时钟，或使用外部时钟以实现同步。 • 四个 USART 及四个 UART • 一个 USB OTG 全速和一个具有全速能力的 USB OTG 高速 （配有 ULPI）， • 两个 CAN • 一个 SAI 串行音频接口 • 一个 SDIO/MMC 接口 • 以太网和摄像头接口 • LCD-TFT 显示控制器 • Chrom-ART 加速器 ™。 高级外设包括一个 SDIO、一个灵活存储器控制 （FMC）接口、一个用于 CMOS 传感器的摄 像 头 接 口。有 关 各 产 品 编 号 可 用 外 设 的 完 整 列 表，请 参 考 表 2: STM32F427xx 和 STM32F429xx 的特性和外设数量。 STM32F427xx 和 STM32F429xx 器件的工作温度范围是 -40~+105 °C，供电电压范围是 1.7~3.6 V。 若使用外部供电监控器，则供电电压可低至 1.7 V（请参考第 3.17.2 章节：内部复位 OFF）。 该系列提供了一套全面的节能模式，可实现低功耗应用设计。 STM32F427xx 和 STM32F429xx 器件有 8 种封装，范围从 100 引脚至 216 引脚。所包括的 外设因所选的器件而异。 DocID024030 Rev 4 13/226 • 电机驱动和应用控制 • 医疗设备 • 工业应用：PLC、逆变器、断路器 • 打印机、扫描仪 • 警报系统、视频电话、 HVAC • 家庭音响设备 说明 14/226 这些特性使得 STM32F427xx 和 STM32F429xx 微控制器适合于广泛的应用： 图 4 给出了该器件系列的总体框图。 表 2. STM32F427xx 和 STM32F429xx 的特性和外设数量 DocID024030 Rev 4 STM32F427 Vx 外设 Flash (KB) 1024 系统 SRAM (KB) 备份 (Backup) 以太网 1024 2048 1024 2048 STM32F429Zx STM32F427 STM32F429 STM32F427 Ax Ax Ix 512 1024 2048 1024 2048 1024 2048 1024 2048 STM32F429Ix 512 1024 2048 STM32F429Bx STM32F429Nx 512 1024 2048 512 1024 2048 256(112+16+64+64) 4 有 通用 10 高级控制 2 基本 2 有 STM32F427xx STM32F429xx 随机数发生器 512 STM32F427 Zx 有(1) FMC 存储控制器 定时器 2048 STM32F429Vx STM32F427 Vx 外设 STM32F429Vx STM32F427 Zx STM32F429Zx SPI / I2S STM32F427 STM32F429 STM32F427 Ax Ax Ix I C 4/4 USB OTG FS 有 USB OTG HS 有 CAN 2 SAI 1 SDIO 有 DocID024030 Rev 4 相机接口 有 无 有 无 有 Chrom-ART Accelerator™ GPIO 12 位 ADC 通道数 STM32F429Nx 3 USART/ UART LCD-TFT （仅限 STM32F429xx） STM32F429Bx 6/2 （全双工）(2) 2 通信接口 STM32F429Ix STM32F427xx STM32F429xx 表 2. STM32F427xx 和 STM32F429xx 的特性和外设数量 （续） 无 有 无 有 有 82 114 130 140 168 3 16 24 12 位 DAC 通道数 有 2 180 MHz 最大 CPU 频率 1.8 到 3.6 V(3) 工作电压 环境温度：–40 至 +85 °C /–40 至 +105 °C 工作温度 结温：–40 至 + 125 °C 封装 1. LQFP100 WLCSP143 LQFP144 UFBGA169(4) UFBGA176 LQFP176 LQFP208 TFBGA216 对于 LQFP100 封装，只有 FMC Bank1 或 Bank2 可用。Bank1 只能通过片选信号 NE1 以复用模式支持 NOR/PSRAM 存储器。Bank2 只能通过片选信号 NE2 支持 16 位或 8 位 NAND Flash。由于此 封装中未提供端口 G，因此无法使用中断线。 SPI2 和 SPI3 接口可以在 SPI 模式和 I2S 音频模式这两种工作方式之间灵活切换。 3. 当器件工作于低温度范围，并使用了外部供电监控器 （请参考第 3.17.2 章节：内部复位 OFF）时，可达到 1.7 V 的 VDD/VDDA 最小值。 4. 在 UFBGA169 上，仅支持 SDRAM、 NAND 和复用静态存储器。 说明 15/226 2. 说明 2.1 STM32F427xx STM32F429xx 系列之间的全兼容性 STM32F427xx 和 STM32F429xx 器件是 STM32F4 产品系列的一部分。它们的引脚、软件、 特性均与 STM32F2xx 器件完全兼容，使得用户可在开发期间尝试不同的存储器密度、外设、 性能 （FPU、更高的频率），获取更大的自由度。 STM32F427xx 和 STM32F429xx 器件与整个 STM32F10xx 产品系列保持兼容。所有功能引 脚都引脚兼容。然而，STM32F427xx 和 STM32F429xx 并不能直接替代 STM32F10xx 器件： 这两个产品系列的电源方案不同，因此它们的电源引脚不同。虽然如此，但是从 STM32F10xx 到 STM32F42x 产品系列的转换非常简单，仅有少数引脚受到影响。 图 1、图 2、图 3 给出了 STM32F4xx、 STM32F2xx、 STM32F10xx 产品系列兼容的电路板 设计。 图 1. STM32F10xx/STM32F2xx/STM32F4xx 兼容的电路板设计， 用于 LQFP100 封装    744    744 744
744  7%% 7 44 ͖͐
ȍ⩡䭧䔊㜟喝 7%% 744 ᄥκ45.'YYͦ744 ᄥκ45.'YYͦ744 ᄥκ45.'YYͦ744ȟ7%%ȟ/$ 16/226    45.'YYY
䙹㒚ᰵ
ȍ⮰
⩡䭧ᝂ☶ᶑ喏Ѳ౔45.'YY
䙹㒚͙⇍ᰵ  744 DocID024030 Rev 4 45.'YYͦ744喏
45.'YYͦ7%% BJD 说明 STM32F427xx STM32F429xx 图 2. STM32F10xx/STM32F2xx/STM32F4xx 兼容的电路板设计， 用于 LQFP144 封装 图 3. STM32F2xx 和 STM32F4xx 兼容的电路板设计， 用于 LQFP176 和 UFBGA176 封装     ᄥκ45.'YYͦ(/% ᄥκ45.'YYͦ

#:1"44@3&(  โ䘔⩡⎼
⯽ᣓஔ⮰
ԍण
1%3@0/     7%% 744 ͖͐
ȍ⩡䭧䔊㜟喝 ᄥκ45.'YYͦ744ȟ7%%ȟ/$ ᄥκ45.'YYͦ7%%ᝂโ䘔⩡⎼⯽ᣓஔ⮰ԍण .47 DocID024030 Rev 4 17/226 说明 STM32F427xx STM32F429xx 图 4. STM32F427xx 和 STM32F429xx 框图
$$.᪜ᢚ3".

,# +5"(

48
.16 /7*$ &5. -$%@3
-$%@(
-$%@# -$%@)4:/$
-$%@74:/$
-$%@%& -$%@$-, %." ≭'*'0 %." ≭'*'0 -$%5'5 3/( .#
'MBTI 43".

,#
43".

,# 43".

,# ")#

.)[ ")#

.)[
3$
)4 103
ูѹ 3$
-4 *OU )4:/$
74:/$ 16*9$-,
% %1 %. *%
7#64
40' 7%%


㜟

7 744 7$"1
7$"1 !7%% !7%%" '*'0 64# 05(
'4 ⩡⎼ネ⤲
⩡ࢷ䄯㞮ஔ 㜟
7
7%% '*'0 $)30."35 %."% ᥰ‫׻‬๠ᣑए 1): %." '*'0 .#
'MBTI '*'0 '*'0 64# 05(
)4
"35
"$$&- $"$)& 4#64 &UIFSOFU
."$ %."
'*'0  1): %1
%. 6-1*$,
%
%*3
451
/95 *%
7#64
40' $-,
/&

" %
/0&/
/8&/ /#-
4%$-,&
4%/&

4%/8&
/
/3"4
/$"4
/"%7 /8"*5/*03%
/3&(
$% */53

โ䘔ႄ‫ה‬ஔᣓ‫ݢ‬ஔ喋'.$喌 43".ȟ4%3".ȟ143".ȟ /03
'MBTIȟ1$ࢍȟ /"/%
'MBTI %#64 "3.
$PSUFY.


.)[ *#64 '16 .**ᝂ3.**҈ͦ"' .%*0҈ͦ"' ")# ")#
CVTNBUSJY
4.

/+5345
+5%* +5$,48$-, +5%048%
+5%0 53"$&$-, 53"$&% ⩡⎼⯽ᣓ 1031%3 #03 1" (1*0
〛ए" 1# (1*0
〛ए# 1$ (1*0
〛ए$ 1% (1*0
〛ए% 1& (1*0
〛ए& 1' (1*0
〛ए' 1( (1*0
〛ए( 1) (1*0
〛ए) 1* (1*0
〛ए* 1+ (1*0
〛ए+
,#
#,143". (1*0
〛ए, 5*. C ͖䕆䕿喏&53҈ͦ"' 5*. C ͖䕆䕿喏&53҈ͦ"' 5*. C ͖䕆䕿喏&53҈ͦ"' ͖䕆䕿 -4 %." ")#"1# ")#"1# 5*.

18. C 5*.

18.C C ͖䕆䕿҈ͦ"' 5*. C 5*. C ͖䕆䕿҈ͦ"' 39
59
$, $54
354
҈ͦ
"' TNDBSE 64"35 JS%" 39
59
$, $54
354
҈ͦ
"' TNDBSE 64"35 JS%" .04*
.*40 4$,
/44
҈ͦ
"' .04*
.*40 4$,
/44
҈ͦ
"' .04*
.*40 4$,
/44
҈ͦ
"' .04*
.*40 4$,
/44
҈ͦ
"' 41* 41* 88%( C 5*. C ͖Ὅ᠋䒿‫ڑ‬喏ᄥ͖"%$䕆⩔ "%$ ͖Ὅ᠋䒿‫ڑ‬喏ᄥ"%$䕆⩔ "%$ "%$ %"$ *5' %"$ *' !7%%" C C ͖䕆䕿҈ͦ"' 5*. C ͖䕆䕿҈ͦ"' C ͖䕆䕿҈ͦ"' TNDBSE 39
59
҈ͦ
"' $54
354
҈ͦ
"' TNDBSE 39
59
҈ͦ
"' $54
354
҈ͦ
"' 6"35 39
59
҈ͦ
"' 6"35 39
59
҈ͦ
"' 6"35 39
59
҈ͦ
"' 39
59
҈ͦ
"' 6"35 41*4 .04*4%
.*404%@FYU
4$,$, /4484
.$,
҈ͦ
"' 41*4 .04*4%
.*404%@FYU
4$,$, /4484
.$,
҈ͦ
"' *$4.#64 !7%%" 64"35
.#QT ⍕Ꮢьᙋஔ 5*. *$4.#64 '*'0 4"* 35$@"' 35$@"' 35$@); 64"35 JS%" 5*. 04$@*/ 04$@065 5*. 5*. 41* 4%
4$,
'4
.$-,
҈ͦ
"' 35$ "86 ำЩჰႄஔ
64"35 JS%" "1#
.)[
41* 95"-

L)[
*$4.#64 CY$"/ CY$"/ ᪜ႃ␐∎ஔ 4%*0

..$ 5*. "%$⮰͖Ὅ᠋䒿‫ڑ‬ -4 1$-,Y )$-,Y &95
*5
8,61 ͖䕆䕿҈ͦ"'

7%%3&'@"%$ !7#"5 4$-
4%"
4.#"
҈ͦ
"' '*'0 ͖ξ㶑䕆䕿喋5*.@$)/喌喏 ͖䕆䕿喋5*.@$)&53喏 #,*/҈ͦ"' ͖ξ㶑䕆䕿喋5*.@$)/喌喏 ͖䕆䕿喋5*.@$)&53喏
#,*/҈ͦ"' 7#"5


㜟

7 ᒱᱦᣑए %." 04$@*/ 04$@065 *8%(
ูѹস
."/"(5 ᬢ䧋ᣓ‫ݢ‬ "1#
.)[ "1#

.)[
NBY % $.%
$,
҈ͦ
"' 95"-
04$
.)[ "1#

.)[

"'
7%%"
744" /345 17% !7%%" !7%% '*'0 1, 1--   59
39 4$-
4%"
4.#"
҈ͦ
"' 4$-
4%"
4.#"
҈ͦ
"' 59
39 %"$@065 %"$@065 ҈ͦ
"' ҈ͦ
"' .47 1. 连至 APB2 的定时器从 TIMxCLK 提供时钟 （最高 180 MHz） ，连至 APB1 的定时器从 TIMxCLK 提供时钟 （取决于 RCC_DCKCFGR 寄存器中 TIMPRE 位的配置，最高 90 MHz 或 180 MHz）。 2. LCD-TFT 仅适用于 STM32F429xx 设备。 18/226 DocID024030 Rev 4 功能概述 STM32F427xx STM32F429xx 3 功能概述 3.1 ARM® Cortex®-M4，配有 FPU、嵌入式 Flash、 SRAM 带有 FPU 处理器的 ARM® Cortex®-M4 是最新一代的嵌入式系统 ARM 处理器。该处理器引 脚数少、功耗低，能够提供满足 MCU 实现要求的低成本平台，同时具备卓越的计算性能和先 进的中断响应。 带有 FPU 内核的 ARM® Cortex®-M4 处理器是一款 32 位 RISC 处理器，具有优异的代码效 率，采用通常 8 位和 16 位器件的存储器空间即可发挥 ARM 内核的高性能。 该处理器支持一组 DSP 指令，能够实现有效的信号处理和复杂的算法执行。 它的单精度 FPU （浮点单元）通过使用元语言开发工具，可加速开发，防止饱和。 STM32F42x 产品系列与所有 ARM 工具和软件兼容。 图 4 给出了 STM32F42x 系列的总体框图。 注： 配有 FPU 的 Cortex-M4 内核与 Cortex-M3 内核二进制兼容。 3.2 自适应实时存储器加速器 (ART Accelerator™) ART 加速器 ™ 是一种存储器加速器，它为 STM32 工业标准的配有 FPU 处理器的 ARM® Cortex®-M4 做了优化。该加速器平衡了配有 FPU 的 ARM® Cortex®-M4 在 Flash 技术方面的 固有性能优势，克服了通常条件下，高速处理器在运行中需要经常等待 FLASH 的情况。 为了发挥处理器在此频率时的 225 DMIPS 全部性能，该加速器将实施指令预取队列和分支缓 存，从而提高了 128 位 Flash 的程序执行速度。根据 CoreMark 基准测试，凭借 ART 加速器 所获得的性能相当于 Flash 在 CPU 频率高达 180 MHz 时以 0 个等待周期执行程序。 3.3 存储器保护单元 存储器保护单元 （MPU）用于管理 CPU 对存储器的访问，防止一个任务意外损坏另一个激 活任务所使用的存储器或资源。此存储区被组织为最多 8 个保护区，还可依次再被分为最多 8 个子区。保护区大小可为 32 字节至可寻址存储器的整个 4G 字节。 若应用中有一些关键的或认证的代码必须受到保护，以免被其它任务的错误行为影响，则 MPU 尤其有用。它通常由 RTOS （实时操作系统）管理。若程序访问的存储器位置被 MPU 禁止，则 RTOS 可检测到它并采取行动。在 RTOS 环境中，内核可基于执行的进程，动态更 新 MPU 区的设置。 MPU 是可选的，若应用不需要则可绕过。 DocID024030 Rev 4 19/226 功能概述 3.4 STM32F427xx STM32F429xx 嵌入式 Flash 该器件内置了高达 2 M 字节的 Flash，可存储程序和数据。 3.5 CRC （循环冗余校验）计算单元 CRC （循环冗余校验）计算单元使用一个固定的多项式发生器从一个 32 位的数据字中产生 CRC 码。 在众多的应用中，基于 CRC 的技术还常用来验证数据传输或存储的完整性。根据 EN/IEC 60335-1 标准的规定，这些技术提供了验证 Flash 完整性的方法。CRC 计算单元有助于在运 行期间计算软件的签名，并将该签名与链接时生成并存储在指定存储单元的参考签名加以比 较。 3.6 片内 RAM 所有器件都内置有： • 高达 256K 字节的系统 SRAM，包括 64 K 字节的 CCM （内核耦合存储器）数据 RAM 以 CPU 时钟速度访问 （读 / 写） RAM， 0 等待状态。 • 4 K 字节的备份 SRAM 仅能从 CPU 访问此区域。它的内容受到保护，免受意外的写访问，并保持在待机或 VBAT 模式。 3.7 Multi-AHB 总线矩阵 32 位的 multi-AHB 总线矩阵将所有主设备 （CPU、 DMA、以太网、 USB HS、 LCD-TFT、 DMA2D）和从设备（Flash、RAM、FMC、AHB、APB 外设）互连，确保了即使多个高速外 设同时工作时，工作也能无缝、高效。 20/226 DocID024030 Rev 4 功能概述 STM32F427xx STM32F429xx 图 5. STM32F427xx 和 STM32F429xx Multi-AHB 矩阵 $ISPN
"35ߌ䕋ஔ %."% *$0%& %$0%& "$$&- %."% -$%5'5@. 64#@)4@. ."$ 64#
05( -$%5'5 &UIFSOFU )4 &5)&3/&5@. %."@1 (1 %." %."@.&. %."@.&. (1 %." %."@1* 4CVT %CVT "3. $PSUFY. *CVT ,ႃ㞮⮰
$$.᪜ᢚ3". 'MBTI 43".

,CZUF 43".
,CZUF 43".

,CZUF ")# โ䃪 ")# โ䃪 '.$โ䘔 .FN$UM "1# "1# #VT
NBUSJY4 .47 3.8 DMA 控制器 (DMA) 该器件具有两个通用双端口 DMA （DMA1 和 DMA2），每个都有 8 个流。它们能够管理存储 器到存储器、外设到存储器、存储器到外设的传输。它们具有用于 APB/AHB 外设的专用 FIFO，支持突发传输，其设计可提供最大外设带宽 （AHB/APB）。 这两个 DMA 控制器支持循环缓冲区管理，当控制器到达缓冲区末尾时，无需专门代码。这两 个 DMA 控制器还有双缓冲特性，可自动使用和切换两个存储器缓冲，而不需要特殊代码。 每个数据流都与专用的硬件 DMA 请求相连，同时支持软件触发。通过软件进行相关配置，并 且数据源和数据目标之间传输的数据量不受限制。 DocID024030 Rev 4 21/226 功能概述 STM32F427xx STM32F429xx DMA 可与下列主要外设共同使用： 3.9 • • SPI 和 I2S I2C • USART • • 通用、基本和高级控制定时器 TIMx DAC • SDIO • • 摄像头接口 (DCMI) ADC • SAI1. 可变存储控制器 (FMC) 所有器件都内置有 FMC。它有四个片选输出，支持下列模式：PCCard/Compact Flash、 SDRAM/LPSDR SDRAM、 SRAM、 PSRAM、 NOR Flash、 NAND Flash。 功能概述： • 8 位、 16 位和 32 位数据总线宽度 • 读 FIFO，用于 SDRAM 控制器 • 写 FIFO • 同步访问的最大 FMC_CLK/FMC_SDCLK 频率为 90 MHz。 LCD 并行接口 FMC 可以和大多数图形 LCD 控制器无缝连接。它支持 Intel 8080 和 Motorola 6800 模式，并 且可以灵活适应特定的 LCD 接口。凭借这种 LCD 并行接口功能，可使用带嵌入式控制器的 LCD 模块轻松构建经济高效的图形应用，也可使用带专用加速功能的外部控制器轻松构建高 性能解决方案。 3.10 LCD-TFT 控制器 （仅 STM32F429xx 可用） LCD-TFT 显示控制器提供了 24 位的并行数字 RGB （红、绿、蓝），传送的所有信号可直接 与最高 XGA （1024x768）分辨率的广泛的 LCD 和 TFT 面板接口，它具有下列特性： 22/226 • 2 个带有专用 FIFO 的显示层 （FIFO 深度 64x32 位） • 查色表 (CLUT)，每层高达 256 种颜色 （256x24 位） • 每层有多达 8 个输入颜色格式可供选择 • 使用 alpha 值 （每像素或常数）在两层之间灵活混合 • 每层都有灵活的可编程参数 • 色键 （透明颜色） • 高达 4 个可编程中断事件。 DocID024030 Rev 4 功能概述 STM32F427xx STM32F429xx 3.11 Chrom-ART Accelerator™ (DMA2D) Chrom-Art Accelerator™ （DMA2D）是一个图形加速器，提供了高级的位渲染、行数据拷贝 和像素格式转换。它支持下列功能： • 可使用固定颜色进行矩形填充 • 矩形拷贝 • 具有像素格式转换的矩形拷贝 • 具有混合及像素格式转换的矩形合成。 支持多种图片格式编码，从非直接的 4bpp 颜色模式至 32bpp 的直接颜色。它内置了专用的 存储器以储存颜色查找表。 当操作完成或在编程的水印处可生成中断。 所有操作都为全自动，不依赖于 CPU 或 DMA 独立运行。 3.12 嵌套向量中断控制器 (NVIC) 该器件内置有嵌套的向量中断控制器，可管理 16 个优先级，处理带 FPU 的 Cortex®-M4 内核 的最多 91 个可屏蔽中断通道及 16 个中断线。 • 紧耦合的 NVIC 使得中断响应更快 • 直接向内核传递中断入口向量表地址 • 允许对中断进行早期处理 • 处理后到但优先级较高的中断 • 支持中断咬尾功能 • 自动保存处理器状态 • 退出中断时自动恢复现场，无需指令开销 此硬件模块以最短的中断延迟提供了灵活的中断管理功能。 3.13 外部中断 / 事件控制器 (EXTI) 外部中断 / 事件控制器包含 23 根用于产生中断 / 事件请求的边沿检测中断线。每根中断线都 可以独立配置以选择触发事件（上升沿触发、下降沿触发或边沿触发），并且可以单独屏蔽。 挂起寄存器用于保持中断请求的状态。EXTI 可检测到脉冲宽度小于内部 APB2 时钟周期的外 部中断线。外部中断线最多有 16 根，可从最多 168 个 GPIO 中选择连接。 3.14 时钟和启动 复位时， 16 MHz 内部 RC 振荡器被选作默认的 CPU 时钟。该 16 MHz 内部 RC 振荡器在工 厂调校，可在全温度范围提供 1% 的精度。应用可选择 RC 振荡器或外部 4-26 MHz 时钟源作 为系统时钟。此时钟的故障可被监测。若检测到故障，则系统自动切换回内部 RC 振荡器并 生成软件中断 （若启用）。此时钟源输入至 PLL，因此频率可增至 180 MHz。类似地，必要 时（例如，当间接使用的外部振荡器发生故障时）可以对 PLL 时钟输入进行完全的中断管理。 DocID024030 Rev 4 23/226 功能概述 STM32F427xx STM32F429xx 可通过多个预分频器配置两个 AHB 总线、高速 APB （APB2）、低速 APB （APB1）域。两 个 AHB 总线的最大频率为 180 MHz，高速 APB 域的最大频率为 90 MHz。低速 APB 域的最 大允许频率为 45 MHz。 该器件内置有一个专用 PLL（PLLI2S）和 PLLSAI，可达到音频级性能。在此情况下，I2S 主 时钟可生成 8 kHz 至 192 kHz 的所有标准采样频率。 3.15 自举模式 启动时，通过自举引脚来选择以下三种自举模式之一： • 从用户 Flash 自举 • 从系统存储器自举 • 从嵌入式 SRAM 自举 自举程序位于系统存储器中。它用于通过串行接口对 Flash 重新编程。请参考应用笔记 AN2606 以获取详细信息。 3.16 电源方案 • VDD = 1.7 至 3.6 V：I/O 和内部调压器（若启用）的外部电源，通过 VDD 引脚外部提供。 • VSSA、VDDA = 1.7 至 3.6 V：ADC、DAC、复位模块、RC、PLL 的外部模拟电源。VDDA 和 VSSA 必须分别连至 VDD 和 VSS。 • VBAT = 1.65 到 3.6 V：当 VDD 不存在时，作为 RTC、 32 kHz 外部时钟振荡器和备份寄 存器的电源 （通过电源开关供电）。 注： 当使用了外部供电监控器 （请参考第 3.17.2 章节：内部复位 OFF）时，可达到 1.7 V 的 VDD/VDDA 最小值。 请参考表 3: 调压器配置模式与器件工作模式以了解支持此选项的封装。 3.17 电源监控器 3.17.1 内部复位 ON 在内置了 PDR_ON 引脚的封装上，通过保持 PDR_ON 为高电平来启用电源监控器。在其它 封装上，电源监控器一直启用。 该器件具有一个集成的上电复位 （POR） / 掉电复位 （PDR）电路，与欠压复位 （BOR）电 路耦合。当上电时，POR/PDR 一直激活，确保从 1.8 V 开始正常工作。当达到 1.8 V POR 的 门限电平后，选项字节加载过程开始，确认或修改默认的 BOR 门限，或永久禁止 BOR。通 过设置选项字节，可有三个 BOR 门限。当 VDD 低于指定阈值 VPOR/PDR 或 VBOR 时，器件无 需外部复位电路便会保持复位模式。 24/226 DocID024030 Rev 4 功能概述 STM32F427xx STM32F429xx 该器件还有一个嵌入式可编程电压检测器 (PVD)，用于监视 VDD/VDDA 电源并将其与 VPVD 阈值进行比较。当 VDD/VDDA 低于 VPVD 阈值和 / 或 VDD/VDDA 高于 VPVD 阈值时，将产生中 断。随后，中断服务程序会生成一条警告消息并且 / 或者使 MCU 进入安全状态。 PVD 由软 件使能。 3.17.2 内部复位 OFF 此特性仅在具有 PDR_ON 引脚的封装上可用。通过 PDR_ON 引脚可禁用内部上电复位 （POR） / 掉电复位 （PDR）电路。 在 VDD 低于指定门限时，外部电源监控器应监控 VDD 并将器件保持在复位模式。 PDR_ON 应连至此外部电源监控器。请参见图 6: 电源监控器与内部复位 OFF 的互连。 图 6. 电源监控器与内部复位 OFF 的互连 9'' 9 '' โ䘔







⩡⎼⯽ᣓஔ โ䘔ูѹᣓ‫ݢ‬ஔ喏ᑿ


















ᬢᰵᩴ 9''9 3'5B21 1567 Ꮐ⩔ูѹԍण
喋छ䔵喌 9'' 069 器件在门限以下时必须保持为复位状态的 VDD 指定门限为 1.7 V （请参见图 7）。 适合低功耗应用设计的一组完整的节电模式。 当内部复位为 OFF 时，将不再支持下列集成特性： • 集成的上电复位 （POR） / 掉电复位 （PDR）电路禁用 • 欠压复位 （BOR）电路必须禁用 • 嵌入式的可编程电压检测器 （PVD）禁用 • VBAT 功能不再可用， VBAT 引脚应连至 VDD。 除了 LQFP100，所有封装都可通过 PDR_ON 信号禁用内部复位。 DocID024030 Rev 4 25/226 功能概述 STM32F427xx STM32F429xx 图 7. PDR_ON 控制内部复位 OFF 7 %% 1%3


7

ᬢ䬠 ⩝䲊⩡⎼⯽ᣓஔ⮰‫ڢ‬Ⴏ⎼ูѹ
/345 1%3@0/ 1%3@0/ ᬢ䬠 .47 3.18 调压器 调压器具有四种工作模式： • • 3.18.1 调压器 ON – 主调压器模式 （MR） – 低功耗调压器 （LPR） – 掉电 调压器 OFF 调压器 ON 在内置了 BYPASS_REG 引脚的封装上，通过保持 BYPASS_REG 为低电平来启用调压器。 在所有其它封装上，调压器一直启用。 26/226 DocID024030 Rev 4 功能概述 STM32F427xx STM32F429xx 当调压器为 ON 时，可由软件配置三种功耗模式： • MR 模式用于运行 / 睡眠模式或停止模式 – 在运行 / 睡眠模式中 MR 模式用于正常模式 （默认模式）或超载模式 （由软件启用）。提供有不同的电 压分级，以达到最大频率和动态功耗之间的最佳折中。对于给定的电压分级，超载 模式可工作于比正常模式更高的频率。 – 在停止模式中 在停止模式期间， MR 有两种配置： MR 工作于正常模式 （MR 在停止模式中的默认模式） MR 工作于低载模式 （降低漏电流模式）。 • LPR 用于停止模式： 当进入停止模式时，由软件配置 LP 调压器模式。 与 MR 模式类似，在停止模式期间， LPR 有两种配置： • – LPR 工作于正常模式 （当 LPR 为 ON 时的默认模式） – LPR 工作于低载模式 （降低漏电流模式）。 待机模式中可使用掉电。 仅当进入待机模式时，才能激活掉电模式。调压器输出高阻，内核电路掉电，达到零功 耗。寄存器和 SRAM 的内容丢失。 请参考表 3 以获取调压器模式与器件工作模式的总结。 应在 VCAP_1 和 VCAP_2 引脚上连接两个外部陶瓷电容。请参见 图 22: 电源方案 和 表 19: VCAP1/VCAP2 工作条件。 所有封装都有调压器 ON 特性。 表 3. 调压器配置模式与器件工作模式(1) 3.18.2 调压器配置 运行模式 睡眠模式 停止模式 待机模式 正常模式 MR MR MR 或 LPR - 超载模式(2) MR MR - - 低载模式 - - MR 或 LPR - 掉电模式 - - - 有 1. “-” 意为相应的配置不可用。 2. 当 VDD = 1.7 至 2.1 V 时，超载模式不可用。 调压器 OFF 此特性仅在具有 BYPASS_REG 引脚的封装上可用。保持 BYPASS_REG 为高电平可禁用调 压器。调压器 OFF 模式允许 VCAP_1 和 VCAP_2 引脚的外部 V12 电压源。 因为内部电压分级并不在内部管理，所以外部电压值必须与目标的最大频率匹配。请参考表 17: 通用工作条件。两个 2.2 µF 陶瓷电容应替换为两个 100 nF 去耦电容。请参见图 22: 电源 方案。 当调压器 OFF 时，V12 上不再有内部监控。应使用外部电源监控器来监控逻辑电源域的 V12。 PA0 引脚应用于此目的，作为 V12 电源域上的上电复位。 DocID024030 Rev 4 27/226 功能概述 STM32F427xx STM32F429xx 在调压器 OFF 模式，不再支持下列特性： • PA0不能用作GPIO引脚，因为它可复位一部分V12逻辑电源域，而该域不能由NRST引脚 复位。 • 当 PA0 为低电平时，不能在上电复位下使用调试模式。因此，若需要复位或预复位下的 调试连接，则必须单独管理 PA0 和 NRST 引脚。 • 超载和低载模式不可用。 • 待机模式不可用。 图 8. 调压器 OFF 7
