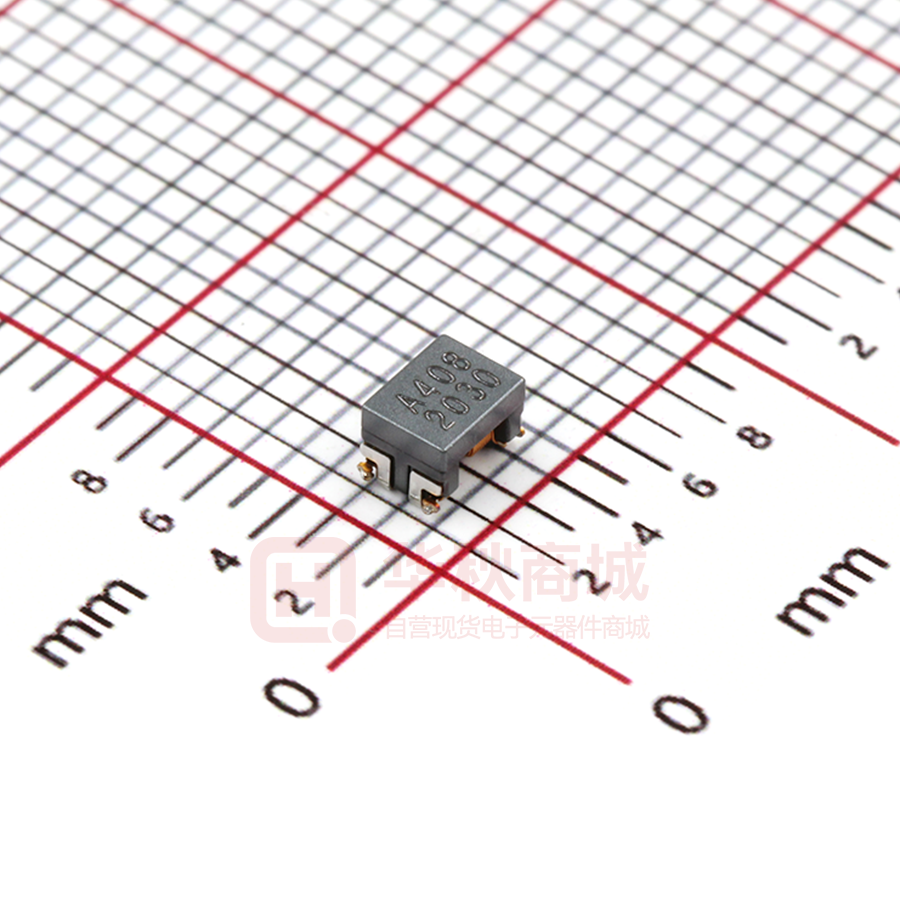

ACT1210-110-2P-TL00

E M C C o m p o n e n t s 共模滤波器 车载信号线 ( 动力传动 / 安全用 ) RoHS ACT 系列 REACH SVHC-Free Cl Br Pb Halogen Free Lead Free AEC-Q200 ACT1210 型 特点 实现小型 （3225尺寸）的同时，具备与传统产品 （ACT45B、 ACT45R）同等的特性。 适用于–55～+150°C的使用温度范围的CAN-BUS/FlexRay用共模滤波器。 工作温度范围: –55 to +150°C 符合AEC-Q200 用途 CAN-BUS、 FlexRay系统。 型号的命名方法 ACT1210 - 110 - 2P 电感 (typ.) (µH) 系列・型名称 - 线数 TL 00 包装形式 管理符号 特点规格表 共模阻抗 [10MHz 100mV] ( )min. ( )typ. 300 550 500 1100 1000 2600 2200 5100 共模电感 [100kHz 100mV] (µH)+50/–30% 11 22 51 100 浮游电感 [100kHz 100mV] (µH)typ. 0.05 0.06 0.09 0.13 直流电阻 额定电流 绝缘电阻 额定电压 型号 ( )max. 0.4 0.5 0.7 1.5 (mA)max. 300 250 200 150 (M )min. 10 10 10 10 (V)max. 80 80 80 80 ACT1210-110-2P-TL00 ACT1210-220-2P-TL00 ACT1210-510-2P-TL00 ACT1210-101-2P-TL00 额定值降低 对环境温度的最大电流值 (mA) 1.2 型号 1 ACT1210-110-2P-TL00 ACT1210-220-2P-TL00 ACT1210-510-2P-TL00 ACT1210-101-2P-TL00 Iop/IR 0.8 环境温度 125°C 300 250 200 150 140°C 200 166 133 100 150°C 100 83 66 50 0.6 0.4 0.2 0 0 25 50 75 100 Ambient temperature(°C) 125 150 测量设备 测量项目 共模阻抗 共模电感 直流电阻 绝缘电阻 ＊有时使用同等测量设备。 型号 4991A 4294A 4338A 4339A 厂商 Keysight Technologies Keysight Technologies Keysight Technologies Keysight Technologies 为了能够更加正确、安全地使用产品，请务必索取能进一步确认详细特性、规格的采购规格书。 记载内容可能因为产品改良等原因不经预告而更改，恕不另行通知。 (1/4) 20200219 cmf_automotive_signal_act1210_zh.fm E M C C o m p o n e n t s ACT1210 型 阻抗频率特性 100000 510 Common mode Impedance (Ω) 10000 101 Common mode 220 Common mode 1000 510 Differential mode 110 Common mode 101 Differential mode 100 220 Differential mode 110 Differential mode 10 1 1 10 100 1000 Frequency (MHz) 测量设备 型号 4991A ＊有时使用同等测量设备。 厂商 Keysight Technologies 为了能够更加正确、安全地使用产品，请务必索取能进一步确认详细特性、规格的采购规格书。 记载内容可能因为产品改良等原因不经预告而更改，恕不另行通知。 (2/4) 20200219 cmf_automotive_signal_act1210_zh.fm E M C C o m p o n e n t s ACT1210 型 包装形式 形状与尺寸 卷筒尺寸 3.9max. 2.0±0.5 4 2 3 2 typ. 2.5max. ø100±1 2.5±0.2 1 1.0 0.6 0.6 3.2±0.2 0.5 ø13.0±0.2 13.5±0.5 ø21.0±0.8 4x 0.1 CZ 17.5±1 ø330±2 Dimensions in mm Dimensions in mm 2±0.05 4±0.1 2.0 B 4.1 Dimensions in mm A K 5.5±0.05 1.5 +0.1 –0 12+0.3/–0.1 1.6 0.4 Sprocket hole 0.35±0.1 1.75±0.1 编带尺寸 推荐焊盘布局 Cavity 4±0.1 电路图 Dimensions in mm 1 4 2 3 类型 ACT1210 A 2.85±0.1 B 4.2±0.1 K 2.7±0.1 • No polarity 包装数量 包装数量 推荐回流焊温度曲线图 Preheating Soldering Natural cooling Peak 6,000 pcs/reel 温度范围、单个重量 工作温度范围 –55 to +150°C 单个重量 0.075 g 245°C Temperature 230°C 230°C 180°C 5s 150°C 60 to 120s 40s max. Time 为了能够更加正确、安全地使用产品，请务必索取能进一步确认详细特性、规格的采购规格书。 记载内容可能因为产品改良等原因不经预告而更改，恕不另行通知。 (3/4) 20200219 cmf_automotive_signal_act1210_zh.fm E M C C o m p o n e n t s 使用注意事项 在使用本产品前，请务必随附采购规格书。 安全注意事项 使用本产品时，请注意安全事项。 注 意 保存时间为 12 个月以内，保存条件 （温度 5 ～ 40°C、湿度 10 ～ 75%RH 以下），需充分注意。 若超过保存时间，端子电极的可焊性将可能老化。 请勿在气体腐蚀环境 （盐、酸、碱等）下使用和保管。 在实施焊接前，请务必进行预热。 预热温度与焊接温度及芯片温度的温度差要在 150°C 以内。 安装后的焊接修正应在规格书规定的条件范围内。 若加热过度可能导致短路、性能降低、寿命减少。 将安装了芯片的印刷电路组装到装置时，请注意不要因印刷电路整体变形或紧固部等局部变形而给芯片施加剩余应力。 装置会因通电而自我发热 （温度上升），因此在热设计方面需留有充分余地。 非磁屏蔽型在基板设计时需注意配置线圈。 受到电磁干扰可能会导致误动作。 由于人体所带的静电会传到接地线上，因此请使用防静电腕带。 请勿将本产品靠近磁铁或带有磁力的物体。 请在采购规格书规定的范围内使用。 本产品目录中记载的产品是指在通用标准用途意义上使用于一般电子设备 （AV 设备，通信设备，家电产品，娱乐设备，计算机设备， 个人设备，办公设备，计测设备，工业机器人），并且该一般电子设备要在通常的操作和使用方法下使用。 对于需要高度安全性和可靠性的，或者设备的故障，误动作，运转不良可能会给人的生命，身体及财产等造成损害，以及有可能产生莫 大社会影响的以下用途 （以下称 ‘ 特定用途 ’）中的适用性，性能发挥，品质，本公司不予保证。 客户预定在本产品目录的范围，条件之外，或者在特定用途中使用时，请事先咨询本公司相关部门。本公司会配合客户需求，一起协商 不同于本产品目录中所记载的使用用途。 (1) 航空，航天设备 (2) 运输设备 （电车，船舶等） (3) 医疗设备 (4) 发电控制设备 (5) 核动力相关设备　　 (6) 海底设备 (7) 交通工具控制设备 (8) 公共性的高度信息处理设备 (9) 军用设备 (10) 电热用品，燃烧设备 (11) 防灾防盗设备 (12) 各种安全装置 (13) 其他被认定为特定用途的用途 此外，对使用本产品目录中所记载产品的设备进行设计时，请确保符合该设备的使用用途及状态的保护回路和装置，并设置备用回路等。 为了能够更加正确、安全地使用产品，请务必索取能进一步确认详细特性、规格的采购规格书。 记载内容可能因为产品改良等原因不经预告而更改，恕不另行通知。 (4/4) 20200219 cmf_automotive_signal_act1210_zh.fm
