C A P A C I T O R S
圆板型带导线电容器
中高压陶瓷电容器、一般等级
RoHS
REACH
SVHC-Free
Cl
Br
Pb
Halogen
Free
Lead
Free
CK45 系列
特点
导线及焊锡不含铅,符合RoHS指令。
采用无卤包封树脂。
用途
适用于DC镇流器等。
型号的命名方法
CK45
-B
3AD
102
K
Y
□
N
A
系列名称
电容温度特性
额定电压
公称电容
电容容差
等级
引线类型
用途区分
弊社内部
管理记号
3AD 1kV DC
3DD 2kV DC
101 100pF
222 2,200pF
3FD 3kV DC
103 10,000pF
-B
±10%
-E +20, –55%
K
±10%
G
长引线
Z
+80, –20%
N
短引线
V
编带品
A
一般
N
支持无卤素品
关于产品尺寸,请参照 P-3 ~ 4。
使用温度范围
电容温度特性
B
E
存储温度(°C)
–25 to +105
–25 to +105
工作温度(°C)
–25 to +105
–25 to +105
电容的最高使用温度为 +105°C。含自身发热过 20°C 以内。
存储温度范围以实装基板后为准。
标准引线形状一览
单位:mm
代号N : 散装品/短引线
T
4max.
5±1
*2
25min.
纵弯
D*1
*2
T
4max.
D
代号V : 编带品
F
ø0.6±0.05
*2
16+1.5
–0.5
*1
4max.
4max.
T
4max.
D*1
5±1
代号G : 散装品/长引线
F
F
ø0.6±0.05
ø0.6±0.05
纵弯为本公司标准规格品。散装品推荐使用短引线。
*1 如果产品直径尺寸 (D) 小于最大引线间距 (F),则 D 为参考值。
*2 涂料长度不得超过弯脚底部。
RoHS指令对应产品:详细内容请查看右边链接。 http://product.tdk.com/zh/environment/rohs/
无卤:指的是Cl含量不超过900ppm、 Br含量不超过900ppm以及 Cl、 Br的合计含量不超过1500ppm。
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
本产品目录可能因为产品改良等原因不经联络而更改,恕不另行通知。
(1/6)
20210108
leaddisc_commercial_ck45_zh.fm
C A P A C I T O R S
CK45 系列的概要
波峰焊建议使用条件
Soldering
Preheating
Natural
cooling
T: Temperature
T2
T1
t1
t2
t3
t: Time
Preheating
Temp.
T1
110°C min.
Time
t1
30 to 60s.
Peak
Temp.
T2
260°C
Time
t2
Within 10s.
Natural cooling
Time
t3
Over 60s.
记号
D 尺寸:6.0mm 以下
记号项目
1. 标称电容
记号
221
内容
220pF
2. 电容公差
K
±10%
3. 额定电压
1KV
1kV DC
记号项目
1. 温度特性
记号
B
内容
B特性
2. 标称电容
222
2,200pF
3. 电容公差
K
±10%
4. 额定电压
2KV
2kV DC
记号项目
1. 标称电容
记号
222
内容
2,200pF
2. 电容公差
Z
+80,-20%
3. 额定电压
1KV
1kV DC
4. 生产厂家
TDK
TDK
例
221K
1KV
D 尺寸:6.5mm 以上、温度特性:B
例
B
222K
2KV
D 尺寸:6.5mm 以上、温度特性:E
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
本产品目录可能因为产品改良等原因不经联络而更改,恕不另行通知。
例
222Z
1KV
TDK
(2/6)
20210108
leaddisc_commercial_ck45_zh.fm
C A P A C I T O R S
CK45 型
额定电压 Edc: 1kV
标称电容范围、尺寸
温度
特性
尺寸 (mm)
F
( 适用于编带 )
编带
尺寸
目录型号
散装品 / 长引线
( 代号 :G)
散装品 / 短引线
( 代号 :N)
编带品
( 代号 :V)
5.0±1.5
5.0+0.8,–0.2
V1

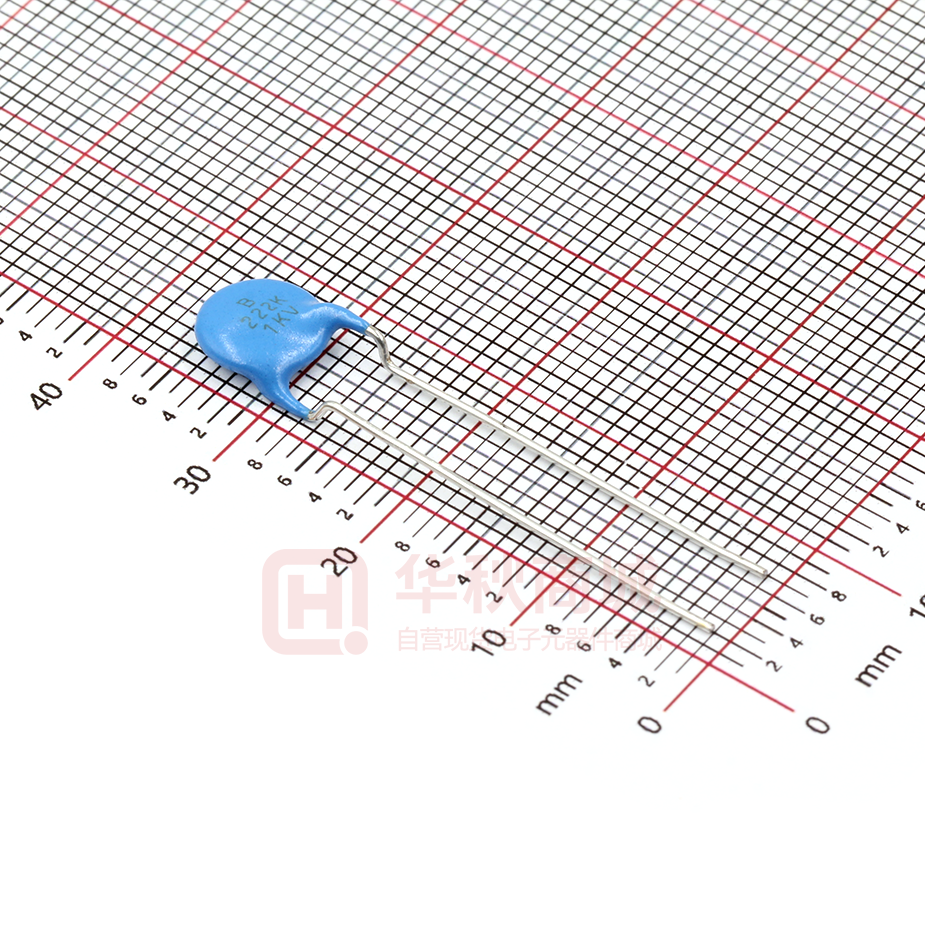

CK45-B3AD101KYGNA
CK45-B3AD101KYNNA
CK45-B3AD101KYVNA
5.0±1.5
5.0+0.8,–0.2
V1
CK45-B3AD151KYGNA
CK45-B3AD151KYNNA
CK45-B3AD151KYVNA
5.0±1.5
5.0+0.8,–0.2
V1
CK45-B3AD221KYGNA
CK45-B3AD221KYNNA
CK45-B3AD221KYVNA
5.0±1.5
5.0+0.8,–0.2
V1
CK45-B3AD331KYGNA
CK45-B3AD331KYNNA
CK45-B3AD331KYVNA
5.0±1.5
5.0+0.8,–0.2
V1
CK45-B3AD471KYGNA
CK45-B3AD471KYNNA
CK45-B3AD471KYVNA
5.0±1.5
5.0+0.8,–0.2
V1
CK45-B3AD681KYGNA
CK45-B3AD681KYNNA
CK45-B3AD681KYVNA
5.0±1.5
5.0+0.8,–0.2
V1
CK45-B3AD102KYGNA
CK45-B3AD102KYNNA
CK45-B3AD102KYVNA
5.0
5.0±1.5
5.0+0.8,–0.2
V1
CK45-B3AD152KYGNA
CK45-B3AD152KYNNA
CK45-B3AD152KYVNA
5.0
5.0±1.5
5.0+0.8,–0.2
V1
CK45-B3AD222KYGNA
CK45-B3AD222KYNNA
CK45-B3AD222KYVNA
容量
电容
容差
B
100pF
±10%
(5.5)
5.0
B
150pF
±10%
(5.5)
5.0
B
220pF
±10%
(5.5)
5.0
B
330pF
±10%
(5.5)
5.0
B
470pF
±10%
(5.5)
5.0
B
680pF
±10%
(5.5)
5.0
B
1,000pF
±10%
6.0
5.0
B
1,500pF
±10%
7.0
B
2,200pF
±10%
8.5
Dmax. * Tmax.
F
( 适用于散装 )
B
3,300pF
±10%
9.5
5.0
5.0±1.5
5.0+0.8,–0.2
V1
CK45-B3AD332KYGNA
CK45-B3AD332KYNNA
CK45-B3AD332KYVNA
B
4,700pF
±10%
11.0
5.0
5.0±1.5
5.0+0.8,–0.2
V1
CK45-B3AD472KYGNA
CK45-B3AD472KYNNA
CK45-B3AD472KYVNA
E
470pF
+80, –20% (5.5)
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-E3AD471ZYGNA
CK45-E3AD471ZYNNA
CK45-E3AD471ZYVNA
E
1,000pF
+80, –20% (5.5)
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-E3AD102ZYGNA
CK45-E3AD102ZYNNA
CK45-E3AD102ZYVNA
E
2,200pF
+80, –20% 6.5
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-E3AD222ZYGNA
CK45-E3AD222ZYNNA
CK45-E3AD222ZYVNA
E
4,700pF
+80, –20% 8.5
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-E3AD472ZYGNA
CK45-E3AD472ZYNNA
CK45-E3AD472ZYVNA
E
10,000pF +80, –20% 11.0
5.0
7.5±1.5
7.5±0.8
V2
CK45-E3AD103ZYGNA
CK45-E3AD103ZYNNA
CK45-E3AD103ZYVNA
F
( 适用于散装 )
F
( 适用于编带 )
编带
尺寸
目录型号
散装品 / 长引线
( 代号 :G)
散装品 / 短引线
( 代号 :N)
编带品
( 代号 :V)
括号 "( )" 中的值为参考值。
单击目录产品型号 , 可查看产品详细信息。
参考值适用于散装品。
关于编带品尺寸图 , 请参照 p-5。
额定电压 Edc: 2kV
标称电容范围、尺寸
温度
特性
尺寸 (mm)
容量
电容
容差
B
100pF
±10%
(5.5)
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-B3DD101KYGNA CK45-B3DD101KYNNA CK45-B3DD101KYVNA
B
150pF
±10%
(5.5)
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-B3DD151KYGNA CK45-B3DD151KYNNA CK45-B3DD151KYVNA
B
220pF
±10%
(5.5)
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-B3DD221KYGNA CK45-B3DD221KYNNA CK45-B3DD221KYVNA
B
330pF
±10%
(5.5)
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-B3DD331KYGNA CK45-B3DD331KYNNA CK45-B3DD331KYVNA
B
470pF
±10%
(5.5)
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-B3DD471KYGNA CK45-B3DD471KYNNA CK45-B3DD471KYVNA
B
680pF
±10%
6.5
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-B3DD681KYGNA CK45-B3DD681KYNNA CK45-B3DD681KYVNA
B
1,000pF
±10%
7.5
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-B3DD102KYGNA CK45-B3DD102KYNNA CK45-B3DD102KYVNA
B
1,500pF
±10%
8.5
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-B3DD152KYGNA CK45-B3DD152KYNNA CK45-B3DD152KYVNA
B
2,200pF
±10%
10.0
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-B3DD222KYGNA CK45-B3DD222KYNNA CK45-B3DD222KYVNA
B
3,300pF
±10%
11.5
5.0
7.5±1.5
7.5±0.8
V2
CK45-B3DD332KYGNA CK45-B3DD332KYNNA CK45-B3DD332KYVNA
B
4,700pF
±10%
14.0
5.0
7.5±1.5
7.5±0.8
V2
CK45-B3DD472KYGNA CK45-B3DD472KYNNA CK45-B3DD472KYVNA
Dmax. * Tmax.
E
470pF
+80, –20% (5.5)
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-E3DD471ZYGNA
CK45-E3DD471ZYNNA
CK45-E3DD471ZYVNA
E
1,000pF
+80, –20% (6.0)
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-E3DD102ZYGNA
CK45-E3DD102ZYNNA
CK45-E3DD102ZYVNA
E
2,200pF
+80, –20% 8.0
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-E3DD222ZYGNA
CK45-E3DD222ZYNNA
CK45-E3DD222ZYVNA
E
4,700pF
+80, –20% 10.5
5.0
5.0±1.5
5.0+0.8, –0.2
V1
CK45-E3DD472ZYGNA
CK45-E3DD472ZYNNA
CK45-E3DD472ZYVNA
E
10,000pF +80, –20% 14.5
5.0
7.5±1.5
7.5±0.8
V3
CK45-E3DD103ZYGNA
CK45-E3DD103ZYNNA
CK45-E3DD103ZYVNA
括号 "( )" 中的值为参考值。
单击目录产品型号 , 可查看产品详细信息。
参考值适用于散装品。
关于编带品尺寸图 , 请参照 p-5。
●关于未体现的容量及产品规格,请向本公司咨询。
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
本产品目录可能因为产品改良等原因不经联络而更改,恕不另行通知。
(3/6)
20210108
leaddisc_commercial_ck45_zh.fm
C A P A C I T O R S
CK45 型
额定电压 Edc: 3kV
标称电容范围、尺寸
尺寸 (mm)
Dmax. * Tmax.
F
( 适用于散装 )
F
( 适用于编带 )
编带
尺寸
目录型号
散装品 / 长引线
( 代号 :G)
散装品 / 短引线
( 代号 :N)
编带品
( 代号 :V)
±10%
(5.5)
6.0
7.5±1.5
7.5±0.8
V2
CK45-B3FD101KYGNA
CK45-B3FD101KYNNA
CK45-B3FD101KYVNA
±10%
(5.5)
6.0
7.5±1.5
7.5±0.8
V2
CK45-B3FD151KYGNA
CK45-B3FD151KYNNA
CK45-B3FD151KYVNA
220pF
±10%
(5.5)
6.0
7.5±1.5
7.5±0.8
V2
CK45-B3FD221KYGNA
CK45-B3FD221KYNNA
CK45-B3FD221KYVNA
330pF
±10%
(6.5)
6.0
7.5±1.5
7.5±0.8
V2
CK45-B3FD331KYGNA
CK45-B3FD331KYNNA
CK45-B3FD331KYVNA
B
470pF
±10%
(7.0)
6.0
7.5±1.5
7.5±0.8
V2
CK45-B3FD471KYGNA
CK45-B3FD471KYNNA
CK45-B3FD471KYVNA
B
680pF
±10%
(8.0)
6.0
7.5±1.5
7.5±0.8
V2
CK45-B3FD681KYGNA
CK45-B3FD681KYNNA
CK45-B3FD681KYVNA
B
1,000pF
±10%
9.0
6.0
7.5±1.5
7.5±0.8
V2
CK45-B3FD102KYGNA
CK45-B3FD102KYNNA
CK45-B3FD102KYVNA
B
1,500pF
±10%
10.5
6.0
7.5±1.5
7.5±0.8
V2
CK45-B3FD152KYGNA
CK45-B3FD152KYNNA
CK45-B3FD152KYVNA
B
2,200pF
±10%
12.5
6.0
7.5±1.5
7.5±0.8
V2
CK45-B3FD222KYGNA
CK45-B3FD222KYNNA
CK45-B3FD222KYVNA
E
470pF
+80, –20% (6.0)
6.0
7.5±1.5
7.5±0.8
V2
CK45-E3FD471ZYGNA
CK45-E3FD471ZYNNA
CK45-E3FD471ZYVNA
E
1,000pF
+80, –20% (7.5)
6.0
7.5±1.5
7.5±0.8
V2
CK45-E3FD102ZYGNA
CK45-E3FD102ZYNNA
CK45-E3FD102ZYVNA
E
2,200pF
+80, –20% 9.5
6.0
7.5±1.5
7.5±0.8
V2
CK45-E3FD222ZYGNA
CK45-E3FD222ZYNNA
CK45-E3FD222ZYVNA
E
4,700pF
+80, –20% 12.5
6.0
7.5±1.5
7.5±0.8
V2
CK45-E3FD472ZYGNA
CK45-E3FD472ZYNNA
CK45-E3FD472ZYVNA
温度
特性
容量
电容
容差
B
100pF
B
150pF
B
B
括号 "( )" 中的值为参考值。
单击目录产品型号 , 可查看产品详细信息。
参考值适用于散装品。
关于编带品尺寸图 , 请参照 p-5。
●关于未体现的容量及产品规格,请向本公司咨询。
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
本产品目录可能因为产品改良等原因不经联络而更改,恕不另行通知。
(4/6)
20210108
leaddisc_commercial_ck45_zh.fm
C A P A C I T O R S
CK45 型
编带品尺寸
P
P
P2
T
D*1
P2
h
T
D*1
h
h
S
H0
H0
L
W0
W
W0
W
ød
D0
ød
t
P0
V1, V2
V3
项目
代码
尺寸 (mm)
V1
产品直径
D
P-3~4参照
产品厚度
引线直径
产品间距
驱动孔间距
驱动孔位置偏移间
驱动孔位置偏移间
引线间距
产品倾斜
纸带宽度
胶带宽度
驱动孔位移
胶带偏移
弯脚底部到驱动孔中心
引线尾端长度
驱动孔直径
纸带厚度 (含胶带)
不良品的切断位置
涂料附着长度
成型部位高度
引线弹性弯曲
T
ød
P
P0
P1
P2
F
h
W
W0
W1
W2
H0
P-3~4参照
0.6±0.05
12.7±1.0
12.7±0.3
3.85±0.7
6.35±1.3
5+0.8, –0.2
0±2.0
18.0+1.0,–0.5
10.0 Min.
9.0±0.5
4.0 Max.
16.0+1.5,–0.5
1.0 Max.
4.0±0.2
0.6±0.3
11.0 Max.
4.0 Max.
4.0 Max.
2.0 Max.
D0
t
L
C
A
S
折叠用 内装箱尺寸
V2
V3
t
D0
F
W1
L
W1
P0
P1
C*2
A
C*2
S
W2
F
H0
P1
W2
H0
A
h
备注
*1 当产品直径(D)小于最大引线间距(F)时,D被视为
参考值
0.6±0.05
15.0±1.0
15.0±0.3
3.75±0.7
7.5±1.3
7.5±0.8
0±2.0
18.0+1.0,–0.5
10.0 Min.
9.0±0.5
4.0 Max.
16.0+1.5,–0.5
1.0 Max.
4.0±0.2
0.6±0.3
11.0 Max.
4.0 Max.
4.0 Max.
2.0 Max.
0.6±0.05
30.0±1.0
15.0±0.3
3.75±0.7
7.5±1.3
7.5±0.8
0±2.0
18.0+1.0,–0.5
10.0 Min.
9.0±0.5
4.0 Max.
16.0+1.5,–0.5
1.0 Max.
4.0±0.2
0.6±0.3
11.0 Max.
4.0 Max.
4.0 Max.
2.0 Max.
含产品倾斜部分。
不含接头部分。
含由引线弯曲引起的偏移部分。
从弯脚底部开始测定。
含由引线弯曲引起的偏移部分。
胶带不能超出纸带之外。
含胶带。
*2 P长(涂料附着长度)不可超出成形部位根部。
从弯脚底部开始测定。
包装数量
包装数量
类型
散装品(个/包)
编带品(个/箱)
1000
1000
CK45
320max.
下列产品包装数为 500 个。
x.
ma
340max.
60
CK45-E3DD103ZYVNA
Dimensions in mm
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
本产品目录可能因为产品改良等原因不经联络而更改,恕不另行通知。
(5/6)
20210108
leaddisc_commercial_ck45_zh.fm
C A P A C I T O R S
使用注意事项
在使用本产品前,请务必索要采购规格书。
安全注意事项
使用本产品时,请认真确认安全事项后进行安全设计。
注 意
请勿在腐蚀性气体环境 (盐、酸、碱等)下使用和保管。
在实施焊接前,请务必进行预热。
请确保此时的预热温度下焊锡温度与产品温度之间的温差在 150°C 以内。
安装后的焊接修正作业应在规格书规定的条件范围内。
加热过度可能导致短路、性能降低、寿命减少。
装置会因通电而自我发热 (温度上升),因此在发热设计方面需留有充分余量。
请在采购规格书规定的范围内使用。
本产品目录中记载的产品是指在通用标准用途意义上使用的一般电子设备 (影音设备,通信设备,家电产品,娱乐设备,计算机设备,
个人设备,办公设备,计测设备,工业机器人),并且该一般电子设备仅限通常的操作和使用方法。
对于要求高度安全性和可靠性的用途,或者设备的故障,误动作,运转不良可能会给人的生命,身体及财产等造成损害,以及有可能产
生重大大社会影响的以下用途 (以下称 ‘ 特定用途 ’)本公司不予保证其产品的适用性,性能发挥及品质。
客户预定在本产品目录的范围,条件之外,或者在特定用途中使用时,请事先咨询本公司相关部门。本公司会配合客户需求,一起协商
不同于本产品目录中所记载的使用用途。
(1) 航空,航天设备
(2) 运输设备 (汽车,电车,船舶等)
(3) 医疗设备
(4) 发电控制设备
(5) 核动力相关设备
(6) 海底设备
(7) 交通工具控制设备
(8) 公共性的高度信息处理设备
(9) 军用设备
(10) 电热用品,燃烧设备
(11) 防灾防盗设备
(12) 各种安全装置
(13) 其他被认定为特定用途的用途
关于其他,电容器的使用上的注意事项请参照 「电子机器用固定式陶瓷电容器的使用上的注意事项 方针」 JEITA 发行 (EIAJ RCR2335)。
本产品目录提供了固定式电容器规格的一般注意事项 (包括确认事项,说明,原因,示例和故障案例),请在仔细考虑和确认这些注意
事项后,安全地使用电容。
此外,对使用本产品目录中所记载产品的设备进行设计时,请确保符合该设备的使用用途及状态的保护回路和装置,并设置备用回路等。
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
本产品目录可能因为产品改良等原因不经联络而更改,恕不另行通知。
(6/6)
20210108
leaddisc_commercial_ck45_zh.fm
