停产发布日期
最后订单日期
最后出货日期
May 28, 2020
Mar. 31, 2022
Sep. 30, 2022
• 关于替换产品信息,请参考本公司 Web 网站。
I N D U C T O R S
去耦电路用电感器
绕线铁氧体
RoHS
NLC 系列
NLC453232 型
是树脂模具型去耦电路用绕线型电感器。
E-12系列、 K (±10%)公差品的丰富产品组合,可用于各种用途。
工作温度范围: –40 to +105°C (包括自我温度上升)
用途
型号的命名方法
T
系列名称
L×W×H 尺寸
4.5×3.2×3.2 mm
包装形式
特点规格表
测量设备
(MHz)
7.96
7.96
7.96
7.96
7.96
7.96
7.96
7.96
7.96
7.96
7.96
7.96
型号
4294A
AX-114N
电感
(µH)
直流电阻
(Ω )max.
0.11
0.12
0.15
0.16
0.18
0.2
0.22
0.24
0.27
0.3
0.35
0.4
K
-
电感容差
PF
无铅对应
额定电流
型号
(mA)max.
1050
1000
950
900
850
800
750
700
650
650
600
600
NLC453232T-1R0K-PF
NLC453232T-1R2K-PF

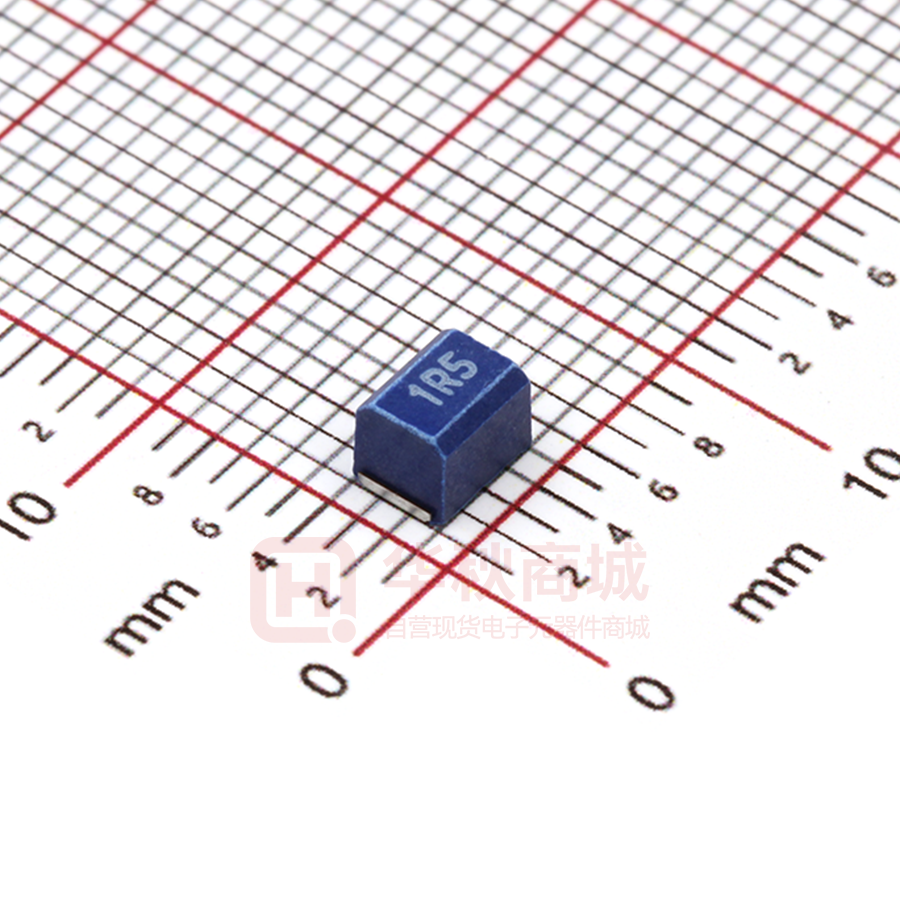

NLC453232T-1R5K-PF
NLC453232T-1R8K-PF
NLC453232T-2R2K-PF
NLC453232T-2R7K-PF
NLC453232T-3R3K-PF
NLC453232T-3R9K-PF
NLC453232T-4R7K-PF
NLC453232T-5R6K-PF
NLC453232T-6R8K-PF
NLC453232T-8R2K-PF
厂商
Keysight Technologies
ADEX
产
测量项目
L、 Q
直流电阻
*有时使用同等测量设备。
L、 Q 测定频率
min.
10
10
10
10
10
10
10
10
10
10
10
10
1R0
产
容差
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
将
停
(µH)
1
1.2
1.5
1.8
2.2
2.7
3.3
3.9
4.7
5.6
6.8
8.2
Q
品
L
-
已
453232
或
NLC
停
智能仪表、视听设备、xDSL、移动电话基站等通信设备用电子仪器、工业仪器、其他
产
特点
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(1/7)
20200604
inductor_commercial_decoupling_nlc453232_zh.fm
I N D U C T O R S
NLC453232 型
特点规格表
L、 Q 测定频率
直流电阻
额定电流
型号
min.
10
10
10
10
10
10
10
10
10
10
10
10
20
20
20
20
20
20
20
(MHz)
2.52
2.52
2.52
2.52
2.52
2.52
2.52
2.52
2.52
2.52
2.52
2.52
0.796
0.796
0.796
0.796
0.796
0.796
0.796
(Ω )max.
0.5
0.6
0.7
0.8
0.9
1.2
1.4
1.6
1.9
2.2
2.6
3.5
4
4.5
6.5
7.5
9
11
13
(mA)max.
550
500
450
400
370
330
300
280
260
240
220
200
180
160
140
120
120
100
90
NLC453232T-100K-PF
NLC453232T-120K-PF
NLC453232T-150K-PF
NLC453232T-180K-PF
NLC453232T-220K-PF
NLC453232T-270K-PF
NLC453232T-330K-PF
NLC453232T-390K-PF
NLC453232T-470K-PF
NLC453232T-560K-PF
NLC453232T-680K-PF
NLC453232T-820K-PF
NLC453232T-101K-PF
NLC453232T-121K-PF
NLC453232T-151K-PF
NLC453232T-181K-PF
NLC453232T-221K-PF
NLC453232T-271K-PF
NLC453232T-331K-PF
或
测量设备
型号
4294A
AX-114N
厂商
Keysight Technologies
ADEX
产
品
将
停
产
测量项目
L、 Q
直流电阻
*有时使用同等测量设备。
产
容差
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
停
(µH)
10
12
15
18
22
27
33
39
47
56
68
82
100
120
150
180
220
270
330
Q
已
L
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(2/7)
20200604
inductor_commercial_decoupling_nlc453232_zh.fm
I N D U C T O R S
NLC453232 型
L频率特性
10000
271K
1000
221K
181K
151K
121K
产
331K
停
101K
820K
680K
560K
100
已
或
10
测量设备
产
0.01
0.1
150K
120K
6R8K
5R6K
4R7K
3R9K
3R3K
2R7K
2R2K
1R8K
1R5K
1R2K
1R0K
品
0.1
180K
8R2K
将
停
1
330K
270K
220K
100K
产
Inductance(µH)
470K
390K
型号
4294A
*有时使用同等测量设备。
1
10
100
Frequency(MHz)
厂商
Keysight Technologies
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(3/7)
20200604
inductor_commercial_decoupling_nlc453232_zh.fm
I N D U C T O R S
NLC453232 型
L直流重叠特性
1000
331K
271K
产
221K
181K
151K
121K
100
101K
停
820K
680K
560K
470K
390K
已
330K
270K
或
180K
10
150K
120K
100K
8R2K
6R8K
5R6K
4R7K
产
Inductance(µH)
220K
3R9K
3R3K
2R7K
2R2K
将
停
1R8K
测量设备
产
0.1
0.01
1R0K
品
1
1R5K
1R2K
型号
4285A+42841A+42842C
*有时使用同等测量设备。
0.1
1
10
DC current(A)
厂商
Keysight Technologies
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(4/7)
20200604
inductor_commercial_decoupling_nlc453232_zh.fm
I N D U C T O R S
NLC453232 型
阻抗频率特性
1000000
331K
271K
221K
151K
121K
560K
470K
330K
270K
220K
150K
181K
停
820K
10000
680K
390K
或
1000
将
停
产
100
10
1R0K
1R2K
1R5K
1R8K
2R2K
2R7K
4R7K
8R2K
产
品
1
测量设备
120K
100K
6R8K
5R6K
3R9K 3R3K
已
180K
0.1
0.1
101K
产
100000
型号
4294A
*有时使用同等测量设备。
1
10
100
Frequency(MHz)
厂商
Keysight Technologies
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(5/7)
20200604
inductor_commercial_decoupling_nlc453232_zh.fm
I N D U C T O R S
NLC453232 型
形状与尺寸
包装形式
卷筒尺寸
R0.2
0.5
2.6±0.1
C0.5
(0.6)
0.5
(3.3)
(0.6)
产
3.2±0.2
4.5±0.3
ø60
120
3.2±0.2
2.0±0.5
(1.0)
停
Dimensions in mm
ø13.0±0.5
13
ø21.0±0.8
17
已
ø180
Dimensions in mm
3
1.5
Dimensions in mm
将
停
品
产
Soldering
Temperature
8.00±0.10
Dimensions in mm
A
3.6
B
4.9
K
3.2
包装数量
包装数量
Natural
cooling
500 pcs/reel
温度范围、单个重量
255°C
230°C
Sprocket
hole
Cavity
A
类型
NLC453232
Peak
230°C
2.00±0.05 4.00±0.10
B
K
推荐回流焊温度曲线图
Preheating
1.5 +0.1
–0
12.0±0.30
1.5
产
2.8
0.4
5.50±0.05
或
推荐焊盘布局
1.75±0.1
编带尺寸
工作温度范围
保存温度范围
–40 to +105 °C
–40 to +105 °C
工作温度范围包括自我温度上升。
保存温度范围以固定基板后为准。
单个重量
180 mg
180°C
10s max.
150°C
90 to 120s
40s
Time
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(6/7)
20200604
inductor_commercial_decoupling_nlc453232_zh.fm
I N D U C T O R S
使用注意事项
在使用本产品前,请务必随附采购规格书。
安全注意事项
使用本产品时,请注意安全事项。
产
注 意
保存时间为 6 个月以内,保存条件 (温度 5 ~ 40°C、湿度 10 ~ 75%RH 以下),需充分注意。
若超过保存时间,端子电极的可焊性将可能老化。
停
请勿在气体腐蚀环境 (盐、酸、碱等)下使用和保管。
在实施焊接前,请务必进行预热。
预热温度与焊接温度及芯片温度的温度差要在 150°C 以内。
已
安装后的焊接修正应在规格书规定的条件范围内。
若加热过度可能导致短路、性能降低、寿命减少。
将安装了芯片的印刷电路组装到装置时,请注意不要因印刷电路整体变形或紧固部等局部变形而给芯片施加剩余应力。
或
装置会因通电而自我发热 (温度上升),因此在热设计方面需留有充分余地。
产
非磁屏蔽型在基板设计时需注意配置线圈。
受到电磁干扰可能会导致误动作。
由于人体所带的静电会传到接地线上,因此请使用防静电腕带。
请勿将本产品靠近磁铁或带有磁力的物体。
将
停
请在采购规格书规定的范围内使用。
本产品目录中记载的产品是指在通用标准用途意义上使用于一般电子设备 (AV 设备,通信设备,家电产品,娱乐设备,计算机设备,
个人设备,办公设备,计测设备,工业机器人),并且该一般电子设备要在通常的操作和使用方法下使用。
对于需要高度安全性和可靠性的,或者设备的故障,误动作,运转不良可能会给人的生命,身体及财产等造成损害,以及有可能产生莫
大社会影响的以下用途 (以下称 ‘ 特定用途 ’)中的适用性,性能发挥,品质,本公司不予保证。
客户预定在本产品目录的范围,条件之外,或者在特定用途中使用时,请事先咨询本公司相关部门。本公司会配合客户需求,一起协商
不同于本产品目录中所记载的使用用途。
产
品
(1) 航空,航天设备
(2) 运输设备 (汽车,电车,船舶等)
(3) 医疗设备
(4) 发电控制设备
(5) 核动力相关设备
(6) 海底设备
(7) 交通工具控制设备
(8) 公共性的高度信息处理设备
(9) 军用设备
(10) 电热用品,燃烧设备
(11) 防灾防盗设备
(12) 各种安全装置
(13) 其他被认定为特定用途的用途
此外,对使用本产品目录中所记载产品的设备进行设计时,请确保符合该设备的使用用途及状态的保护回路和装置,并设置备用回路等。
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(7/7)
20200604
inductor_commercial_decoupling_nlc453232_zh.fm
