September 2016
去耦电路用电感器
绕组铁氧体
NLFV-PF系列
NLFV25-PF
NLFV25-PF
2520 [1008 inch]*
* 表示尺寸代码。 JIS[EIA]
型
(2/10)
I
N
D
U
C
T
O
R
S
使用注意事项
在使用本产品前,请务必随附采购规格书。
安全注意事项
使用本产品时,请注意安全事项。
注 意
保存时间为 6 个月以内,保存条件 (温度 5 ~ 40°C、湿度 10 ~ 75%RH 以下),需充分注意。
若超过保存时间,端子电极的可焊性将可能老化。
请勿在气体腐蚀环境 (盐、酸、碱等)下使用和保管。
在实施焊接前,请务必进行预热。
预热温度与焊接温度及芯片温度的温度差要在 150°C 以内。
安装后的焊接修正应在规格书规定的条件范围内。
若加热过度可能导致短路、性能降低、寿命减少。
将安装了芯片的印刷电路组装到装置时,请注意不要因印刷电路整体变形或紧固部等局部变形而给芯片施加剩余应力。
装置会因通电而自我发热 (温度上升),因此在热设计方面需留有充分余地。
非磁屏蔽型在基板设计时需注意配置线圈。
受到电磁干扰可能会导致误动作。
由于人体所带的静电会传到接地线上,因此请使用防静电腕带。
请勿将本产品靠近磁铁或带有磁力的物体。
请在采购规格书规定的范围内使用。
本产品目录中记载的产品是指在通用标准用途意义上使用于一般电子设备(AV 设备,通信设备,家电产品,娱乐设备,计算机设备,个
人设备,办公设备,计测设备,工业机器人),并且该一般电子设备要在通常的操作和使用方法下使用。
对于需要高度安全性和可靠性的,或者设备的故障,误动作,运转不良可能会给人的生命,身体及财产等造成损害,以及有可能产生莫
大社会影响的以下用途 (以下称 ‘ 特定用途 ’)中的适用性,性能发挥,品质,本公司不予保证。
客户预定在本产品目录的范围,条件之外,或者在特定用途中使用时,请事先咨询本公司相关部门。本公司会配合客户需求,一起协商
不同于本产品目录中所记载的使用用途。
(1) 航空,航天设备
(2) 运输设备 (汽车,电车,船舶等)
(3) 医疗设备
(4) 发电控制设备
(5) 核动力相关设备
(6) 海底设备
(7) 交通工具控制设备
(8) 公共性的高度信息处理设备
(9) 军用设备
(10) 电热用品,燃烧设备
(11) 防灾防盗设备
(12) 各种安全装置
(13) 其他被认定为特定用途的用途
此外,对使用本产品目录中所记载产品的设备进行设计时,请确保符合该设备的使用用途及状态的保护回路和装置,并设置备用回路等。
20160909 / inductor_commercial_decoupling_nlfv25-pf_zh
(3/10)
I
N
D
U
C
T
O
R
S
去耦电路用电感器
RoHS指令对应产品
无卤素
无铅焊接对应
绕组铁氧体

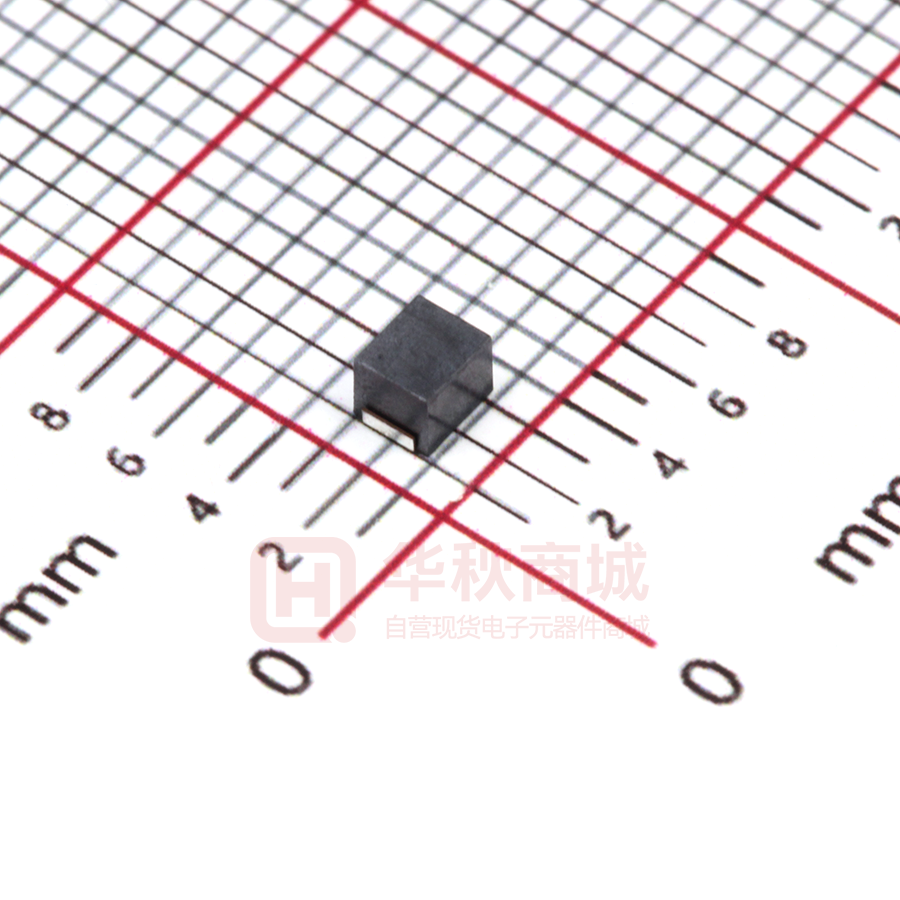

NLFV25-PF型的概要
特点
是树脂模具型去耦电路用绕组型电感器。
是一种外装成形树脂中含有铁氧体粉末的磁屏蔽型产品。
用途
智能仪表、视听设备、xDSL、移动电话基站等通信设备用电子仪器、工业仪器、其他
型号的命名方法
NLFV
系列名称
25
L×W×H 尺寸
(mm)
25
2.5×2.0×1.8
T
-
1R0
电感
(µH)
包装形式
编带
T
M
1R0
100
101
-
PF
电感容差
1
10
100
K
M
±10%
±20%
管理编号
PF
RoHS 指令对应、
适用免除规定
使用温度范围、包装数量、产品重量
温度范围
类型
工作温度
保存温度
NLFV25-PF
(°C)
–40 to +105
(°C)
–40 to +105
包装数量
单个重量
(个 / 卷)
2000
(mg)
25
工作温度范围包括自我温度上升。
保存温度范围在基板安装后显示。
RoHS指令对应产品:详细内容查看这里。https://product.tdk.com/info/zh/environment/rohs/index.html
无卤素:指的是Cl含量不到900ppm、 Br含量不到900ppm以及 Cl、 Br的合计含量不到1500ppm。
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20160909 / inductor_commercial_decoupling_nlfv25-pf_zh
(4/10)
I
N
D
U
C
T
O
R
S
NLFV25-PF 型
推荐回流焊温度曲线图
Preheating
Soldering
Natural
cooling
Peak
T: Temperature
T4
T3
T2
T3
t3
T1
t1
t2
t: Time
Preheating
Temp.
T1
T2
150°C
180°C
Time
t1
90 to 120s
Soldering
Temp.
Time
T3
t2
230°C
40s
Peak
Temp.
T4
255°C
Time
t3
10s max.
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20160909 / inductor_commercial_decoupling_nlfv25-pf_zh
(5/10)
I
N
D
U
C
T
O
R
S
NLFV25-PF 型
2±0.1
1.4±0.1
形状与尺寸
0.5
(0.4)
(1.7)
(0.4)
1.8±0.1
2.5±0.2
Dimensions in mm
1.5
推荐焊盘布局
1.0
1.5
1.0
Dimensions in mm
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20160909 / inductor_commercial_decoupling_nlfv25-pf_zh
(6/10)
I
N
D
U
C
T
O
R
S
NLFV25-PF 型
电气特点
特点规格表
L
(µH)
1
1.5
2.2
3.3
4.7
6.8
10
15
22
33
47
68
100
容差
±20%
±20%
±20%
±20%
±20%
±20%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
L 测定频率
直流电阻
额定电流
型号
(MHz)
7.96
7.96
7.96
7.96
7.96
7.96
2.52
2.52
2.52
2.52
2.52
2.52
0.796
(Ω )±20%
0.07
0.09
0.1
0.2
0.24
0.29
0.36
0.75
1
1.4
1.7
3.3
4
(mA)max.
455
350
315
280
210
175
155
130
105
85
60
50
40
NLFV25T-1R0M-PF
NLFV25T-1R5M-PF
NLFV25T-2R2M-PF
NLFV25T-3R3M-PF
NLFV25T-4R7M-PF
NLFV25T-6R8M-PF
NLFV25T-100K-PF
NLFV25T-150K-PF
NLFV25T-220K-PF
NLFV25T-330K-PF
NLFV25T-470K-PF
NLFV25T-680K-PF
NLFV25T-101K-PF
额定电流:Idc1
和 Idc2 中较小的值。
Idc1: 基于电感器变化率 (比初始 L 值降低 10%)
Idc2: 基于温度上升 (自我发热使温度上升 20°C)
○测量设备
测量项目
L
直流电阻
*有时使用同等测量设备。
型号
4194A+16085A+16093B
VP-2941A
厂商
Keysight Technologies
Panasonic
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20160909 / inductor_commercial_decoupling_nlfv25-pf_zh
(7/10)
I
N
D
U
C
T
O
R
S
NLFV25-PF 型
电气特点
L 频率特点图
1000
100
101K
680K
470K
330K
Inductance(μH)
220K
150K
10 100K
6R8M
4R7M
3R3M
2R2M
1R5M
1
1R0M
0.1
0.1
1
10
100
Frequency(MHz)
○测量设备
型号
4294A
*有时使用同等测量设备。
厂商
Keysight Technologies
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20160909 / inductor_commercial_decoupling_nlfv25-pf_zh
(8/10)
I
N
D
U
C
T
O
R
S
NLFV25-PF 型
电气特点
电感直流重叠特点图
1000
100
101K
680K
470K
330K
Inductance(μH)
220K
150K
10
100K
6R8M
4R7M
3R3M
2R2M
1R5M
1
1R0M
0.1
0.01
0.1
1
10
DC current(A)
○测量设备
型号
4285A+42841A+42842C
*有时使用同等测量设备。
厂商
Keysight Technologies
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20160909 / inductor_commercial_decoupling_nlfv25-pf_zh
(9/10)
I
N
D
U
C
T
O
R
S
NLFV25-PF 型
电气特点
阻抗频率特点图
100000
101K
680K
470K
330K
220K
10000
150K
100K
6R8M
4R7M
3R3M
2R2M
1R5M
1000
Impedance(Ω)
1R0M
100
10
1
0.1
0.1
1
10
Frequency(MHz)
100
1000
○测量设备
型号
4294A
*有时使用同等测量设备。
厂商
Keysight Technologies
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20160909 / inductor_commercial_decoupling_nlfv25-pf_zh
(10/10)
I
N
D
U
C
T
O
R
S
NLFV25-PF 型
包装形式
卷筒尺寸
2.0±0.5
E
类型
NLFV25-PF
A
ø180
W1
9
W2
13
N
ø60
E
0.5
N
* 数值为 typ. 值。
(1.0)
ø13.0±0.5
W1
ø21.0±0.8
W2
A
Dimensions in mm
编带尺寸
P2
P0
K
P1
t
A
类型
NLFV25-PF
A
2.3
B
2.7
B
W
F
E
øD0
øD0
1.5+0.1/-0
Dimensions in mm
E
F
P0
P1
P2
W
1.75±0.1 3.50±0.05 4.00±0.10 4.00±0.10 2.00±0.05 8.00±0.30
K
2
t
0.4
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20160909 / inductor_commercial_decoupling_nlfv25-pf_zh
