Te m p e r a t u r e P r o t e c t i o n D e v i c e s
December 2017
温度保护元件
NTC热敏电阻
一般等级
NTCG系列
NTCG 0603
NTCG 1005
NTCG 1608
NTCG 2012
JIS 0603 [EIA 0201]
JIS 1005 [EIA 0402]
JIS 1608 [EIA 0603]
JIS 2012 [EIA 0805]
(2/21)
Temperature Protection Devices
使用注意事项
在使用本产品前,请务必随附采购规格书。
安全注意事项
使用本产品时,请注意安全事项。
注 意
若使用方法错误则可能导致NTC 热敏电阻损坏、使用设备受损或错误工作。
请在确认使用环境及安装环境后,在商品目录或交货规格书规定的额定值及性能范围内使用。
请勿在超过使用温度范围的环境下使用。
请勿在超过额定或最大容许电力的环境下使用。
请勿直接瞬时对 NTC 热敏电阻主体施加稳压电源 5mW 以上的负载,否则可能导致热失控或芯片赤热。
请注意热敏电阻的施加电压,否则可能因自身发热导致电阻值下降,从而导致设备功能不良。
若消费者可用手接触到设备上的热敏电阻时,请切实告知消费者切勿用手接触热敏电阻。
请确保保管场所温度为 10°C ~ +40°C,相对湿度为 75% 以下,避免温度变化剧烈、有阳光直射及腐蚀性气体、尘埃、灰尘的环境,并
在不会对其产生负荷应力的包装状态下保管,否则可能导致劣化、损伤。(请在 6 个月以内使用。)
对热敏电阻进行密封加工时,请在讨论密封材料的种类、量、硬化条件、粘合性等,并确认可靠性之后进行。
请勿对热敏电阻造成强烈振动、冲击 (掉落等)或压力。
请勿长时间在相对湿度超过 85% 的环境下使用。(已采取对策的情况除外。)
请勿在以下环境中使用。(已采取对策的情况除外。)
• 腐蚀性气体 (Cl2、 NH3、 SOx、 NOx 等)
• 高导电性环境 (电解质、水、盐水等)
• 酸、碱、有机溶剂
• 多粉尘场所
安装至基板上时,请注意以下事项,否则可能导致破损及功能不良。
• 在焊锡前后,注意切勿使基板产生卷曲及弯曲。
• 焊盘大小应左右均等。
• 请勿使用掉落产品及拆除产品。
• 请勿附着超过必要量的焊锡。
NTC 热敏电阻推荐使用回流焊贴装。不推荐使用波峰焊 (DIP)贴装。
使用电烙铁进行安装以及修正时可能会因热冲击导致严重扭曲,从而发生开裂,因此不推荐使用电烙铁。若使用电烙铁时,请在以下条
件下使用:瓦特数 20W 以下,烙铁顶端温度:350°C 以下,焊锡时间:5s Max.。同时,烙铁顶端请勿直接接触芯片主体。
芯片上形成绝缘膜时,请使用不会产生氢 (H2)的树脂。
对于需要高度安全性和可靠性的,或者产品的故障,误动作,运转不良可能会给人的生命,身体及财产等造成损害,或者有可能产生莫
大社会影响的设备 (汽车、飞机、医疗设备、核能装置等,以下称 ‘ 特定用途 ’)中使用本产品进行讨论时,以及非本产品目录所述范
围、条件下使用产品时,请向本公司营业部门联系。
在本产品目录的范围,条件之外,或者在特定用途中使用时发生的损害等情况,本公司概不负责,敬请知悉。
此外,在对使用本产品的设备进行设计时,请根据该设备的使用用途及状态确保保护电路及装置,并设置备份电路。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(3/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
NTCG系列的概要
NTC热敏电阻的特性
NTCG系列的特点
NTC 热敏电阻(Negative Temperature Coefficient Thermistor)是
由锰 (Mn),镍 (Ni),一氧化碳 (Co),铜 (Cu)等的2 ~ 4
种成分构成的氧化物烧结体。 NTC 热敏电阻是一种相对于温度电
阻为负特性,其变化率极大的半导体电阻器。
图 1 R-T Curve : 10kohm@25°C
在0603~2012mm的范围广泛的产品阵容
125°C 对应
UL1434取得 (File No.E250289)
图 2 积层芯片热敏电阻的内部结构
1000
①
Resistance (kΩ)
100
10
②
1
⑤
0.1
–40
0
50
100
Temperature (°C)
150
④
③
200
No.
(1)
(2)
(3)
(4)
(5)
名称
半导体陶瓷
内部电极 (Pd)
端子电极
Ag
Ni
Sn
RoHS指令对应产品:详细内容查看这里。 https://product.tdk.com/info/zh/environment/rohs/index.html
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(4/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
NTCG系列的概要
用途
◆智能手机
◆电池
◆无线充电器
◆ LED
一般等级
各种电路温度补偿
电路例
0603 [0201]
1005 [0402]
1608 [0603]
68k
10k
4000K to 4550K
NTCG064EF683FTBX
NTCG104BF683FT1X
NTCG164LH683HT1
3435K to 4100K
NTCG064BH103HTB
NTCG104BH103HT1
NTCG164BH103HT1
BMS
LCD
LED
Vout
Vout
R
R
B 常数 (B25/85)
0603 [0201]
1005 [0402]
1608 [0603]
Vout
电路例
电阻值 (R25)
一般产品
Target
R
尺寸代码
JIS[EIA]
R
22k
3435K to 4550K
NTCG063JF223HTBX
NTCG104LH223HT1
NTCG164LH223HT1
NTC
使用电路例
1k
3100K to 4100K
N/A
NTCG104BH102HT1
NTCG164BH102HT1
NTC
B 常数 (B25/85)
类型
Vout
R
电阻值 (R25)
一般产品
Power
Amp
Vout
NTC
尺寸代码
JIS[EIA]
NTC
Target
类型
PA, PMIC
NTC
使用电路例
10k
47k
100k
3435K to 4100K
NTCG063JF103FTB
NTCG103JF103FT1
NTCG163JF103FT1
4000K to 4550K
NTCG064BF473FTBX
NTCG104BF473FT1X
NTCG164BF473FT1
4150K to 4550K
NTCG064EF104FTBX
NTCG104EF104FT1X
NTCG164KF104FT1
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(5/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
NTCG系列的概要
型号的命名方法
NTC
G
○○
3E
H
101
□
T
□□□
结构分类
形状 · 尺寸
代码
(mm)
B 常数
B 常数
容差
(%)
公称电阻值
系列名称
公称电阻值
容差
(%)
包装形式
本公司识别号
NTC
热敏电阻
B
G
积层内部
电极型贴片式
NTC 热敏电阻
(无铅型)
()
06
0603
X
±0.7
300
30
D
±0.5
10
1005
F
±1
101
100
F
±1
16
1608
H
±3
102
H
±3
20
2012
J
±5
J
±5
1000
(1k)
10000
103
(10k)
T
编带
一般等级(0603mm以外)
B常数 : 25/85°C
一般等级(0603mm以外)
1X
B常数 : 25/50°C
一般等级(0603mm)
B
B常数 : 25/85°C
一般等级(0603mm)
BX
B常数 : 25/50°C
1
常数
B 常数 (K)
2A
2000~2050
2B
2051~2100
2C
2101~2150
2E
2201~2250
2F
2251~2300
2J
2401~2450
2K
2451~2500
2L
2501~2550
2N
2601~2650
2Q
2701~2750
2S
2801~2850
3A
3B
3C
3E
3F
3J
3K
3L
3N
3Q
3S
4A
4B
4C
4E
4F
4J
4K
4L
4N
4Q
4S
3000~3050
3051~3100
3101~3150
3201~3250
3251~3300
3401~3450
3451~3500
3501~3550
3601~3650
3701~3750
3801~3850
4000~4050
4051~4100
4101~4150
4201~4250
4251~4300
4401~4450
4451~4500
4501~4550
4601~4650
4701~4750
4801~4850
B常数表示零负荷电阻值的温度的相应变化的大小,是从电阻值-温度特性下的任意2个温度求出的的常数。
B常数的计算式
B=
InR1–InR2
(1/T1)–(1/T2)
B: B 常数 (K)
T1: 任意温度 (K)
T2: 与 T1 不同的任意温度 (K)
R1: 温度 T1 下的零负荷电阻值 ()
R2: 温度 T2 下的零负荷电阻值 ()
温度单位为绝对温度。 0°C=273.15K
形状记号 (JIS)
0603
1005
1608
2012
L
0.60±0.03
1.00±0.05
1.60±0.10
2.00±0.20
W
0.30±0.03
0.50±0.05
0.80±0.10
1.25±0.20
T
0.30±0.03
0.50±0.05
0.80±0.10
0.70±0.20
W
L
单位:mm
B
0.15±0.05
0.1min
0.2min
0.2min
T
B
使用温度范围、包装数量、产品重量
温度范围
类型
工作温度
(°C)
保存温度
(°C)
–40 to 125
–40 to 125
NTCG06
NTCG10
NTCG16
NTCG20
包装数量
单个重量
(个/卷)
15,000
10,000
4,000
2,000
(mg)
0.3
1.3
5.0
7.2
工作温度范围包括自我温度上升。
保存温度范围以固定基板后为准。
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(6/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
NTCG系列 产品的特性地图
一般等级 ( 电阻:22 ~ 10k )
电阻
22
30
40
47
100
150
220
330
470
680
1k
1.5k
2.2k
3k
3.3k
4.7k
6.8k
10k
尺寸
[JIS]
厚度
(mm)
1005
1005
1608
0603
1005
1608
1005
1005
1608
1608
1608
1608
1005
1608
2012
1005
2012
1005
1608
2012
1005
2012
1005
1608
2012
1608
1005
1608
2012
0.5 ± 0.05
0.5 ± 0.05
0.8 ± 0.1
0.3 ± 0.03
0.5 ± 0.05
0.8 ± 0.1
0.5 ± 0.05
0.5 ± 0.05
0.8 ± 0.1
0.8 ± 0.1
0.8 ± 0.1
0.8 ± 0.1
0.5 ± 0.05
0.8 ± 0.1
0.7 ± 0.2
0.5 ± 0.05
0.7 ± 0.2
0.5 ± 0.05
0.8 ± 0.1
0.7 ± 0.2
0.5 ± 0.05
0.7 ± 0.2
0.5 ± 0.05
0.8 ± 0.1
0.7 ± 0.2
0.8 ± 0.1
0.5 ± 0.05
0.8 ± 0.1
0.7 ± 0.2
1005
0.5 ± 0.05
1608
2012
1005
1608
2012
0.8 ± 0.1
0.7 ± 0.2
0.5 ± 0.05
0.8 ± 0.1
0.7 ± 0.2
0603
0.3 ± 0.03
1005
0.5 ± 0.05
1608
0.8 ± 0.1
2012
0.7 ± 0.2
B常数
[25/ 85°C] [25/ 50°C]
3,250 K
电阻公差 : ± 1%
3,244 K
3,250 K
3,244 K
3,250 K
3,244 K
3,650 K
3,642 K
3,250 K
3,650 K
3,250 K
3,231 K
3,642 K
3,231 K
4,100 K
4,096 K
3,100 K
4,100 K
3,100 K
3,057 K
4,096 K
3,057 K
4,100 K
4,096 K
3,300 K
3,248 K
4,096 K
4,100 K
目录型号
电阻公差 : ± 0.5%
NTCG063EH400HTB
NTCG103EH400HT1
NTCG163EH400HT1
NTCG103EH101HT1
NTCG163EH101HT1
NTCG104BH102HT1
NTCG164BH102HT1
4,067 K
3,300 K
3,545 K
3,248 K
3,500 K
4,100 K
4,067 K
3,450 K
3,393 K
4,100 K
4,067 K
3,450 K
3,393 K
3,435 K
3,380 K
3,950 K
4,100 K
3,888 K
4,067 K
3,435 K
3,380 K
3,950 K
4,100 K
3,888 K
4,067 K
3,435 K
3,380 K
4,100 K
4,067 K
3,650 K
3,589 K
电阻公差 : ± 3%
NTCG164BH332HT1
NTCG104BH472HT1
NTCG164BH472HT1
NTCG063JF103FTB
NTCG103JX103DT1
NTCG103JF103FT1
NTCG163JF103FT1
NTCG063JF103HTB
NTCG063JH103HTB
NTCG063UH103HTBX
NTCG064BH103HTB
NTCG103JF103HT1
NTCG103JH103HT1
NTCG103UH103HT1
NTCG104BH103HT1
NTCG163JF103HT1
NTCG163JH103HT1
NTCG164BF103HT1
NTCG164BH103HT1
电阻公差 : ± 5%
NTCG103EH220JT1
NTCG103EH300JT1
NTCG163EH300JT1
NTCG103EH400JT1
NTCG163EH400JT1
NTCG103EH470JT1
NTCG103EH101JT1
NTCG163EH101JT1
NTCG163EH151JT1
NTCG163NH221JT1
NTCG163NH331JT1
NTCG103NH471JT1
NTCG163NH471JT1
NTCG203EH471JT1
NTCG103NH681JT1
NTCG203EH681JT1
NTCG104BH102JT1
NTCG164BH102JT1
NTCG203BH102JT1
NTCG104BH152JT1
NTCG203BH152JT1
NTCG104BH222JT1
NTCG164BH222JT1
NTCG203FH222JT1
NTCG164BH302JT1
NTCG104BH332JT1
NTCG164BH332JT1
NTCG203FH332JT1
NTCG103LH472JT1
NTCG104BH472JT1
NTCG164BH472JT1
NTCG203JH472JT1
NTCG104BH682JT1
NTCG164BH682JT1
NTCG203JH682JT1
NTCG063JH103JTB
NTCG063JF103JTB
NTCG064BH103JTB
NTCG103JF103JT1
NTCG103JH103JT1
NTCG103UH103JT1
NTCG104BH103JT1
NTCG163JH103JT1
NTCG164BH103JT1
NTCG203NH103JT1
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(7/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
NTCG系列 产品的特性地图
一般等级 ( 电阻:15k ~ 1000k )
电阻
15k
22k
33k
47k
68k
100k
尺寸
[JIS]
厚度
(mm)
1005
1608
2012
0603
1005
1608
2012
1005
1608
2012
0603
0.5 ± 0.05
0.8 ± 0.1
0.7 ± 0.2
0.3 ± 0.03
0.5 ± 0.05
0.8 ± 0.1
0.7 ± 0.2
0.5 ± 0.05
0.8 ± 0.1
0.7 ± 0.2
0.3 ± 0.03
1005
0.5 ± 0.05
1608
2012
0603
0.8 ± 0.1
0.7 ± 0.2
0.3 ± 0.03
1005
0.5 ± 0.05
1608
2012
0.8 ± 0.1
0.7 ± 0.2
0603
0.3 ± 0.03
1005
0.5 ± 0.05
1608
2012
1005
150k 1608
2012
1005
220k
1608
1005
330k
1608
1005
470k
1608
1005
1000k
1608
0.8 ± 0.1
0.7 ± 0.2
0.5 ± 0.05
0.8 ± 0.1
0.7 ± 0.2
0.5 ± 0.05
0.8 ± 0.1
0.5 ± 0.05
0.8 ± 0.1
0.5 ± 0.05
0.8 ± 0.1
0.5 ± 0.05
0.8 ± 0.1
B常数
[25/ 85°C] [25/ 50°C]
4,100 K
4,067 K
4,150 K
3,435 K
4,085 K
3,380 K
4,550 K
4,485 K
3,850 K
3,783 K
4,550 K
4,485 K
3,850 K
4,114 K
4,114 K
4,550 K
4,550 K
4,000 K
4,308 K
4,150 K
3,783 K
4,050 K
4,050 K
4,485 K
4,485 K
3,930 K
4,250 K
4,085 K
4,550 K
4,485 K
4,000 K
4,150 K
4,308 K
4,550 K
3,930 K
4,085 K
4,250 K
4,485 K
4,308 K
4,250 K
4,550 K
4,485 K
4,485 K
4,419 K
4,150 K
4,085 K
4,550 K
4,485 K
4,150 K
4,085 K
4,750 K
4,750 K
目录型号
电阻公差 : ± 0.5%
电阻公差 : ± 1%
电阻公差 : ± 3%
NTCG104BH153HT1
NTCG063JF223HTBX
NTCG104LH223HT1
NTCG164LH223HT1
NTCG064BF473FTBX
NTCG104BF473FT1X
NTCG064EF683FTBX
NTCG104BF683FT1X
NTCG064BF104FTBX
NTCG064EF104FTBX
NTCG104ED104DT1X
NTCG104EF104FT1X
NTCG104KF104FT1
NTCG164KF104FT1
NTCG064BF473HTBX
NTCG104BF473HT1X
NTCG104LH473HT1
NTCG164LH473HT1
NTCG104BF683HT1X
NTCG104LH683HT1
NTCG164LH683HT1
NTCG064EF104HTBX
NTCG064LH104HTB
NTCG104EF104HT1X
NTCG104EH104HT1X
NTCG104LH104HT1
NTCG104KF104HT1
NTCG164LH104HT1
NTCG164LH154HT1
NTCG104QH224HT1
NTCG164QH224HT1
NTCG104QH334HT1
4,662 K
NTCG104QH474HT1
NTCG164QH474HT1
NTCG104QH105HT1
NTCG164QH105HT1
4,662 K
电阻公差 : ± 5%
NTCG104BH153JT1
NTCG164BH153JT1
NTCG203NH153JT1
NTCG104LH223JT1
NTCG164LH223JT1
NTCG203SH223JT1
NTCG104LH333JT1
NTCG164LH333JT1
NTCG203SH333JT1
NTCG064BF473JTBX
NTCG104BF473JT1X
NTCG104LH473JT1
NTCG164LH473JT1
NTCG204AH473JT1
NTCG064EF683JTBX
NTCG104BF683JT1X
NTCG104LH683JT1
NTCG164LH683JT1
NTCG204AH683JT1
NTCG064EF104JTBX
NTCG064LH104JTB
NTCG104LH104JT1
NTCG164LH104JT1
NTCG204CH104JT1
NTCG104LH154JT1
NTCG164LH154JT1
NTCG204CH154JT1
NTCG104QH224JT1
NTCG164QH224JT1
NTCG104QH334JT1
NTCG164QH334JT1
NTCG104QH474JT1
NTCG164QH474JT1
NTCG104QH105JT1
NTCG164QH105JT1
额定
尺寸
最大额定功率(25°C)1
热扩散常数(25°C) 2
mm
mW
mW/°C | mW/K
0603
100
1
1005
100
1
1608
100
1
2012
200
2
1 最大额定功率:在额定环境温度 (25°C) 条件下可连续施加的功率最大值 ( 视基板布局而定。 )
2 热扩散常数:相当于热敏电阻器因负荷功率导致自热,并使温度上升 1°C 时的功率
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(8/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
NTCG系列 0603型
形状与尺寸
推荐焊盘布局
0.3±0.03
0.25 to 0.35
0.6±0.03
0.2 to 0.3 0.25 to 0.35 0.2 to 0.3
0.3±0.03
0.15±0.05
Electrode material
Internal:Pd
External:Ag/Ni/Sn
Dimensions in mm
JIS 0603 [EIA 0201]
型号
NTCG063EH400HTB
NTCG063JF103FTB
NTCG063JF103HTB
NTCG063JF103JTB
NTCG063JH103HTB
NTCG063JH103JTB
NTCG063UH103HTBX
NTCG064BH103HTB
NTCG064BH103JTB
NTCG063JF223HTBX
NTCG064BF473FTBX
NTCG064BF473HTBX
NTCG064BF473JTBX
NTCG064EF683FTBX
NTCG064EF683JTBX
NTCG064BF104FTBX
NTCG064EF104FTBX
NTCG064EF104HTBX
NTCG064EF104JTBX
NTCG064LH104HTB
NTCG064LH104JTB
电阻值
[25°C]
()
40
10,000
10,000
10,000
10,000
10,000
10,000
10,000
10,000
22,000
47,000
47,000
47,000
68,000
68,000
100,000
100,000
100,000
100,000
100,000
100,000
电阻
容差
+/–3%
+/–1%
+/–3%
+/–5%
+/–3%
+/–5%
+/–3%
+/–3%
+/–5%
+/–3%
+/–1%
+/–3%
+/–5%
+/–1%
+/–5%
+/–1%
+/–1%
+/–3%
+/–5%
+/–3%
+/–5%
B 常数
[25/50°C]
(K)
3244
3380
3380
3380
3380
3380
3900
4067
4067
3380
4050
4050
4050
4250
4250
4050
4250
4250
4250
4485
4485
B 常数
[25/75°C]
(K)
3249
3422
3422
3422
3422
3422
3934
4092
4092
3422
4098
4098
4098
4293
4293
4134
4293
4293
4293
4533
4533
B 常数
[25/85°C]
(K)
3250
3435
3435
3435
3435
3435
3950
4100
4100
3435
4114
4114
4114
4308
4308
4114
4308
4308
4308
4550
4550
B 常数
[25/100°C]
(K)
3251
3453
3453
3453
3453
3453
3971
4110
4110
3453
4137
4137
4137
4327
4327
4137
4327
4327
4327
4573
4573
B 常数
容差
+/–3%
+/–1%
+/–1%
+/–1%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–1%
+/–1%
+/–1%
+/–1%
+/–1%
+/–1%
+/–1%
+/–1%
+/–1%
+/–1%
+/–3%
+/–3%
容许工作电流
[25°C]
(mA)
5.00
0.31
0.31
0.31
0.31
0.31
0.31
0.31
0.31
0.21
0.14
0.14
0.14
0.12
0.12
0.10
0.10
0.10
0.10
0.10
0.10
使用温度范围 RT 表
(°C)
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(9/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
NTCG系列 1005型
形状与尺寸
推荐焊盘布局
0.5±0.05
0.4 to 0.6
1±0.05
0.35 to 0.45 0.3 to 0.5 0.35 to 0.45
0.5±0.05
0.1 min.
Electrode material
Internal:Pd
External:Ag/Ni/Sn
Dimensions in mm
JIS 1005 [EIA 0402] ( 22 ~ 10k )
型号
NTCG103EH220JT1
NTCG103EH300JT1
NTCG103EH400HT1
NTCG103EH400JT1
NTCG103EH470JT1
NTCG103EH101HT1
NTCG103EH101JT1
NTCG103NH471JT1
NTCG103NH681JT1
NTCG104BH102HT1
NTCG104BH102JT1
NTCG104BH152JT1
NTCG104BH222JT1
NTCG104BH332JT1
NTCG103LH472JT1
NTCG104BH472HT1
NTCG104BH472JT1
NTCG104BH682JT1
NTCG103JF103FT1
NTCG103JF103GT1
NTCG103JF103HT1
NTCG103JF103JT1
NTCG103JH103HT1
NTCG103JH103JT1
NTCG103JX103DT1
NTCG103UH103HT1
NTCG103UH103JT1
NTCG104BH103HT1
NTCG104BH103JT1
NTCG104BH153HT1
NTCG104BH153JT1
电阻值
[25°C]
()
22
30
40
40
47
100
100
470
680
1,000
1,000
1,500
2,200
3,300
4,700
4,700
4,700
6,800
10,000
10,000
10,000
10,000
10,000
10,000
10,000
10,000
10,000
10,000
10,000
15,000
15,000
电阻
容差
+/–5%
+/–5%
+/–3%
+/–5%
+/–5%
+/–3%
+/–5%
+/–5%
+/–5%
+/–3%
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
+/–3%
+/–5%
+/–5%
+/–1%
+/–2%
+/–3%
+/–5%
+/–3%
+/–5%
+/–0.5%
+/–3%
+/–5%
+/–3%
+/–5%
+/–3%
+/–5%
B 常数
[25/50°C]
(K)
3244
3244
3244
3244
3244
3244
3244
3642
3642
4096
4096
4096
4096
4067
3500
4067
4067
4067
3380
3380
3380
3380
3380
3380
3380
3900
3900
4067
4067
4067
4067
B 常数
[25/75°C]
(K)
3249
3249
3249
3249
3249
3249
3249
3649
3649
4100
4100
4100
4100
4092
3532
4092
4092
4092
3422
3422
3422
3422
3422
3422
3422
3934
3934
4092
4092
4092
4092
B 常数
[25/85°C]
(K)
3250
3250
3250
3250
3250
3250
3250
3650
3650
4100
4100
4100
4100
4100
3545
4100
4100
4100
3435
3435
3435
3435
3435
3435
3435
3950
3950
4100
4100
4100
4100
B 常数
[25/100°C]
(K)
3251
3251
3251
3251
3251
3251
3251
3650
3650
4100
4100
4100
4100
4110
3564
4110
4110
4110
3453
3453
3453
3453
3453
3453
3453
3971
3971
4110
4110
4110
4110
B 常数
容差
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–1%
+/–1%
+/–1%
+/–1%
+/–3%
+/–3%
+/–0.7%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
容许工作电流
[25°C]
(mA)
6.70
5.70
5.00
5.00
4.61
3.10
3.10
1.40
1.20
1.00
1.00
0.81
0.67
0.55
0.46
0.46
0.46
0.38
0.31
0.31
0.31
0.31
0.31
0.31
0.31
0.31
0.31
0.31
0.31
0.25
0.25
使用温度范围 RT 表
(°C)
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(10/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
NTCG系列 1005型
形状与尺寸
推荐焊盘布局
0.5±0.05
0.4 to 0.6
1±0.05
0.35 to 0.45 0.3 to 0.5 0.35 to 0.45
0.5±0.05
0.1 min.
Electrode material
Internal:Pd
External:Ag/Ni/Sn
Dimensions in mm
JIS 1005 [EIA 0402] ( 22K ~ 1,000k )
型号
NTCG104LH223HT1
NTCG104LH223JT1
NTCG104LH333JT1
NTCG104BF473FT1X
NTCG104BF473HT1X
NTCG104BF473JT1X
NTCG104LH473HT1
NTCG104LH473JT1
NTCG104BF683FT1X
NTCG104BF683HT1X
NTCG104BF683JT1X
NTCG104LH683HT1
NTCG104LH683JT1
NTCG104ED104DT1X
NTCG104EF104FT1X
NTCG104EF104HT1X
NTCG104EH104HT1X
NTCG104KF104FT1
NTCG104KF104HT1
NTCG104LH104HT1
NTCG104LH104JT1
NTCG104LH154JT1
NTCG104QH224HT1
NTCG104QH224JT1
NTCG104QH334HT1
NTCG104QH334JT1
NTCG104QH474HT1
NTCG104QH474JT1
NTCG104QH105HT1
NTCG104QH105JT1
电阻值
[25°C]
()
22,000
22,000
33,000
47,000
47,000
47,000
47,000
47,000
68,000
68,000
68,000
68,000
68,000
100,000
100,000
100,000
100,000
100,000
100,000
100,000
100,000
150,000
220,000
220,000
330,000
330,000
470,000
470,000
1,000,000
1,000,000
电阻
容差
+/–3%
+/–5%
+/–5%
+/–1%
+/–3%
+/–5%
+/–3%
+/–5%
+/–1%
+/–3%
+/–5%
+/–3%
+/–5%
+/–0.5%
+/–1%
+/–3%
+/–3%
+/–1%
+/–3%
+/–3%
+/–5%
+/–5%
+/–3%
+/–5%
+/–3%
+/–5%
+/–3%
+/–5%
+/–3%
+/–5%
B 常数
[25/50°C]
(K)
4485
4485
4485
4050
4050
4050
4485
4485
4085
4085
4085
4485
4485
4250
4250
4250
4250
4419
4419
4485
4485
4485
4661
4661
4661
4661
4661
4661
4661
4661
B 常数
[25/75°C]
(K)
4533
4533
4533
4098
4098
4098
4533
4533
4134
4134
4134
4533
4533
4293
4293
4293
4293
4468
4468
4533
4533
4533
4728
4728
4728
4728
4728
4728
4728
4728
B 常数
[25/85°C]
(K)
4550
4550
4550
4114
4114
4114
4550
4550
4150
4150
4150
4550
4550
4308
4308
4308
4308
4485
4485
4550
4550
4550
4750
4750
4750
4750
4750
4750
4750
4750
B 常数
[25/100°C]
(K)
4573
4573
4573
4137
4137
4137
4573
4573
4172
4172
4172
4573
4573
4327
4327
4327
4327
4508
4508
4573
4573
4573
4780
4780
4780
4780
4780
4780
4780
4780
B 常数
容差
+/–3%
+/–3%
+/–3%
+/–1%
+/–1%
+/–1%
+/–3%
+/–3%
+/–1%
+/–1%
+/–1%
+/–3%
+/–3%
+/–0.5%
+/–1%
+/–1%
+/–3%
+/–1%
+/–1%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
容许工作电流
[25°C]
(mA)
0.21
0.21
0.17
0.14
0.14
0.14
0.14
0.14
0.12
0.12
0.12
0.12
0.12
0.10
0.10
0.10
0.10
0.10
0.10
0.10
0.10
0.08
0.06
0.06
0.05
0.05
0.04
0.04
0.03
0.03
使用温度范围 RT 表
(°C)
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(11/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
NTCG系列 1608型
形状与尺寸
推荐焊盘布局
0.8±0.1
0.6 to 0.8
1.6±0.1
0.6 to 0.8
0.6 to 0.8
0.6 to 0.8
0.8±0.1
0.2 min.
Electrode material
Internal:Pd
External:Ag/Ni/Sn
Dimensions in mm
JIS 1608 [EIA 0603] ( 30 ~ 10k )
型号
NTCG163EH300JT1
NTCG163EH400HT1
NTCG163EH400JT1
NTCG163EH101HT1
NTCG163EH101JT1
NTCG163EH151JT1
NTCG163NH221JT1
NTCG163NH331JT1
NTCG163NH471JT1
NTCG164BH102HT1
NTCG164BH102JT1
NTCG164BH222JT1
NTCG164BH302JT1
NTCG164BH332HT1
NTCG164BH332JT1
NTCG164BH472HT1
NTCG164BH472JT1
NTCG164BH682JT1

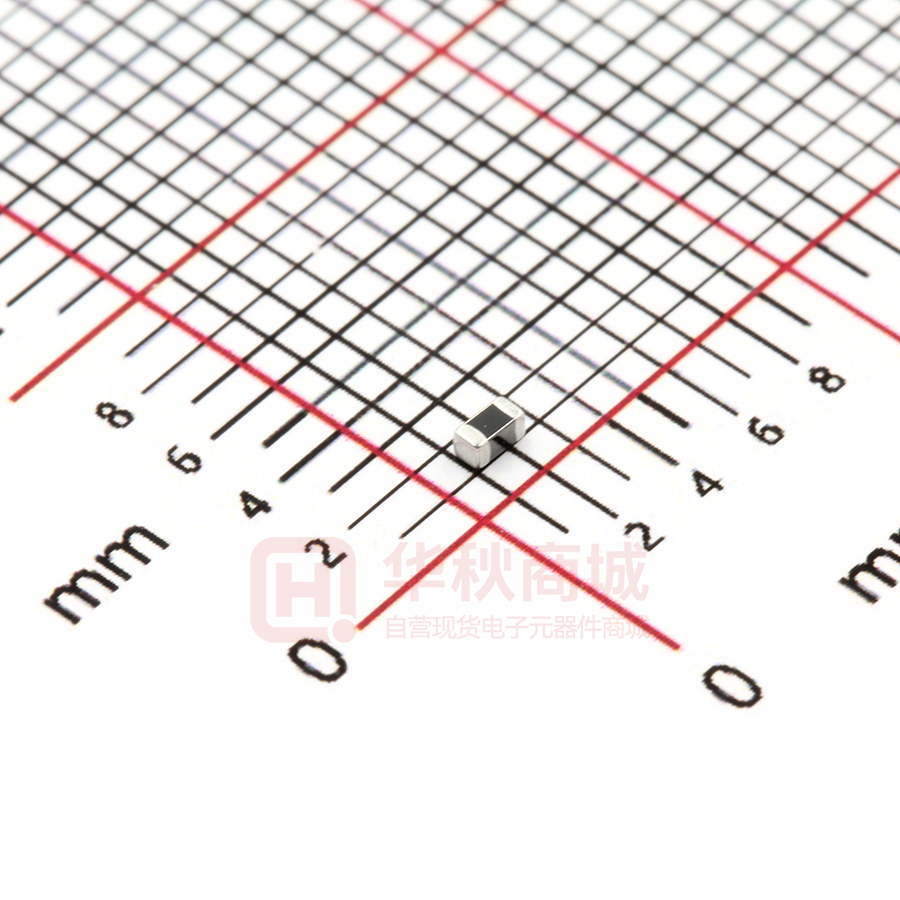

NTCG163JF103FT1
NTCG163JF103HT1
NTCG163JH103HT1
NTCG163JH103JT1
NTCG164BF103HT1
NTCG164BH103HT1
NTCG164BH103JT1
电阻值
[25°C]
()
30
40
40
100
100
150
220
330
470
1,000
1,000
2,200
3,000
3,300
3,300
4,700
4,700
6,800
10,000
10,000
10,000
10,000
10,000
10,000
10,000
电阻
容差
+/–5%
+/–3%
+/–5%
+/–3%
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
+/–3%
+/–5%
+/–5%
+/–5%
+/–3%
+/–5%
+/–3%
+/–5%
+/–5%
+/–1%
+/–3%
+/–3%
+/–5%
+/–3%
+/–3%
+/–5%
B 常数
[25/50°C]
(K)
3244
3244
3244
3244
3244
3244
3642
3642
3642
4096
4096
4096
4067
4067
4067
4067
4067
4067
3380
3380
3380
3380
4037
4067
4067
B 常数
[25/75°C]
(K)
3249
3249
3249
3249
3249
3249
3649
3649
3649
4100
4100
4100
4100
4092
4092
4092
4092
4092
3422
3422
3422
3422
4092
4092
4092
B 常数
[25/85°C]
(K)
3250
3250
3250
3250
3250
3250
3650
3650
3650
4100
4100
4100
4100
4100
4100
4100
4100
4100
3435
3435
3435
3435
4070
4100
4100
B 常数
[25/100°C]
(K)
3251
3251
3251
3251
3251
3251
3650
3650
3650
4100
4100
4100
4110
4110
4110
4110
4110
4110
3453
3453
3453
3453
4080
4110
4110
B 常数
容差
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–1%
+/–1%
+/–3%
+/–3%
+/–1%
+/–3%
+/–3%
容许工作电流
[25°C]
(mA)
5.70
5.00
5.00
3.10
3.10
2.50
2.10
1.70
1.40
1.00
1.00
0.67
0.57
0.55
0.55
0.46
0.46
0.38
0.31
0.31
0.31
0.31
0.31
0.31
0.31
使用温度范围 RT 表
(°C)
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(12/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
NTCG系列 1608型
形状与尺寸
推荐焊盘布局
0.8±0.1
0.6 to 0.8
1.6±0.1
0.6 to 0.8
0.6 to 0.8
0.6 to 0.8
0.8±0.1
0.2 min.
Electrode material
Internal:Pd
External:Ag/Ni/Sn
Dimensions in mm
JIS 1608 [EIA 0603] ( 22k ~ 1,000k )
型号
NTCG164BH153JT1
NTCG164LH223HT1
NTCG164LH223JT1
NTCG164LH333JT1
NTCG164LH473HT1
NTCG164LH473JT1
NTCG164LH683HT1
NTCG164LH683JT1
NTCG164KF104FT1
NTCG164LH104HT1
NTCG164LH104JT1
NTCG164LH154HT1
NTCG164LH154JT1
NTCG164QH224HT1
NTCG164QH224JT1
NTCG164QH334JT1
NTCG164QH474HT1
NTCG164QH474JT1
NTCG164QH105HT1
NTCG164QH105JT1
电阻值
[25°C]
()
15,000
22,000
22,000
33,000
47,000
47,000
68,000
68,000
100,000
100,000
100,000
150,000
150,000
220,000
220,000
330,000
470,000
470,000
1,000,000
1,000,000
电阻
容差
+/–5%
+/–3%
+/–5%
+/–5%
+/–3%
+/–5%
+/–3%
+/–5%
+/–1%
+/–3%
+/–5%
+/–3%
+/–5%
+/–3%
+/–5%
+/–5%
+/–3%
+/–5%
+/–3%
+/–5%
B 常数
B 常数
B 常数
B 常数
[25/50°C] [25/75°C] [25/85°C] [25/100°C]
(K)
(K)
(K)
(K)
4067
4092
4100
4110
4485
4533
4550
4573
4485
4533
4550
4573
4485
4533
4550
4573
4485
4533
4550
4573
4485
4533
4550
4573
4485
4533
4550
4573
4485
4533
4550
4573
4419
4468
4485
4508
4485
4533
4550
4573
4485
4533
4550
4573
4485
4533
4550
4573
4485
4533
4550
4573
4661
4728
4750
4780
4661
4728
4750
4780
4661
4728
4750
4780
4661
4728
4750
4780
4661
4728
4750
4780
4661
4728
4750
4780
4661
4728
4750
4780
B 常数
容差
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–1%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
容许工作电流
[25°C]
(mA)
0.25
0.21
0.21
0.17
0.14
0.14
0.12
0.12
0.10
0.10
0.10
0.08
0.08
0.06
0.06
0.05
0.04
0.04
0.03
0.03
使用温度范围 RT 表
(°C)
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(13/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
NTCG系列 2012型
形状与尺寸
推荐焊盘布局
1.25±0.2
0.9 to 1.2
2±0.2
0.7 to 0.9
0.9 to 1.2
0.7 to 0.9
0.7±0.2
0.2 min.
Electrode material
Internal:Pd
External:Ag/Ni/Sn
Dimensions in mm
JIS 2012 [EIA 0805]
型号
NTCG203EH471JT1
NTCG203EH681JT1
NTCG203BH102JT1
NTCG203BH152JT1
NTCG203FH222JT1
NTCG203FH332JT1
NTCG203JH472JT1
NTCG203JH682JT1
NTCG203NH103JT1
NTCG203NH153JT1
NTCG203SH223JT1
NTCG203SH333JT1
NTCG204AH473JT1
NTCG204AH683JT1
NTCG204CH104JT1
NTCG204CH154JT1
电阻值
[25°C]
()
470
680
1,000
1,500
2,200
3,300
4,700
6,800
10,000
15,000
22,000
33,000
47,000
68,000
100,000
150,000
电阻
容差
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
+/–5%
B 常数
[25/50°C]
(K)
3232
3232
3060
3060
3248
3248
3392
3392
3590
3590
3782
3782
3931
3931
4085
4085
B 常数
[25/75°C]
(K)
3246
3246
3089
3089
3287
3287
3436
3436
3635
3635
3832
3832
3982
3982
4134
4134
B 常数
[25/85°C]
(K)
3250
3250
3100
3100
3300
3300
3450
3450
3650
3650
3850
3850
4000
4000
4150
4150
B 常数
[25/100°C]
(K)
3255
3255
3113
3113
3318
3318
3468
3468
3670
3670
3874
3874
4023
4023
4172
4172
B 常数
容差
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
+/–3%
容许工作电流
[25°C]
(mA)
2.00
1.70
1.40
1.10
0.95
0.77
0.65
0.54
0.44
0.36
0.30
0.24
0.20
0.17
0.14
0.11
使用温度范围 RT 表
(°C)
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
–40 to 125
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
csv
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(14/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
NTCG系列 RT表
R-T表获取过程
1. TDK芯片NTC热敏电阻器(保护元件)首页访问。
https://product.tdk.com/info/zh/products/protection/temperature/chip-ntc-thermistor/index.html
2. "然后单击商品型号搜索”
https://product.tdk.com/zh/search/protection/temperature/chip-ntc-thermistor/part_no/
3. 框中输入RT表想要的产品名称,然后单击检索按钮
( 例:NTCG103JF103FT1 )
૰ቂി࠲Ȃ૰འ྆ࢋᄲख
NTCG103JF103FT1
૰ਖၳख˄@˅ञᄬख˄+˅Ꮾၓി࠲ቂȃ
འ྆
འ྆ၳख˄@˅װܗใሃ2ࢋᏍ࠲ˈᄬख˄+˅װܗใሃၭᏍளȃ
ขᄵ༕2ࢋᄲखȃᏥ૰འ྆61ࢋᄲखȃ
ঝའ྆
ᇜֈՙߴᇜའ྆ˈ࣮ჲՙॄߴᇜའ྆ˈขᄲखܿᏥॄ༕ࡥྫ
ख˄"˅ȃ
4. 单击显示的产品名称
( 例:NTCG103JF103FT1 )
འ྆
಼!0!ࣙ
ࢆ༚
ဇ
ᄲख
੶ᄁຟܿଉ܃
൰ഡ
Buy Now
TDK
Buy Now
TDK
NTCG103JF103FT1
ᄧٛ൰
NTCG103JF103FT1S
ቂဉ
࿅ݞ
125°C
UL
150°C
AEC-Q200
5. 个别页面显示,并单击右侧栏"文档"内的RT表
ၭ
಼
SpITไጽ
TWID0SFBDIไጽ
ᅤፑೌ
SUװ
6. 您可以下载该产品的RT表的1℃的步骤的csv文件
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(15/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
基板设计上注意
基板设计
将NTC热敏电阻器安装到基板上时的焊锡用量(角焊缝的大小),对
安装后的NTC热敏电阻器有着直接的影响,因此必须充分地加以考
虑。
焊盘尺寸的设定
(1) 随着焊锡用量的增多,施加在NTC热敏电阻器上的应力也会增
大,可能导致破损及开裂、产生裂纹等,因此在进行基板的焊盘设
计时,请设定其形状及尺寸,使焊锡用量适当。
Dimension 形状
0603
1005
1608
2012
推荐焊锡量
焊锡应力增大,容易导致开
裂。
焊锡量过剩
Most large serving amo
Minimum prime amount
焊锡量适当
C
B
(2) 如果钎焊时的焊锡堆焊量过多,则由于焊锡的收缩应力的作用,
容易受到机械的、热的应力,导致芯片产生裂纹。另外,如果焊锡
堆焊量过少,则端子电极粘着力可能不足,导致芯片脱落,从而给
电路的可靠性造成不良影响。
下面列举焊锡堆焊量的典型事例。
A
Symbol 符号
A
0.25 to 0.35
0.30 to 0.50
0.60 to 0.80
0.90 to 1.20
粘着力较弱、连接不良、有
脱落的危险。
焊锡量不足
B
0.20 to 0.30
0.35 to 0.45
0.60 to 0.80
0.70 to 0.90
C
0.25 to 0.35
0.40 to 0.60
0.60 to 0.80
0.90 to 1.20
希望避免的事例及推荐事例
事 例
希望避免的事例
改善例(焊盘分割)
Leads
Leads
Chip
Solder
Solder resist
分离式元器件的
引线和焊盘共用
PCB
Chassis
Solder
(ground solder)
Solder resist
底盘附近的配置
L1
L2
L2>L1
Land
芯片元器件之间的
配置
Excess solder
Solder resist
Land
Missing solder
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
20171213 / tpd_commercial_ntc-thermistor_ntcg_zh.fm
(16/21)
Temperature Protection Devices
NTC热敏电阻
RoHS指令对应产品
无铅焊锡对应
一般等级
基板设计上注意
元器件配置
(1) 尽量不对基板的翘曲、弯曲施加应力的NTC热敏电阻器推荐配置
事例如下所示。
对于基板的弯曲应力
不利的事例
Perforation or slit
(2) 割板近处因NTC热敏电阻器的安装位置的不同,其机械应力也随
之变化,因此请参考下图。
对于基板的弯曲应力
有利的事例
E
D
Perforation
Perforation or slit
钎焊面的方向性
C
B
A
焊面为上面进行山折。
Perforation or slit
以
钎
焊面为下面进行山折。
以
钎
Slit
Perforation or slit
容易接受应力作用的顺序为A > B = C > D > E。
芯片配置
(方向性)
相对于骑缝、切缝呈垂直方向安
装。
相对于骑缝、切缝呈水平方向安
装。
L2
L1
到骑缝、切缝
部分的距离
(L1
