Thin-Film Band Pass Filters
For 5.0GHz W-LAN
TFSB Series
Type:

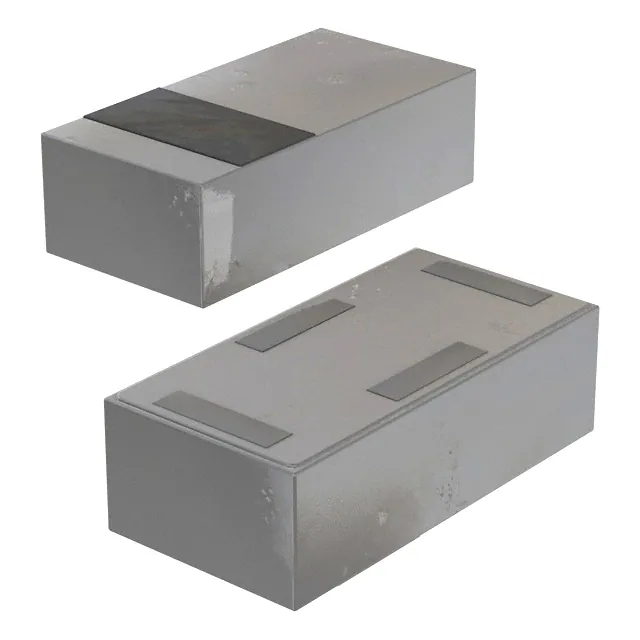

TFSB10055375-1103A1 (1.00.50.3mm)
Issue date:
August 2014
• All specifications are subject to change without notice.
• Conformity to RoHS Directive: This means that, in conformity with EU Directive 2011/65/EC, lead, cadmium, mercury, hexavalent chromium, and specific
bromine-based flame retardants, PBB and PBDE, have not been used, except for exempted applications.
(1/2)
Thin-Film Band Pass Filters
For 5.0GHz W-LAN
Conformity to RoHS Directive
TFSB Series TFSB10055375-1103A1
SHAPES AND DIMENSIONS
1.0±0.1
1
3
2
0.3±0.04
2
0.3±0.04
1
3
4
Terminal functions
1 IN
2 GND
3 OUT
4 GND
0.27±0.04
0.035±0.035
0.035±0.035
0.3±0.05 0.5±0.1
4
0.08±0.04
0.235±0.04
Dimensions in mm
0.66
0.3
0.26
RECOMMENDED PC BOARD PATTERNS
0.3
0.76
1.16
Dimensions in mm
ELECTRICAL CHARACTERISTICS
Item
Insertion loss
Return loss
Attenuation
Temperature range
[4900 to 5850MHz]
[4900 to 5850MHz]
[824 to 1000MHz]
[1250 to 1500MHz]
[1750 to 1910MHz]
[9800 to 11700MHz]
Operating
Storage
(dB)
(dB)
(dB)
(dB)
(dB)
(dB)
(°C)
(°C)
Minimum value
—
10
40
40
40
15
–40
–40
Typical value
0.9
14.7
47.3
47.7
54.4
21.2
—
—
Maximum value
1.5
—
—
—
—
—
+85
+85
• Ta:+25°C
• Conformity to RoHS Directive: This means that, in conformity with EU Directive 2011/65/EC, lead, cadmium, mercury, hexavalent chromium, and
specific bromine-based flame retardants, PBB and PBDE, have not been used, except for exempted applications.
• All specifications are subject to change without notice.
002-01 / 20140807 / e751_filmbpf_tfsb01
(2/2)
1
2
3
5000
6000
Frequency (MHz)
ATTENUATION S21
1: 4900MHz
0.87dB
2: 5375MHz
0.76dB
3: 5850MHz
0.87dB
7000
Return loss(dB)
RETURN LOSS S11
0
5
10
15
20
25
30
35
40
45
50
4000
1: 824MHz
47.8dB
2: 1000MHz
47.2dB
20
3: 1250MHz
7
30
47.7dB
4: 1500MHz
40 2
50.0dB
8
1 3
5: 1750MHz
50
4 6
56.0dB
60
5
6: 1910MHz
54.3dB
70
0 2000 4000 6000 8000 10000 12000 14000 16000
Frequency (MHz)
7: 9800MHz
22.3dB
8: 11700MHz
41.5dB
RETURN LOSS S22
3
1
0
10
Attenuation(dB)
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
4000
1: 4900MHz
35.8dB
2: 5375MHz
34.1dB
3: 5850MHz
17.1dB
2
5000
6000
Frequency (MHz)
7000
Return loss(dB)
Insertion loss (dB)
FREQUENCY CHARACTERISTICS
INSERTION LOSS S21
0
5
10
15
20
25
30
35
40
4000
1: 4900MHz
30.7dB
2: 5375MHz
23.1dB
3: 5850MHz
15.6dB
3
2
1
5000
6000
Frequency (MHz)
7000
• All specifications are subject to change without notice.
002-01 / 20140807 / e751_filmbpf_tfsb01
