I N D U C T O R S
电源电路用电感器
绕线铁氧体
RoHS
VLS-EX 系列
REACH
SVHC-Free
Cl
Br
Pb
Halogen
Free
Lead
Free

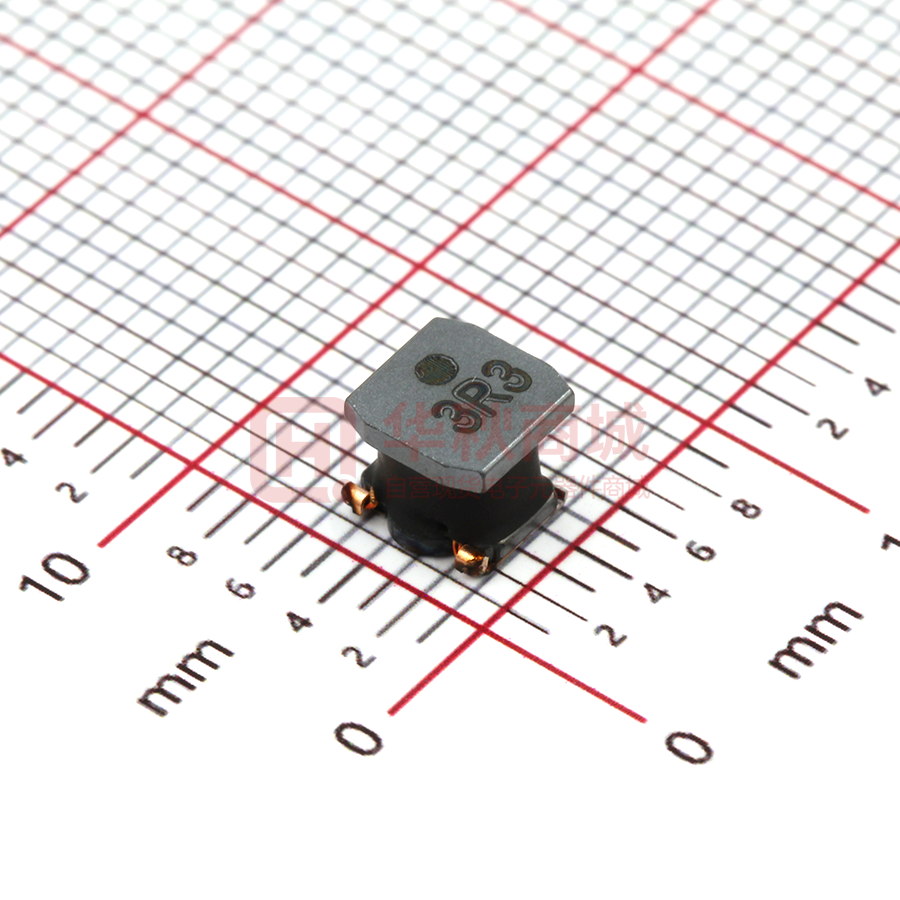

VLS5045EX 型
特点
是磁屏蔽型的电源电路用绕线型电感器。
采用铁氧体树脂材料磁屏蔽结构,满足高密度封装。
铁氧体磁芯形状的最优化实现大电流、低Rdc化。
用途
TV、 STB、 GAME设备、其他AV设备
型号的命名方法
VLS
5045
EX
系列名称
L×W×H 尺寸
5.0×5.0×4.5 mm
管理号码
-
1R0
N
电感
(µH)
电感容差
特点规格表
测定频率
L
(µH)
(kHz)
容差
1.0
±30%
100
1.5
±30%
100
2.2
±30%
100
3.3
±30%
100
4.7
±20%
100
6.8
±20%
100
10
±20%
100
15
±20%
100
22
±20%
100
33
±20%
100
47
±20%
100
68
±20%
100
100
±20%
100
150
±20%
100
220
±20%
100
额定电流:Isat 和 Itemp 中较小的值。
Isat: 基于电感器变化率 (比初始 L 值降低 30%)
Itemp: 基于温度上升 (自我发热使温度上升 40°C)
额定电流
Isat
(A)max.
8.9
7.4
6.4
5.2
4.4
3.6
3.1
2.2
2.0
1.5
1.3
1.1
0.8
0.56
0.45
直流电阻
typ.
( )±30%
0.015
0.017
0.022
0.027
0.036
0.046
0.061
0.110
0.125
0.24
0.30
0.41
0.58
0.73
1.05
型号
Itemp
(A)typ.
5.1
5.0
4.7
4.2
3.2
2.9
2.5
1.9
1.8
1.3
1.0
0.9
0.7
0.61
0.45
VLS5045EX-1R0N
VLS5045EX-1R5N
VLS5045EX-2R2N
VLS5045EX-3R3N
VLS5045EX-4R7M
VLS5045EX-6R8M
VLS5045EX-100M
VLS5045EX-150M
VLS5045EX-220M
VLS5045EX-330M
VLS5045EX-470M
VLS5045EX-680M
VLS5045EX-101M
VLS5045EX-151M
VLS5045EX-221M
测量设备
测量项目
L
直流电阻
额定电流 Isat
*有时使用同等测量设备。
型号
4194A
VP-2941A
4284A+42841A+42842A
厂商
Keysight Technologies, Inc. (formerly Hewlett-Packard)
Panasonic (formerly Matsushita Electric Industrial)
Keysight Technologies, Inc. (formerly Hewlett-Packard)
温度范围、单个重量
工作温度范围
–40 to 105 °C
保存温度范围
–40 to 105 °C
单个重量
0.46 g
工作温度范围包括自我温度上升。
保存温度范围以固定基板后为准。
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(1/5)
20180706
inductor_commercial_power_vls5045ex_zh.fm
I N D U C T O R S
VLS5045EX 型
L频率特性
1000
221M
151M
101M
680M
470M
330M
100
220M
150M
Inductance(µH)
100M
6R8M
4R7M
10
3R3N
2R2N
1R5N
1
1R0N
0.1
0.01
0.1
1
Frequency(MHz)
10
100
测量设备
型号
4284A+42841A+42842A
*有时使用同等测量设备。
厂商
Keysight Technologies, Inc. (formerly Hewlett-Packard)
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(2/5)
20180706
inductor_commercial_power_vls5045ex_zh.fm
I N D U C T O R S
VLS5045EX 型
L直流重叠特性
221M
151M
100
101M
680M
470M
330M
220M
Inductance(µH)
150M
10
100M
6R8M
4R7M
3R3N
2R2N
1R5N
1
1R0N
0.1
0
2
4
6
DC current(A)
8
10
12
测量设备
型号
4285A+42841A+42842C
*有时使用同等测量设备。
厂商
Keysight Technologies, Inc. (formerly Hewlett-Packard)
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(3/5)
20180706
inductor_commercial_power_vls5045ex_zh.fm
I N D U C T O R S
VLS5045EX 型
形状与尺寸
包装形式
100
卷筒尺寸
2.0
5.0±0.3
3.9±0.2
2.0±0.5
4.5max.
(2.4)
1.3±0.2
1.3±0.2
ø100
5.0±0.3
Dimensions in mm
(1.0)
ø13.0±0.5
12.4
ø21.0±0.8
22.4
ø330
Dimensions in mm
推荐焊盘布局
4.0±0.1
Sprocket
hole
B
12.0±0.3
4.0
2.0±0.05
5.5±0.1
1.5 +0.1
–0
0.4
1.75±0.1
编带尺寸
1.5
2.1
1.5
K
Dimensions in mm
Cavity
A
8.0±0.1
Dimensions in mm
类型
VLS5045EX
A
5.3
B
5.3
K
4.7
推荐回流焊温度曲线图
Preheating
Soldering
Natural
cooling
包装数量
包装数量
Peak
1500 pcs/reel
250°C
Temperature
220°C
220°C
180°C
5s
150°C
60 to 120s
40s
Time
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(4/5)
20180706
inductor_commercial_power_vls5045ex_zh.fm
I N D U C T O R S
使用注意事项
在使用本产品前,请务必随附采购规格书。
安全注意事项
使用本产品时,请注意安全事项。
注 意
保存时间为 6 个月以内,保存条件 (温度 5 ~ 30°C、湿度 0 ~ 75%RH 以下),需充分注意。
若超过保存时间,端子电极的可焊性将可能老化。
请勿在气体腐蚀环境 (盐、酸、碱等)下使用和保管。
在实施焊接前,请务必进行预热。
预热温度与焊接温度及芯片温度的温度差要在 150°C 以内。
安装后的焊接修正应在规格书规定的条件范围内。
若加热过度可能导致短路、性能降低、寿命减少。
将安装了芯片的印刷电路组装到装置时,请注意不要因印刷电路整体变形或紧固部等局部变形而给芯片施加剩余应力。
装置会因通电而自我发热 (温度上升),因此在热设计方面需留有充分余地。
非磁屏蔽型在基板设计时需注意配置线圈。
受到电磁干扰可能会导致误动作。
由于人体所带的静电会传到接地线上,因此请使用防静电腕带。
请勿将本产品靠近磁铁或带有磁力的物体。
请在采购规格书规定的范围内使用。
本产品目录中记载的产品是指在通用标准用途意义上使用于一般电子设备 (AV 设备,通信设备,家电产品,娱乐设备,计算机设备,
个人设备,办公设备,计测设备,工业机器人),并且该一般电子设备要在通常的操作和使用方法下使用。
对于需要高度安全性和可靠性的,或者设备的故障,误动作,运转不良可能会给人的生命,身体及财产等造成损害,以及有可能产生莫
大社会影响的以下用途 (以下称 ‘ 特定用途 ’)中的适用性,性能发挥,品质,本公司不予保证。
客户预定在本产品目录的范围,条件之外,或者在特定用途中使用时,请事先咨询本公司相关部门。本公司会配合客户需求,一起协商
不同于本产品目录中所记载的使用用途。
(1) 航空,航天设备
(2) 运输设备 (汽车,电车,船舶等)
(3) 医疗设备
(4) 发电控制设备
(5) 核动力相关设备
(6) 海底设备
(7) 交通工具控制设备
(8) 公共性的高度信息处理设备
(9) 军用设备
(10) 电热用品,燃烧设备
(11) 防灾防盗设备
(12) 各种安全装置
(13) 其他被认定为特定用途的用途
此外,对使用本产品目录中所记载产品的设备进行设计时,请确保符合该设备的使用用途及状态的保护回路和装置,并设置备用回路等。
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(5/5)
20180706
inductor_commercial_power_vls5045ex_zh.fm
