E M C
C o m p o n e n t s
钳位滤波器
电缆线用
RoHS
REACH
SVHC-Free
Cl
Br
Pb
Halogen
Free
Lead
Free
ZCAT 系列
特点
以将塑料外壳及铁素体磁芯一体化进行配置的TDK的原始结构,无需切断接口电缆、电源电缆即可进行安装。
铁氧体磁芯拥有高频吸收特性,因此具有优异的高频噪音吸收效果。
同时对共模噪音也有效果,在不对信号品质产生影响的情况下解决噪音问题。
根据各电缆外径形成系列,以实现适用于各种电缆尺寸的产品。
用途
电脑、文字处理机、显示屏、 HDD、数字电话、音响设备、电子乐器、 TV游戏、复印机、传真
型号的命名方法
ZCAT
12
系列名称
外径尺寸
(mm)
36 长度尺寸
(mm)
13
30
A
BK
内径尺寸
(mm)
磁心材质符号
固定型符号
涂装颜色符号
B
D
DT
无符号
黑
灰
BK
无符号
电缆固定型
(将电缆嵌入主体内进行固定)
筐体固定类型
扁平电缆型
扁平电缆型
(双面胶带固定类型)
带子固定型
(用尼龙带固定电缆和本体)
A
产品阵容
ZCAT1518-0730(-BK)
ZCAT2017-0930(-BK)
ZCAT2032-0930(-BK)
ZCAT2132-1130(-BK)
ZCAT3035-1330(-BK)
ZCAT1325-0530A(-BK)
ZCAT1730-0730A(-BK)
ZCAT2035-0930A(-BK)
ZCAT2235-1030A(-BK)
ZCAT2436-1330A(-BK)
阻抗 ( )min.
[10 to 100MHz]
25
20
50
40
80
50
40
50
50
30
[100 to 500MHz]
50
50
100
80
150
100
80
100
100
80
[50 to 500MHz]
—
—
—
—
—
—
—
—
—
—
ZCAT2017-0930B(-BK)
20
50
—
ZCAT3618-2630D(-BK)
—
—
30
ZCAT4625-3430D(-BK)
—
—
35
ZCAT6819-5230D(-BK)
—
—
35
ZCAT3618-2630DT(-BK)
—
—
30
ZCAT4625-3430DT(-BK)
—
—
35
ZCAT6819-5230DT(-BK)
—
—
35
ZCAT 10D-(BK)
25
70
—
ZCAT 13D-(BK)
40
100
—
ZCAT 20D-(BK)
60
150
—
类型
型号
ZCAT
ZCAT-A
ZCAT-B
ZCAT-D
ZCAT-DT
ZCAT**D
黄色涂层的品名为不推荐用于新设计中的产品
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(1/9)
20190610
clamp-filter_commercial_zcat_zh.fm
E M C
C o m p o n e n t s
ZCAT 型
特点规格表
阻抗 ( )min.
[10 to 100MHz]
25
20
50
40
80
型号
[100 to 500MHz]
50
50
100
80
150
ZCAT1518-0730(-BK)
ZCAT2017-0930(-BK)

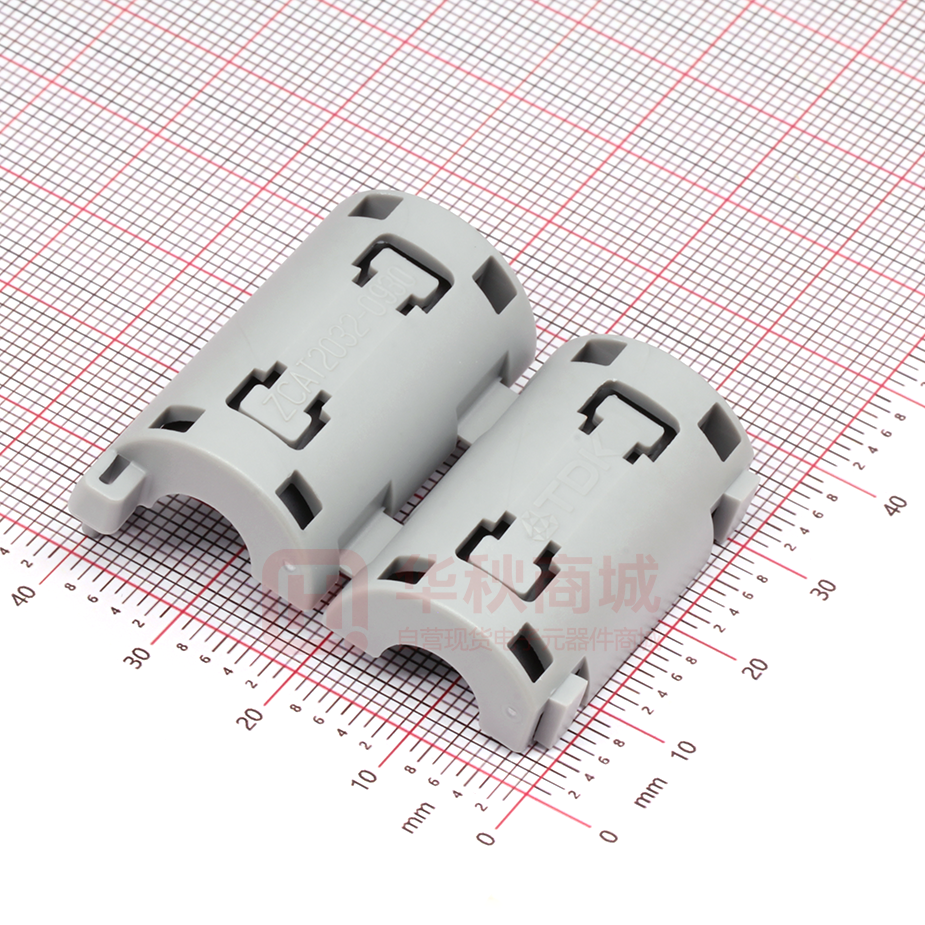

ZCAT2032-0930(-BK)
ZCAT2132-1130(-BK)
ZCAT3035-1330(-BK)
出货时带有固定带。
● 试验条件:阻抗计 (无负荷条件) 穿过 ø1mm 铜线时
[50 to 500MHz]
—
—
—
—
—
使用温度范围
(°C)
–40 to 85
单个重量
(g)
6
11
21
22
62
阻抗频率特性
1000
ZCAT3035-1330
ZCAT2132-1130
100
Impedance (Ω)
ZCAT2032-0930
ZCAT2017-0930
ZCAT1518-0730
10
1
1
10
100
1000
Frequency(MHz)
形状与尺寸
A
D
B
C
型号
ZCAT1518-0730(-BK)
ZCAT2017-0930(-BK)
ZCAT2032-0930(-BK)
ZCAT2132-1130(-BK)
ZCAT3035-1330(-BK)
内部结构
尺寸 (mm)
A
B
22±1
18±1
21±1
17±1
36±1
32±1
36±1
32±1
39±1
34±1
C
7±1
9±1
9±1
11±1
13±1
D
15±1
20±1
19.5±1
20.5±1
30±1
适用电缆外径
7max.
9max.
9max.
11max.
13max.
固定束带结构图
Ferrite core
2.5mm typ.
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
104mm typ.
Plastic case
Material: 66-nylon (natural color)
(2/9)
20190610
clamp-filter_commercial_zcat_zh.fm
E M C
C o m p o n e n t s
ZCAT-A 型
特点规格表
阻抗 ( )min.
[10 to 100MHz]
[100 to 500MHz]
ZCAT1325-0530A(-BK)
50
100
ZCAT1730-0730A(-BK)
40
80
ZCAT2035-0930A(-BK)
50
100
ZCAT2235-1030A(-BK)
50
100
ZCAT2436-1330A(-BK)
30
80
● 试验条件:阻抗计 (无负荷条件) 穿过 ø1mm 铜线时
型号
[50 to 500MHz]
—
—
—
—
—
使用温度范围
(°C)
–40 to 85
单个重量
(g)
6
12
21
26
29
阻抗频率特性
1000
ZCAT2235-1030A
100
Impedance (Ω)
ZCAT2035-0930A
ZCAT2436-1330A
ZCAT1325-0530A
ZCAT1730-0730A
10
1
1
10
100
1000
Frequency(MHz)
形状与尺寸
A
E
B
C
型号
D
ZCAT1325-0530A(-BK)
ZCAT1730-0730A(-BK)
ZCAT2035-0930A(-BK)
ZCAT2235-1030A(-BK)
ZCAT2436-1330A(-BK)
尺寸 (mm)
A
B
25±1 20±1
30±1 23±1
35±1 28±1
35±1 28±1
36±1 29±1
C
5±1
7±1
9±1
10±1
13±1
D
12.8±1
16.5±1
19.5±1
21.5±1
23.5±1
E
11.2±1
15±1
17.4±1
20±1
22±1
适用电缆外径
3 to 5(USB)
4 to 7(USB/IEEE1394)
6 to 9
8 to 10
10 to 13
内部结构
Ferrite core
Plastic case
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(3/9)
20190610
clamp-filter_commercial_zcat_zh.fm
E M C
C o m p o n e n t s
ZCAT-B 型
特点规格表
阻抗 ( )min.
[10 to 100MHz]
[100 to 500MHz]
ZCAT2017-0930B(-BK)
20
50
●筐体固定类型取付孔 ø4.8 ~ 4.9mm、板厚 0.5 ~ 2mm
型号
[50 to 500MHz]
—
使用温度范围
(°C)
–40 to 85
单个重量
(g)
12
阻抗频率特性
1000
Impedance (Ω)
100
10
1
1
10
100
1000
Frequency(MHz)
形状与尺寸
A
E
型号
C
D
B
ZCAT2017-0930B(-BK)
尺寸 (mm)
A
B
21±1 17±1
C
9±1
D
20±1
E
(29)
适用电缆外径
9max.
内部结构
Ferrite core
Plastic case
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(4/9)
20190610
clamp-filter_commercial_zcat_zh.fm
E M C
C o m p o n e n t s
ZCAT-D 型
特点规格表
阻抗 ( )min.
[10 to 100MHz]
[100 to 500MHz]
ZCAT3618-2630D(-BK)
—
—
ZCAT4625-3430D(-BK)
—
—
ZCAT6819-5230D(-BK)
—
—
● 试验条件:阻抗计 (无负荷条件) 穿过 ø1mm 铜线时
型号
[50 to 500MHz]
30
35
35
使用温度范围
(°C)
单个重量
(g)
16
34
60
–40 to 85
阻抗频率特性
1000
Impedance (Ω)
100
ZCAT4625-3430D
ZCAT6819-5230D
ZCAT3618-2630D
10
1
1
10
100
1000
Frequency(MHz)
形状与尺寸
A
B
型号
ZCAT3618-2630D(-BK)
ZCAT4625-3430D(-BK)
ZCAT6819-5230D(-BK)
C
D
Applicable cable
thickness:
1.3mm max.
尺寸 (mm)
A
B
33.5±1 17.5±1
45.5±1 24.5±1
67.5±1 18.5±1
C
26±1
34±1
52±1
D
11.5±1
12±1
16±1
适用电缆外径
20芯扁平电缆用
26芯扁平电缆用
40芯扁平电缆用
内部结构
Ferrite core
Plastic case
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(5/9)
20190610
clamp-filter_commercial_zcat_zh.fm
ׁٛ൰ထਃቂᄧົ፩
E M C
C o m p o n e n t s
ZCAT-DT 型
特点规格表
阻抗 ( )min.
[10 to 100MHz]
[100 to 500MHz]
—
—
ZCAT3618-2630DT(-BK)
ZCAT4625-3430DT(-BK)
—
—
ZCAT6819-5230DT(-BK)
—
—
双面胶带固定类型 (出货时带有双面胶带)。
● 试验条件:阻抗计 (无负荷条件) 穿过 ø1mm 铜线时
型号
[50 to 500MHz]
30
35
35
使用温度范围
(°C)
单个重量
(g)
16
34
60
–40 to 85
阻抗频率特性
1000
Impedance (Ω)
100
ZCAT4625-3430DT
ZCAT6819-5230DT
ZCAT3618-2630DT
10
1
1
10
100
1000
Frequency(MHz)
形状与尺寸
B
A
型号
C
ZCAT3618-2630DT(-BK)
ZCAT4625-3430DT(-BK)
ZCAT6819-5230DT(-BK)
D
Applicable cable
thickness:
1.3mm max.
尺寸 (mm)
A
B
33.5±1 17.5±1
45.5±1 24.5±1
67.5±1 18.5±1
C
26±1
34±1
52±1
D
12.5±1
13±1
17±1
适用电缆外径
20芯扁平电缆用
26芯扁平电缆用
40芯扁平电缆用
内部结构
Ferrite core
Plastic case
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(6/9)
20190610
clamp-filter_commercial_zcat_zh.fm
E M C
C o m p o n e n t s
ZCAT**D 型
特点规格表
阻抗 ( )min.
[10 to 100MHz]
[100 to 500MHz]
ZCAT 10D-(BK)
25
70
ZCAT 13D-(BK)
40
100
ZCAT 20D-(BK)
60
150
● 试验条件:阻抗计 (无负荷条件) 穿过 ø1mm 铜线时
型号
[50 to 500MHz]
—
—
—
使用温度范围
(°C)
单个重量
(g)
6
15
45
–40 to 85
阻抗频率特性
1000
Impedance (Ω)
100
ZCAT20D
ZCAT13D
10
ZCAT10D
1
1
10
100
1000
Frequency(MHz)
形状与尺寸
C
A
D
ZCAT 10D-(BK)
ZCAT 13D-(BK)
ZCAT 20D-(BK)
E
B
型号
尺寸 (mm)
A
B
27±1 14.5±1
34±1 20±1
35±1 30±1
C
10±1
13±1
20±1
D
4±1
5±1
5±1
E
7±1
8.5±1
15±1
适用电缆外径
4max.
5max.
5max.
内部结构
Ferrite core
Plastic case
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(7/9)
20190610
clamp-filter_commercial_zcat_zh.fm
E M C
C o m p o n e n t s
ZCAT 系列
外装箱尺寸、包装数量
ZCAT1518-0730 (-BK)
ZCAT2017-0930 (-BK)
ZCAT2032-0930 (-BK)
ZCAT2132-1130 (-BK)
ZCAT3035-1330 (-BK)
ZCAT1325-0530A (-BK)
ZCAT1730-0730A (-BK)
ZCAT2035-0930A (-BK)
ZCAT2235-1030A (-BK)
ZCAT2436-1330A (-BK)
产品数量
(个 / 托盘)
112
80
60
60
40
112
84
60
50
50
内装托盘数量
(托盘 / 箱)
8
8
7
8
5
12
10
8
8
8
包装数量
(个 / 箱)
896
640
420
480
200
1,344
840
480
400
400
490×350×220
490×350×220
490×350×220
490×350×220
490×350×220
490×350×220
490×350×220
490×350×220
490×350×220
490×350×220
ZCAT2017-0930B (-BK)
70
5
350
385x331x216
ZCAT3618-2630D (-BK)
80
6
480
395×250×225
ZCAT4625-3430D (-BK)
40
6
240
395×250×225
ZCAT6819-5230D (-BK)
20
8
160
395×250×225
ZCAT3618-2630DT (-BK)
80
6
480
395×250×225
ZCAT4625-3430DT (-BK)
40
6
240
395×250×225
ZCAT6819-5230DT (-BK)
20
8
160
395×250×225
ZCAT10D (-BK)
77
10
770
490×350×220
ZCAT13D (-BK)
50
9
450
490×350×220
ZCAT20D (-BK)
40
7
280
490×350×220
类型
型号
ZCAT
ZCAT-A
外装箱尺寸
ZCAT-B
ZCAT-D
ZCAT-DT
ZCAT**D
黄色涂层的品名为不推荐用于新设计中的产品
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(8/9)
20190610
clamp-filter_commercial_zcat_zh.fm
E M C
C o m p o n e n t s
使用注意事项
在使用本产品前,请务必随附采购规格书。
安全注意事项
使用本产品时,请注意安全事项。
注 意
保存时间为 6 个月以内,保存条件 (温度 5 ~ 40°C、湿度 20 ~ 75%RH 以下),需充分注意。
请勿在气体腐蚀环境 (盐、酸、碱等)下使用和保管。
由于外壳的材质为塑料,因此在零度以下的环境下进行作业,或发生掉落等造成机械性冲击时,可能使外壳发生破裂,因此请小心操作。
安装超过产品内径尺寸的线缆可能导致铁素体磁芯破损。
请确认与线缆的配套后使用。
掉落或强行嵌入可能导致产品破损。
进行嵌合作业时,请小心操作产品。
请勿将已嵌合的产品拆下后再次使用。
请勿将本产品靠近磁铁或带有磁力的物体。
请在采购规格书规定的范围内使用。
本产品目录中记载的产品是指在通用标准用途意义上使用于一般电子设备 (AV 设备,通信设备,家电产品,娱乐设备,计算机设备,
个人设备,办公设备,计测设备,工业机器人),并且该一般电子设备要在通常的操作和使用方法下使用。
对于需要高度安全性和可靠性的,或者设备的故障,误动作,运转不良可能会给人的生命,身体及财产等造成损害,以及有可能产生莫
大社会影响的以下用途 (以下称 ‘ 特定用途 ’)中的适用性,性能发挥,品质,本公司不予保证。
客户预定在本产品目录的范围,条件之外,或者在特定用途中使用时,请事先咨询本公司相关部门。本公司会配合客户需求,一起协商
不同于本产品目录中所记载的使用用途。
(1) 航空,航天设备
(2) 运输设备 (汽车,电车,船舶等)
(3) 医疗设备
(4) 发电控制设备
(5) 核动力相关设备
(6) 海底设备
(7) 交通工具控制设备
(8) 公共性的高度信息处理设备
(9) 军用设备
(10) 电热用品,燃烧设备
(11) 防灾防盗设备
(12) 各种安全装置
(13) 其他被认定为特定用途的用途
此外,对使用本产品目录中所记载产品的设备进行设计时,请确保符合该设备的使用用途及状态的保护回路和装置,并设置备用回路等。
为了能够更加正确、安全地使用产品,请务必索取能进一步确认详细特性、规格的采购规格书。
记载内容可能因为产品改良等原因不经预告而更改,恕不另行通知。
(9/9)
20190610
clamp-filter_commercial_zcat_zh.fm
