物料型号: DAC7811
器件简介:
- DAC7811采用CMOS工艺，是一款12位电流输出型DAC。
- 电源电压范围为2.7V至5.5V，适合电池供电和多种应用场景。
- 具有双缓冲的3线串行接口，兼容SPI、QSPI、MICROWIRE和大多数DSP接口标准。
- 支持数据读回功能，可以读取DAC寄存器的内容。
- 电源开启时，内部移位寄存器和锁存器会被清零，DAC输出为零比例。
引脚分配:

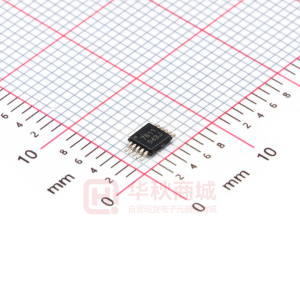

- DAC7811采用10引脚VSSOP封装。
- 引脚1（IOUT1）和引脚2（IOUT2）为DAC电流输出端。
- 引脚3（GND）为地线。
- 引脚4（SCLK）为串行时钟输入。
- 引脚6（SYNC）为同步控制输入，用于激活数据加载。
- 引脚7（SDO）为串行数据输出，支持多设备串联。
- 引脚8（VDD）为正电源输入。
- 引脚9（VREF）为DAC参考电压输入。
- 引脚10（RFB）为DAC反馈电阻引脚，用于连接外部放大器输出以建立电压输出。
参数特性:
- 工作电压：2.7V至5.5V。
- 串行接口频率：高达50MHz。
- 乘法带宽：10MHz。
- 参考电压输入范围：±15V。
- 温度范围：-40°C至+125°C。
- 封装类型：10引脚VSSOP。
功能详解:
- DAC7811具有四象限乘法特性，能够处理大信号并具有10MHz的乘法带宽。
- 设计有内部反馈电阻（RFB），与外部电流到电压转换放大器结合使用，可提供温度跟踪和全量程电压输出。
- 支持电源开启复位和欠压检测。
- 支持串联模式和数据读回功能。
应用信息:
- 便携式电池供电仪器。
- 波形发生器。
- 模拟处理。
- 可编程放大器和衰减器。
- 数字控制校准。
- 可编程滤波器和振荡器。
- 复合视频。
- 超声波应用。
封装信息:
- 10引脚VSSOP封装，具体尺寸和引脚布局遵循DGS封装标准。
