LM2596

1. 物料型号： - LM2596系列

2. 器件简介： - LM2596系列是一种集成式电路，提供所有主动功能的降压开关稳压器，能够驱动3A负载，并具有出色的电压和负载调节性能。这些设备提供3.3V、5V、12V的固定输出电压版本，以及可调输出版本。

3. 引脚分配： - VIN（引脚1）：IC开关稳压器的正输入端。 - 输出（引脚2）：内部开关，电压在(+ViN - VsAr)和-0.5V之间切换。 - 地（引脚3）：电路地。 - 反馈（引脚4）：感应调节后的输出电压以完成反馈回路。 - ON/OFF（引脚5）：允许使用逻辑信号关闭开关稳压器电路。

4. 参数特性： - 输入电压范围高达40V。 - 输出负载电流高达3A。 - 固定的150kHz开关频率。 - 低功耗待机模式，典型值为80μA。 - 高效率。 - 热关机和电流限制保护。

5. 功能详解： - LM2596系列包括内部频率补偿和固定频率振荡器，操作频率为150kHz，允许使用比低频开关稳压器更小尺寸的滤波组件。 - 具有±4%的输出电压公差，以及±15%的振荡器频率公差。 - 包括外部关闭功能，待机电流典型值为80μA。 - 自我保护功能包括双阶段降低频率的电流限制和过温关机保护。

6. 应用信息： - 适用于家电、电网基础设施、EPOS、家庭影院等多种应用。

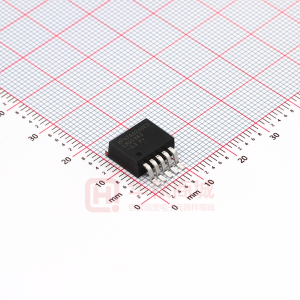

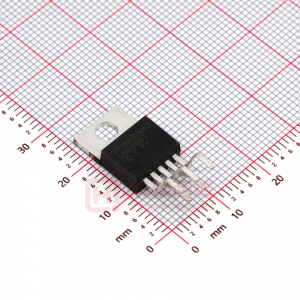

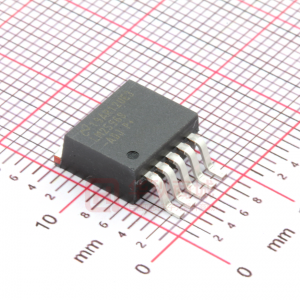

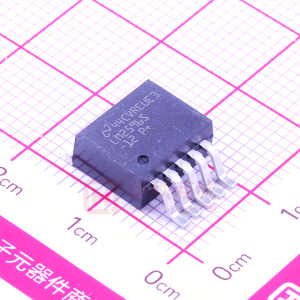

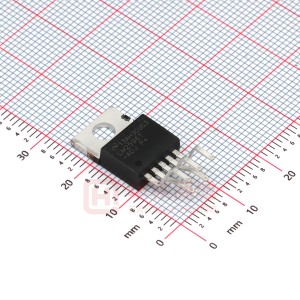

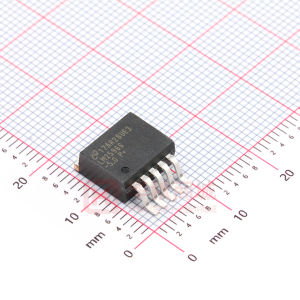

7. 封装信息： - LM2596系列提供TO-220和TO-263两种封装类型。 - TO-220封装尺寸为14.986 mm x 10.16 mm。 - TO-263封装尺寸为10.10 mm x 8.89 mm。
