LM3150

### 物料型号 - LM3150

### 器件简介 LM3150是Texas Instruments生产的一款同步降压控制器，具有以下特点： - PowerWise™ Step-Down Controller - 6V 至 42V 的宽输入电压范围 - 可调节输出电压低至 0.6V - 可编程开关频率高达 1MHz - 无需环路补偿 - 采用恒定导通时间（COT）架构，具有超快瞬态响应 - 稳定工作，适用于低ESR电容器 - 提供热关断、欠压锁定、过压保护、短路保护、电流限制和输出电压预偏置启动等多种保护功能

### 引脚分配 - HTSSOP(14) 封装引脚： - 1. VCC: FET驱动器的供电电压 - 2. VIN: 输入供电电压 - 3. EN: 使能引脚 - 4. FB: 反馈引脚 - 5. SGND: 信号地 - 6. SS: 软启动引脚 - 7. RON: 导通时间控制引脚 - 8. ILIM: 电流限制引脚 - 10. SW: 控制器和高侧栅极驱动的开关节点 - 11. HG: 高侧栅极驱动信号 - 12. BST: 引导启动电容器的连接 - 14. PGND: 电源地

### 参数特性 - 绝对最大额定值： - 输入电压范围：-0.3V 至 47V - 存储温度范围：-65°C 至 150°C - ESD 等级：+2000V（人体模型） - 推荐操作条件： - 输入电压：6V 至 42V - 结温范围：-40°C 至 125°C - 使能引脚电压：0V 至 5V

### 功能详解 - 输出电压设置：通过外部电阻RFB1和RFB2设置 - 调节比较器：比较FB引脚的反馈电压与内部0.6V参考电压 - 过压比较器：保护输出免受过电压条件影响 - 电流限制：通过低侧开关的电流监测实现 - 短路保护：通过监测输出电压实现 - 软启动：通过SS引脚实现，减少启动时的压力和电流浪涌 - 热保护：内部热关断电路在结温达到165°C时激活

### 应用信息 - 适用于电信、网络设备、路由器、安全监控、电源模块等应用 - 通过TI的WEBENCH在线设计工具，可以轻松完成设计

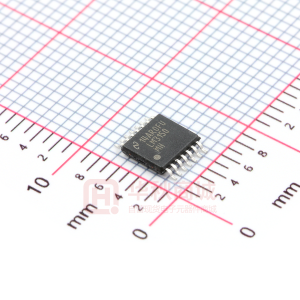

### 封装信息 - HTSSOP(14)封装，尺寸为5.00 mm x 4.40 mm - 引脚数：14 - 封装类型：PWP（PowerPAD）

以上信息摘自Texas Instruments的LM3150数据手册。
