物料型号:LM3401
器件简介:LM3401是一款用于驱动高功率LED的开关控制器,提供恒定电流,适用于降压型(Buck)调节器。它通过外部P-MOSFET开关来控制LED电流,能够为多种串联连接的LED提供±6%精度的恒定电流。
引脚分配:LM3401有8个引脚,包括电流感测引脚CS、调光输入引脚DIM、电流反馈引脚SNS、滞后调整引脚HYS、地引脚GND、栅驱动输出引脚HG、电源输入引脚VIN和电流限制调整引脚ILIM。
参数特性:LM3401具有4.5V至35V的输入工作范围、最大1.5MHz的开关频率、低至200mV的参考电压、可编程电流限制、高速CMOS兼容的使能/调光功能、可调节的滞后特性、输入欠压锁定(UVLO)以及无需输出电容等特点。
功能详解:LM3401采用基于比较器的电压模式滞后控制,简化了设计并提高了稳定性。它通过监测SNS引脚的峰值和谷值电压来控制LED电流,并使用内部200mV的参考电压与SNS引脚的电压进行比较,以在可调节的滞后窗口内控制LED电流。
应用信息:LM3401适用于LED驱动器和电池充电器等应用。

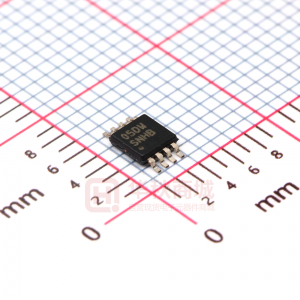

封装信息:LM3401采用8引脚VSSOP封装。
