LM5010

### 物料型号 - 型号：LM5010

### 器件简介 - 简介：LM5010是一款高电压降压开关稳压器，集成了N沟道降压开关，能够提供超过1A的负载电流。该器件包含一个滞后型控制方案，无需环路补偿，具有快速的负载瞬态响应，并简化了电路实现。工作频率在输入电压和负载变化时保持恒定，因为输入电压与ON时间成反比关系。器件的谷值电流限制检测设定为1.25A。其他特性包括：VCC欠压锁定、热关断、栅驱动欠压锁定和最大占空比限制器。

### 引脚分配 - WSON（10引脚）： - BST（2）：升压引脚，用于引导自举电容器。 - EP（3）：暴露的焊盘。 - FB（6）：反馈输入引脚。 - ISEN（3）：电流感应引脚。 - NC（1,7,8,14）：无连接。 - RON/SD（8）：ON时间控制和关闭引脚。 - RTN（5）：电路地。 - SGND（4）：感应地。 - SS（7）：软启动引脚。 - SW（1）：开关节点。 - VCC（9）：启动调节器输出引脚。 - VIN（10）：输入供应引脚。

- HTSSOP（14引脚）： - 除了WSON的引脚外，还包括额外的NC（14）。

### 参数特性 - 输入电压范围：8V至75V。 - 谷值电流限制：1.25A。 - 开关频率：可以超过1MHz。 - 调整输出电压：精度为2.5V的反馈参考。 - 热关断：暴露的热焊盘，以改善散热。

### 功能详解 - 降压稳压器：LM5010能够高效地调节较高电压，适用于48V电信和42V汽车电源总线。 - 控制方案：基于比较器和单次触发ON定时器，输出电压反馈（FB）与内部参考（2.5V）比较。

### 应用信息 - 应用：高效率点负载（POL）调节器、非隔离式电信降压调节器等。

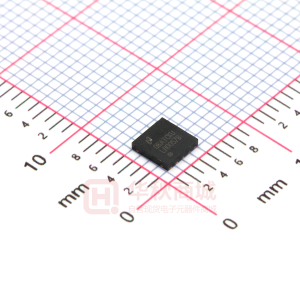

### 封装信息 - WSON（10引脚）：4.00 mm x 4.00 mm。 - HTSSOP（14引脚）：4.40 mm x 5.00 mm。
