物料型号：LM5020
器件简介：LM5020 是一款高电压脉冲宽度调制（PWM）控制器，适用于实现单端一次侧电源转换器拓扑结构。它提供基于电流模式控制的输出电压调节，简化了环路补偿设计，同时具有内置的线路前馈功能。
引脚分配：
- VIN（1脚）：启动调节器输入电压，输入范围为 13V 至 100V。
- FB（2脚）：反馈信号，内部误差放大器的反相输入。
- COMP（3脚）：误差放大器的输出，脉宽调制器的输入。
- VCC（4脚）：内部高电压串联通过调节器的输出，调节输出电压为 7.7V。
- OUT（5脚）：PWM 控制器的输出，具有 1A 峰值电流能力。
- GND（6脚）：地返回。
- UVLO（7脚）：线路欠电压关闭。
- CS（8脚）：电流感测输入，用于电流模式控制和过电流保护。
- RT/SYNC（9脚）：振荡器定时电阻引脚和同步输入。
- SS（10脚）：软启动输入。
参数特性：
- 内部启动偏置调节器
- 精确电压参考
- 可编程软启动
- 1A 峰值门驱动
- 最大占空周期限制（LM5020-1 为 80%，LM5020-2 为 50%）
- 可编程线路欠电压锁定（UVLO）及可调滞后
- 逐周期过电流保护
- 斜率补偿（LM5020-1）
- 可编程振荡器频率及同步能力
- 电流感测前缘消隐
- 热关断保护
功能详解：LM5020 设计用于高速运行，包括振荡频率范围高达 1MHz 和总传播延迟小于 100ns。它还包括错误放大器、精密参考、线路欠电压锁定、逐周期电流限制、斜率补偿、软启动、振荡器同步能力和热关断。
应用信息：适用于电信电源转换器、工业电源转换器和 +42V 汽车系统。

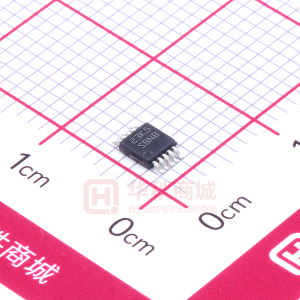

封装信息：控制器提供 VSSOP10 和 WSON-10 两种封装。
