LM5026

物料型号：LM5026

器件简介：LM5026是一款采用主动钳位电流模式PWM控制器的IC，适用于实现高效率和高功率密度的电源转换器。

引脚分配： - VIN（1号引脚）：输入电压源。

- UVLO（2号引脚）：线路欠电压锁定。

- CS（3号引脚）：电流感应输入，用于电流模式控制和电流限制。

- RES（4号引脚）：重启定时器。

- TIME（5号引脚）：门驱动重叠或死区控制。

- REF（6号引脚）：5V参考电压输出。

- VCC（7号引脚）：高电压启动调节器的输出。

- OUT_A（8号引脚）：主输出驱动器，主开关PWM门驱动器的输出。

- OUT_B（9号引脚）：主动钳位输出驱动器，主动钳位开关门驱动器的输出。

- PGND（10号引脚）：电源地。

- AGND（11号引脚）：模拟返回，连接到电源地。

- SS（12号引脚）：软启动。

- COMP（13号引脚）：脉宽调制器输入。

- RT（14号引脚）：振荡器频率控制。

- SYNC（15号引脚）：振荡器同步输入/输出。

- DCL（16号引脚）：最大占空比控制。

参数特性： - 工作电压范围：8V至100V。

- 提供最大占空比控制、线路欠电压锁定、循环电流限制、软启动、精确参考源和热保护。

- 1MHz的振荡器，具备同步输入和输出功能。

功能详解：LM5026具有多种功能，包括内部100V启动偏置调节器、3A复合主栅驱动器、可编程线欠电压锁定、多功能双模式过流保护、可编程最大占空比钳制、可编程软启动、前沿消隐、可编程1MHz振荡器、精密5V参考源和热关闭功能。

应用信息：适用于服务器电源、48V电信电源、高效率直流-直流电源转换器。

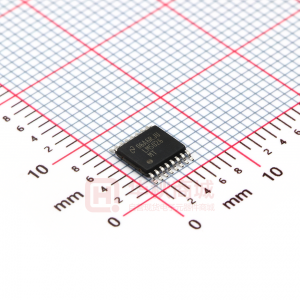

封装信息：WSON（16）5.00 mm × 5.00 mm和TSSOP（16）4.40 mm × 5.00 mm。

以上信息摘自德州仪器公司（Texas Instruments）的LM5026数据手册。
