LP2996-N

物料型号：LP2996-N, LP2996A

器件简介：LP2996-N 和 LP2996A 是德州仪器 (Texas Instruments) 生产的 DDR 终结调节器，设计用于满足 JEDEC SSTL-2 规格的 DDR-SDRAM 的终结。

这些设备还支持 DDR2，LP2996A 还支持 DDR3 和 DDR3L VTT 总线终结。

引脚分配： - GND：接地 - VTT：DDR 终结输出 - SD：使能待机模式 (STR) 的主动低待机 (shutdown) 引脚 - PVIN：输入电压，用于提供输出阶段的电源 - AVIN：模拟输入引脚，用于为内部控制电路供电 - VSENSE：反馈引脚，用于调节输出电压 - VREF：参考电压输出，用于芯片集和 DIMM 的参考

参数特性： - 最小 VDDQ：LP2996-N 为 1.8V，LP2996A 为 1.35V - 源电流和吸收电流 - 低输出电压偏移 - 无需外部电阻即可设置输出电压 - 稳定使用陶瓷电容器，具有适当的 ESR - 外部组件数量少 - 热保护功能

功能详解： - 线性拓扑结构 - 支持 STR 功能 - 与陶瓷电容器稳定配合使用 - 低外部组件数量 - 具有快速响应的高速运算放大器 - 输出阶段防止射击通过，同时提供 1.5A 连续电流和 3A 瞬态峰值 - LP2996-N 和 LP2996A 还包含一个 VSENSE 引脚，提供优越的负载调节，以及一个 VREF 输出作为芯片集和 DIMM 的参考

应用信息： - FPGA - 工业和医疗 PC - SSTL-2 和 SSTL-3 终结 - HSTL 终结

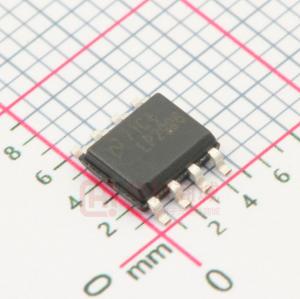

封装信息： - SOIC (8)：LP2996-N - WSON(8)：LP2996-N, LP2996A - WQFN(16)：LP2996-N

电气特性和典型特性在文档中有详细说明，包括绝对最大额定值、ESD 等级、推荐操作条件、热信息、电气特性和典型特性。
