MAX3221E

物料型号：MAX3221E

器件简介：MAX3221E是一款单通道RS-232线路驱动器和接收器，工作电压为3V至5.5V，提供±15kV IEC ESD保护。

符合TIA/EIA-232-F和ITU v.28标准，适用于工业PC、有线网络、电池供电系统等多种应用。

引脚分配： - C1+和C1-：电压加倍器充电泵电容器的正负端 - C2+和C2-：电压加倍器充电泵电容器的正负端 - DIN：驱动器输入 - DOUT：RS-232驱动器输出 - EN：接收器使能，低输入使能ROUT输出，高输入将ROUT设为高阻态 - FORCEOFF：自动功率下降控制输入 - FORCEON：自动功率下降控制输入 - GND：地 - INVALID：无效输出引脚，当RIN输入未连接或断电时输出低 - RIN：RS-232接收器输入 - ROUT：接收器输出 - VCC：3V至5.5V供电电压 - V+：由充电泵产生的5.5V供电 - V-：由充电泵产生的-5.5V供电

参数特性： - 工作电压：3.3V或5V - 最大推荐比特率：250kbps - 需要根据VCC电平选择适当的电容器值

功能详解： - 驱动器：将标准逻辑电平转换为RS-232电平 - 接收器：将RS-232电平转换为标准逻辑电平 - 状态指示：INVALID输出在RIN输入端超过30微秒未连接或断电时为低，表示无效数据；当接收器有有效输入时为高

应用信息：MAX3221E线路驱动器和接收器适用于3V至5.5V的RS-232通信应用，需添加如图8-1所示的所有必需外部组件。

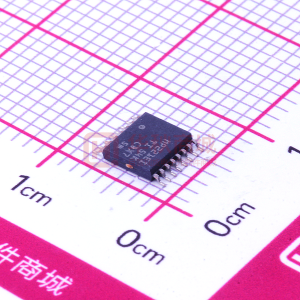

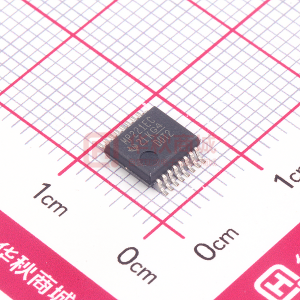

封装信息： - SSOP (DB, 16) 封装尺寸为6.2mm x 7.8mm - TSSOP (PW, 16) 封装尺寸为5mm x 6.4mm

以上信息摘自TI公司2024年7月修订的数据手册。
