物料型号：MC3487
器件简介：MC3487是一款四路差分线驱动器，符合ANSI TIA/EIA-422-B和ITU建议V.11的标准。
每个驱动器都有一个与TTL兼容的输入，以减少电流并最小化负载。
驱动器输出使用3态电路，在适当的输出使能为低电平时，提供差分输出对之间的高阻态。
内部电路在上电和掉电转换期间，如果输出使能为低，则在差分输出处提供高阻态。
引脚分配：
- 1A、2A、3A、4A：分别为通道1、2、3、4的单端数据输入。
- 1Y、2Y、3Y、4Y：分别为通道1、2、3、4的差分驱动非反相输出。
- 1Z、2Z、3Z、4Z：分别为通道1、2、3、4的差分驱动反相输出。
- 1,2EN、3.4EN：分别为通道1&2和通道3&4的使能输入。
- GND：器件地。
- Vcc：5V电源正极。
参数特性：
- 供电电压：单一5V供电。
- 输入电压范围：Vcc - 0.5V 到 Vcc + 0.5V。
- 输出电压范围：0V 到 Vcc。
- 工作温度范围：0°C 到 70°C。
- 存储温度范围：-65°C 到 150°C。
- 引脚到环境热阻：根据不同封装类型，热阻值不同。
功能详解：
- 3态TTL兼容输出。
- 快速转换时间。
- 高阻态输入。
- 上电和掉电保护。
应用信息：该器件适用于工厂自动化、ATM和现金计数器、智能电网、交流和伺服电机驱动等应用。
封装信息：

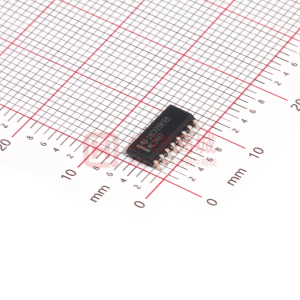

- SOIC封装（D、NS）：16引脚。
- PDIP封装（N）：16引脚。
封装尺寸（长×宽，单位mm）：
- SOIC、PDIP：19.3mm×9.4mm。
- SOP：10.2mm×7.8mm。
以上信息摘自德州仪器公司提供的MC3487数据手册。
