SN6501-Q1

物料型号: SN6501-Q1

器件简介: - SN6501-Q1 是专为小型隔离式电源应用设计的单片振荡器/电源驱动器。 - 设计用于从 3.3V 或 5V DC 电源驱动小型变压器的初级。 - 次级可以绕制以提供基于变压器匝数比的任何隔离电压。 - 该设备在 SOT-23 (5) 封装中提供，规定在 -40°C 至 125°C 的温度范围内运行。

引脚分配: - D1 (1): 开漏输出 1，连接到变压器初级的一端。 - Vcc (2): 供电电压输入，连接到变压器初级的中心抽头。 - D2 (3): 开漏输出 2，连接到变压器初级的另一端。 - GND (4.5): 设备地，连接到板地。

参数特性: - 工作温度范围：-40°C 至 125°C。 - 供电电压范围：3.3V 或 5V。 - D1 和 D2 的最大输出开关电流分别为 350mA (5V 供电) 和 150mA (3.3V 供电)。 - 启动频率：在 2.4V 供电时为 300kHz。 - D1 和 D2 的开关频率在 250kHz 至 495kHz 之间，具体取决于供电电压。

功能详解: - SN6501-Q1 包括一个振荡器，后接一个门驱动电路，提供互补的输出信号来驱动地面参考的 N 通道电源开关。 - 内部逻辑确保两个开关之间的“先断后接”动作，避免主绕组两端短路。

应用信息: - 适用于 CAN、RS-485、RS-422、RS-232、SPI、I2C、低功率局域网等隔离接口电源。 - 也适用于工业自动化和医疗设备。

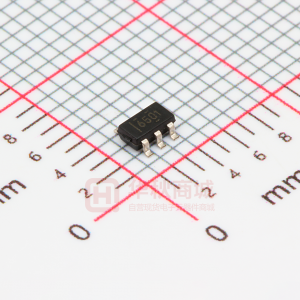

封装信息: - SN6501-Q1 采用 5 引脚 SOT-23 封装，尺寸为 2.90mm x 1.60mm。
