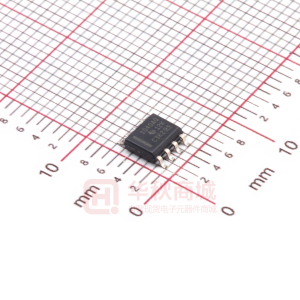

物料型号：SN65HVD1040
器件简介：SN65HVD1040是一款低功耗CAN总线收发器，符合ISO 11898标准，适用于CAN控制器的差分信号传输和接收，信号速率可达1Mbps。该器件提供了±12kV的ESD保护，设计用于在恶劣环境中工作，具有从–27V到40V的总线故障保护、过温关闭功能，以及承受从–200V到200V的电压瞬变能力。
引脚分配：
- TXD (1)：CAN总线数据传输输入（主导状态为低，空闲状态为高）
- GND (2)：设备地
- VCC (3)：收发器5V供电
- RXD (4)：CAN总线数据接收输出（主导状态为低，空闲状态为高）
- SPLIT (5)：参考输出电压（VCC/2）
- CANL (6)：CAN总线低电平线
- CANH (7)：CAN总线高电平线
- STB (8)：模式选择：强下拉至GND为高速模式，强上拉至VCC为低功耗模式
参数特性：
- 工作温度范围：-40°C至125°C
- 供电电压：推荐的供电电压为4.75V至5.25V
- 具有高速模式和低功耗模式
- 支持总线唤醒功能
- 具有主导超时功能以防止驱动器在硬件或软件故障期间阻塞网络通信
功能详解：
- 设备在正常模式下，TXD主导超时电路防止收发器在硬件或软件故障期间阻塞网络通信。
- 热关机功能在结温接近190°C时关闭驱动器输出，以防止灾难性故障。
- 提供VCC/2的参考电压通过SPLIT引脚，以帮助稳定拆分终止网络上的输出共模电压。
应用信息：
- 适用于CAN总线应用，如电池操作应用、手持诊断、医疗扫描成像、HVAC、安全系统、电信基站状态和控制等。
- 支持SAE J1939标准数据总线接口、NMEA 2000标准数据总线接口和ISO 11783标准数据总线接口。
