SN74AVC4T774

物料型号: SN74AVC4T774

器件简介: - SN74AVC4T774是一款4位双向电压转换收发器，具有可配置的电压级移位和三态输出，且具有独立的方向控制输入。

引脚分配: - 该器件有16个引脚，包括VCCA、VCCB（供电引脚），DIR1-DIR4（方向控制输入），OE（输出使能输入），以及A1-A4和B1-B4（双向I/O通道）。

参数特性: - 支持1.1V至3.6V的电源电压范围。 - I/O引脚可容忍高达4.6V的电压。 - 支持高达380Mbps的数据传输速率（1.8V至3.3V转换时）。 - 具有独立的DIR控制输入，且控制输入的VIH/VIL电平是参考VCCA电压的。 - 支持部分断电模式操作。

功能详解: - SN74AVC4T774设计用于异步通信，DIR输入和OE输入激活B端口输出或A端口输出，或将两个输出端口置于高阻态。 - 控制引脚（DIR1, DIR2, DIR3, DIR4, OE）由VCCA供电。 - 设备在断电时通过Ioff电路阻止输出，防止损坏电流回流。

应用信息: - 适用于个人电子、工业、企业和电信领域。

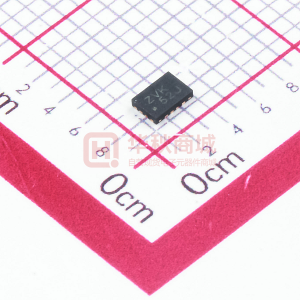

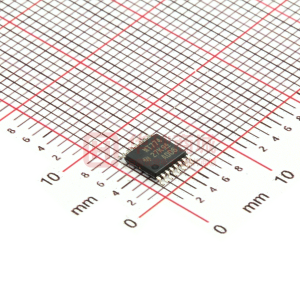

封装信息: - 提供多种封装选项，包括TSSOP (PW, 16)、VQFN (RGY, 16)、UQFN (RSV, 16)、WQFN (BQB, 16) 和 SOT (DYY, 16)。

注意事项: - 为了避免输入引脚浮动，建议通过上拉电阻将OE输入在电源稳定前保持高电平。 - 输入电压的建立受到多种因素影响，如电容、板布局、封装电感等，应确保输入引脚不被错误地切换状态。
