SN74HC02-Q1 数据手册
SN74HC02-Q1
物料型号: - SN74HC02-Q1

器件简介: - SN74HC02-Q1是一款汽车级四重2输入NOR门,符合AEC-Q100标准,适用于-40°C至+125°C的温度范围。它包含四个独立的2输入NOR门,每个门执行布尔函数Y=A+B的正逻辑。

引脚分配: - 1Y: 第1通道输出Y - 1A: 第1通道输入A - 1B: 第1通道输入B - 2Y: 第2通道输出Y - 2A: 第2通道输入A - 2B: 第2通道输入B - GND: 地 - 3A: 第3通道输入A - 3B: 第3通道输入B - 3Y: 第3通道输出Y - 4A: 第4通道输入A - 4B: 第4通道输入B - 4Y: 第4通道输出Y - Vcc: 正电源

参数特性: - 供电电压:2V至6V - 高电平输入电压(VIH):根据Vcc不同,1.5V至4.2V - 低电平输入电压(VIL):根据Vcc不同,0.5V至1.8V - 输出高电平电压(VOH):根据Vcc不同,1.9V至5.9V - 输出低电平电压(VOL):根据Vcc不同,0.002V至0.15V - 输入泄漏电流:±0.1nA至±1000nA - 供电电流:2μA至40μA - 输入电容:3pF至10pF

功能详解: - 该器件的每个2输入NOR门执行函数Y=A+B,其中A和B是输入,Y是输出。输出低电平表示两个输入中至少有一个是低电平,输出高电平表示两个输入都是高电平。

应用信息: - 可用作报警/防篡改检测电路、S-R锁存器等。 - 设计时应避免在两个输入上同时出现高电平信号,以防止不稳定状态。 - 未使用的输入必须终止于Vcc或地。 - 未使用的输出可以空置,但不要直接连接到Vcc或地。

封装信息: - SOIC封装:SN74HC02QDRQ1 - TSSOP封装:SN74HC02QPWRQ1和SN74HC02QPWRG4Q1
SN74HC02-Q1 价格&库存

很抱歉,暂时无法提供与“SN74HC02-Q1”相匹配的价格&库存,您可以联系我们找货

免费人工找货

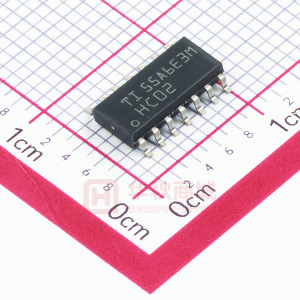

SN74HC02DR
