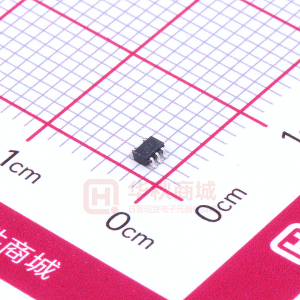

物料型号：SN74LVC1G08
器件简介：
- SN74LVC1G08是一款单2输入正与门，设计用于1.65V至5.5V的供电电压范围。
- 兼容5V供电操作，支持输入电压至5.5V。
- 具备低功耗特性，最大静态功耗为10μA。
- 提供直到3.3V的下拉电压转换能力，最大传播延迟为3.6纳秒。
引脚分配：
- A（输入）：引脚1和2
- B（输入）：引脚2和1
- Y（输出）：引脚4
- Vcc（电源引脚）：引脚5
- GND（地）：引脚3
- NC（不连接）：某些封装类型中存在不连接的引脚
参数特性：
- 工作电压范围：1.65V至5.5V
- 输入电压范围：0V至5.5V
- 输出电压范围：0V至Vcc+0.5V
- 最大输出电流：±24mA
- 最大传播延迟：3.6纳秒（在3.3V下）
- 封装类型：包括SOT-23、SC70、X2SON、SON等
功能详解：
- 该器件执行布尔函数Y=A∙B或Y=¬A+¬B的正逻辑。
- 设计有Ioff电路，允许在断电时禁用输出，防止电流回流入器件。
- DPW封装技术，占用空间小，保持了0.5mm的传统引脚间距。
应用信息：
- 适用于需要高输出驱动的应用，例如LED驱动，可提供最大24mA的驱动电流。
- 适用于高速应用，工作频率可高达100MHz。
- 设计时应避免总线争用，并注意布线和负载条件，以防止振铃。
封装信息：
- 提供多种封装选项，包括SOT-23（DBV）、SC70（DCK）、X2SON（DPW）、SON（DRY、DSF、YZP）等。
- 封装尺寸和引脚数量可能因封装类型而异。
