SN74LVC1G3157

物料型号：SN74LVC1G3157

器件简介： - 单刀双掷 (SPDT) 模拟开关 - 适用于 1.65-V 至 5.5-V VCC 操作 - 可处理模拟和数字信号 - 允许达到 VCC (峰值) 的信号幅度在任一方向上传输

引脚分配： - B2 (1/O): 切换 I/O，设置 Shigh 以启用 - GND (P): 地 - B1 (1/O): 切换 I/O，设置 S 低以启用 - A (1/O): 公共端 - Vcc (P): 电源 - S (I): 选择

参数特性： - 人体模型 ESD 保护超过 2000V - 工作频率典型值 340 MHz - 导通电阻典型值低至约 6 欧姆 (VCC = 4.5 V) - 高速开关，典型值 0.5 纳秒

功能详解： - 设备可实现信号门控、斩波、调制/解调（调制解调器）和模拟-数字及数字-模拟转换系统的信号多路复用等功能。

应用信息： - 可穿戴设备和移动设备 - 便携式计算 - 物联网 (IoT) - 音频信号路由 - 远程无线电单元 - 便携式医疗设备 - 监控 - 家庭自动化 - I2C/SPI/UART 总线多路复用 - 无线充电

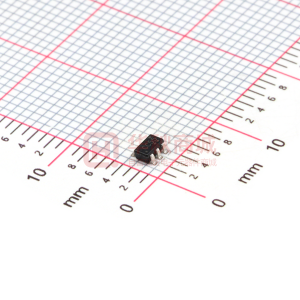

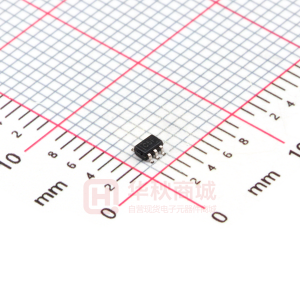

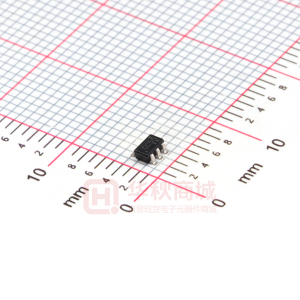

封装信息： - 提供多种封装选项，包括 SOT-23、SC70、SON、DSBGA 和 X2SON 等

操作频率：典型值 340 MHz（室温下）

导通电阻：典型值 6 欧姆（VCC = 4.5 V）

ESD 保护：超过 JESD22-200V 人体模型（HBM）和 1000V 带电设备模型（CDM）

推荐操作条件：VCC 1.65V 至 5.5V，控制输入电压 0V 至 5.5V

热信息：例如，DBV (SOT-23) 封装的结到环境热阻为 234.9 °C/W

电气特性：包括导通状态电阻、关闭状态开关泄漏电流、控制输入电流等

布局指南：建议保持信号线尽可能短，并在信号线长度超过 1 英寸时使用微带线或带状线技术。
