SN74LVC1G32-Q1

物料型号：SN74LVC1G32-Q1

器件简介：该单2输入正OR门专为1.65-V至5.5-V VCC操作设计，支持5-V VCC操作。在CMOS设备上执行布尔函数，具有高输出驱动能力，同时在广泛的VCC操作范围内保持低静态功耗。

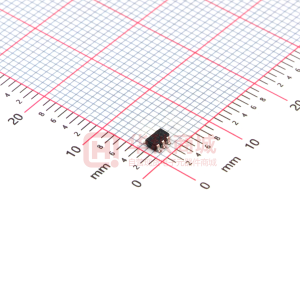

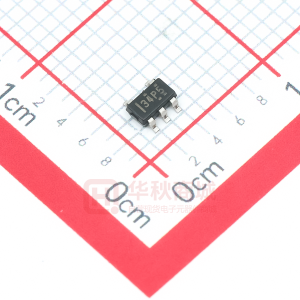

引脚分配： - SN74LVC1G32QDBV (SOT-23(5))：引脚1为A输入，引脚2为B输入，引脚3为GND，引脚4为Y输出，引脚5为VCC。 - SN74LVC1G32QDCK (SC70)：引脚1为A输入，引脚2为B输入，引脚3为GND，引脚4为Y输出，引脚5为VCC。 - SN74LVC1G32QDRY (SON(6))：引脚1为VCC，引脚2和3为A和B输入，引脚4为NC（无连接），引脚5为GND，引脚6为Y输出。

参数特性： - 输入接受高达5.5-V的电压。 - 支持VCC向下翻译。 - 在3.3-V时，最大传播延迟为3.6纳秒。 - 低功耗消耗，最大工作电流为10微安。 - 在3.3-V时，输出驱动能力为±24毫安。

功能详解：该设备执行布尔函数Y = A + B或Y = A • B，具有高输出驱动能力，适用于高速应用，工作频率高达100 MHz。

应用信息： - 适用于多种应用领域，如AV接收器、蓝光播放器、数字相框、嵌入式PC、IP电话、高速数据采集和生成、电机控制、光网络、个人导航设备、便携式媒体播放器等。

封装信息：该设备提供多种封装选项，包括小巧的DRY封装，具有1.45 × 1.00 mm的封装尺寸。
