物料型号：SN74LVC2T45
器件简介：
SN74LVC2T45 是德州仪器 (Texas Instruments) 生产的一款双通道、双电源非反相电压电平转换器。
该器件具有以下特点：
- 完全可配置的双轨设计，允许每个端口在 1.65V 至 5.5V 的电源范围内工作。
- VCC 隔离特性：如果任一 VCC 输入为 GND，两个端口都会进入高阻态。
- 低功耗，最大 ICC 为 4μA。
- 提供德州仪器 NanoFree™ 封装。
- 在 3.3V 时，输出驱动能力为 ±24mA。
- Ioff 支持部分断电模式操作。
- 最大数据速率：3.3V 至 5V 转换时为 420Mbps，转换至 3.3V 时为 210Mbps，转换至 2.5V 时为 140Mbps，转换至 1.8V 时为 75Mbps。
- ESD 保护超过 JESD 22 标准。
引脚分配：
- VccA (1)：A 端口电源电压，1.65V ≤ VccA ≤ 5.5V。
- A1 (2)：输入/输出 A1，参考 VccA。
- A2 (3)：输入/输出 A2，参考 VccA。
- GND (4)：地。
- DIR (5)：方向控制信号。
- B2 (6)：输入/输出 B2，参考 VccB。
- B1 (7)：输入/输出 B1，参考 VccB。
- VccB (8)：B 端口电源电压，1.65V ≤ VccB ≤ 5.5V。
参数特性：
- 绝对最大额定值：VccA 和 VccB 的供电电压范围为 -0.5V 至 6.5V，输入电压范围为 -0.5V 至 6.5V。
- ESD 等级：人体模型 (HBM) ±4000V，带电设备模型 (CDM) +1000V。
- 推荐工作条件：VccA 和 VccB 的供电电压范围为 1.65V 至 5.5V，输入电压高电平 (VIH) 和低电平 (VIL) 根据 VccA 或 VccB 的值有所不同。
功能详解：
- SN74LVC2T45 设计用于两个数据总线之间的异步通信。
DIR 输入的逻辑电平激活 B 端口输出或 A 端口输出。
- 设备在 B 端口输出被激活时从 A 总线向 B 总线传输数据，反之亦然。
- A 和 B 端口的输入电路始终处于活动状态，必须施加逻辑高或低电平以防止过度的 ICC 和 ICCZ。
- 设备设计为使用 Ioff 在部分断电应用中完全指定。
Ioff 电路在断电时禁用输出，防止通过设备产生有害的电流回流。
应用信息：
- SN74LVC2T45 可用于个人电子、工业、企业、电信等领域的电平转换应用。
- 设计示例包括单向逻辑电平转换应用和双向逻辑电平转换应用。
封装信息：

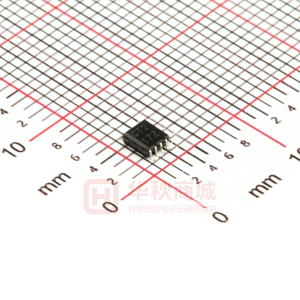

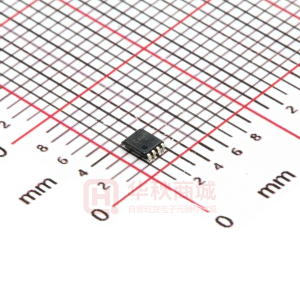

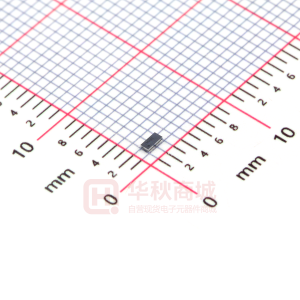

- SN74LVC2T45 提供多种封装选项，包括 DCT (SM8, 8)、DCU (VSSOP, 8) 和 YZP (DSBGA, 8)。
封装尺寸分别为 2.95mmx4mm、2mmx3.1mm 和 1.5mmx0.5mm。
