SN74LVC8T245-EP

### 物料型号 - 型号：SN74LVC8T245-EP

### 器件简介 - SN74LVC8T245-EP是一款8位双电源总线收发器，具备可配置的电压转换和三态输出功能。该器件使用两个独立的可配置电源轨，优化以在1.65V至5.5V的电压下工作，允许在1.8V、2.5V、3.3V和5.5V电压节点之间进行双向转换。

### 引脚分配 - A端口（1至8脚）：输入/输出，参考VccA。 - B端口（14至21脚）：输入/输出，参考VccB。 - DIR（2脚）：方向控制信号。 - OE（22脚）：三态输出模式使能，拉高OE使所有输出进入三态模式。 - GND（11、12、13脚）：地。 - VccA（1脚）：A端口电源电压。 - VccB（23、24脚）：B端口电源电压。

### 参数特性 - 电源电压范围：VccA和VccB均为1.65V至5.5V。 - 输入/输出电压范围：1.65V至5.5V。 - 最大输出电流：可达32mA（5V供电时）。

### 功能详解 - 双向转换：根据DIR和OE的逻辑电平，激活B端口输出或A端口输出，或将两个输出端口置于高阻态。 - 高阻态：当OE为高时，A、B端口均进入高阻态。 - 电压隔离特性：如果任一Vcc输入为GND，所有输出将处于高阻态。

### 应用信息 - 应用场景：用于不同接口电压的设备或系统之间的电平转换。 - 典型应用电路：文档提供了一个典型的应用电路图，展示了器件在系统中的连接方式。

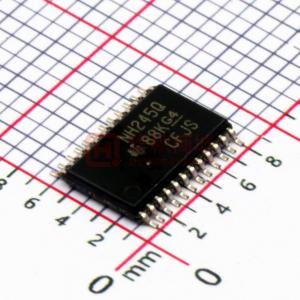

### 封装信息 - 封装类型：TSSOP(24)、SOIC(24)、VQFN(24)。 - 封装尺寸： - TSSOP(24)：4.40 mm x 7.80 mm - SOIC(24)：7.50 mm x 15.40 mm - VQFN(24)：3.50 mm x 5.50 mm
