SN74LVC8T245-Q1

物料型号：SN74LVC8T245-Q1

器件简介： SN74LVC8T245-Q1 是一款汽车级的8位双电源总线收发器，具备可配置的电压转换和三态输出功能。该器件支持双向电压水平转换，优化用于1.65V至5.5V的VCCA和VCCB电源电压。A端口设计为跟踪VCCA，B端口设计为跟踪VCCB，允许在1.8V、2.5V、3.3V和5.5V电压节点之间进行通用的低压双向转换。

引脚分配： - VccA1和VccA2：A端口的电源电压。 - DIR：方向控制信号。 - GND：接地。 - OE：三态输出模式使能，拉高OE以将所有输出置为高阻态。 - B1-B8：B端口的输入/输出。 - A1-A8：A端口的输入/输出。 - VCCB：B端口的电源电压。

参数特性： - 工作电压范围：1.65V至5.5V。 - 传输方向由DIR和OE控制，允许A到B或B到A的数据传输。 - 提供ESD保护，超过JESD 22标准。 - 支持部分电源关闭应用。

功能详解： - SN74LVC8T245-Q1 设计用于异步通信的两个数据总线之间。 - 方向控制（DIR）输入和输出使能（OE）输入激活B端口输出或A端口输出，或将两个输出端口置于高阻态。 - 当B端口输出被激活时，器件将数据从A总线传输到B总线，反之亦然。

应用信息： - 可用于不同接口电压的设备或系统之间的电平转换应用。 - 推荐将所有未使用的I/O端口连接至GND，以避免在改变转换方向时产生浮动I/O。

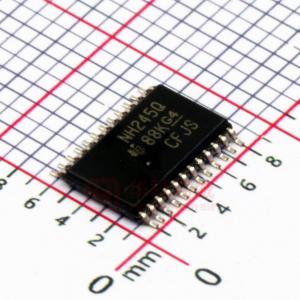

封装信息： - SN74LVC8T245-Q1 封装在PW（TSSOP，24）中，尺寸为7.80 mm x 4.40 mm。
