TLC555-Q1

物料型号: TLC555-Q1

器件简介: - TLC555-Q1是一款使用TI LinCMOS™技术制造的单片定时电路，与CMOS、TTL和MOS逻辑完全兼容，工作频率可达2MHz。 - 它具有汽车应用认证(AEC-Q100)，温度等级1的范围是-40°C至+125°C。 - 器件具有非常低的功耗，在5V供电时典型功耗为1mW。 - 能够以稳定模式运行，输出能够从电源轨摆动到轨。 - 输出具有高电流承载能力，典型值能吸收100mA的电流，提供10mA的电流。

引脚分配: - GND: 接地 - VCC: 供电电压，2V至15V - TRIGGER (TRIG): 触发输入 - THRESHOLD (THRES): 阈值输入 - OUT: 定时器输出信号 - RESET: 复位输入，低电平有效 - DISCH: 放电开集电极输出，用于放电定时电容 - CONT: 控制电压输入/输出，用于调节比较器阈值

参数特性: - 工作温度范围: -40°C 至 +125°C - 供电电流在5V时典型值为180至350uA，在15V时典型值为360至600uA - 输出高电平电压(VOH)在5V供电时为4.1至4.8V，15V供电时为12.5至14.9V - 输出低电平电压(VOL)在5V供电时为0.21至0.4V，15V供电时为1.28至3.2V

功能详解: - 器件支持单稳态和稳态操作模式。 - 单稳态模式下，输出脉冲持续时间由外部电容和电阻决定。 - 稳态模式下，通过外部电阻设置占空比和频率。

应用信息: - 可用于精确计时、脉冲生成、时间延迟生成、脉宽调制、脉冲位置调制和线性斜坡生成。 - 适用于汽车灯具和LED照明、远程通信等。

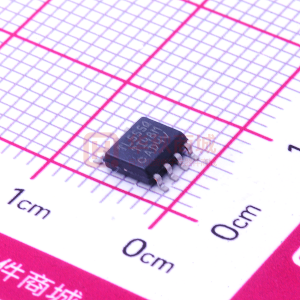

封装信息: - TLC555-Q1封装为8引脚SOIC，尺寸为4.9mm x 6.0mm。
