TLC59116-Q1

物料型号: TLC59116-Q1

器件简介: TLC59116-Q1 是一款德州仪器生产的 16 通道 FM+ I2C-Bus 恒流 LED 驱动器，适用于红/绿/蓝/琥珀色（RGBA）颜色混合和背光应用。

引脚分配: - REXT: 用于设置所有输出电流的外部电阻连接输入端。 - A0-A3: 地址输入端，用于硬件设备寻址。 - OUT0-OUT15: 恒流输出端。 - GND: 接地端。 - RESET: 复位输入端。 - SCL: 串行时钟输入端。 - SDA: 串行数据输入/输出端。 - VCC: 供电电压端。

参数特性: - 3.3V 或 5V 供电电压。 - 5.5V 容许输入。 - 工作温度范围 -40°C 至 +105°C。 - 可编程组调光和闪烁。 - 每个 LED 输出都有 8 位分辨率（256 步）固定频率的 PWM 控制器。

功能详解: - 每个 LED 输出可以独立控制。 - 支持硬件和软件复位功能。 - 支持开路和过温检测模式。 - 输出电流通过外部电阻调整，范围在 5mA 至 120mA。

应用信息: - 一般 LED 照明应用。 - 汽车仪表盘按钮背光。 - 汽车仪表组指示器背光。

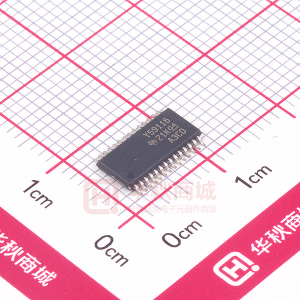

封装信息: - TSSOP(28) 封装，尺寸为 9.70mm x 4.40mm。

绝对最大额定值: - 供电电压（VCC）: 0V 至 7V。 - 输入电压（VI）: -0.4V 至 VCC+0.4V。 - 输出电压（VO）: -0.5V 至 20V。 - 每个通道输出电流（I0）: 至 120mA。 - 结温（TJ）: -40°C 至 150°C。 - 存储温度（Tsto）: -55°C 至 150°C。

电气特性: - 供电电压范围 3V 至 5.5V。 - 输出耐压 17V。 - 内部振荡器频率 25MHz。 - I2C 总线接口支持快速模式加（FM+）。
